首页  >  产品百科  >  HS15 390R J

HS15 390R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 390Ω 15W 插件 法兰安装 19.9mm*11.2mm*11mm
供应商型号: 284-HS15390RJ
供应商: Mouser
标准整包数: 1

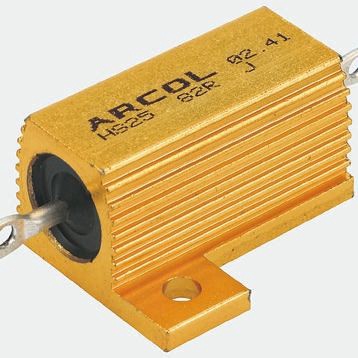

OHMITE 其它固定电阻 HS15 390R J

HS15 390R J概述

    HS 铝壳电阻器技术手册

    1. 产品简介


    HS 铝壳电阻器是专为各种工业和电子产品设计的一款高功率、高稳定性的电阻器。其主要应用于需要高功率处理能力、热管理及低电感的应用场合。这些电阻器在制造过程中遵循MIL-18546和IEC 115标准,确保了在直接热沉安装时能够达到最大性能。

    2. 技术参数


    特性
    - 额定功率:根据型号不同,额定功率范围从10瓦到300瓦。
    - 电阻值范围:从0.005欧姆到100千欧姆。
    - 温度系数:低电阻值时典型值<1kΩ,温度系数(TCR)为100ppm/°C;高于1kΩ时为25ppm/°C。
    - 绝缘电阻:最小值为10,000 MΩ(在干燥条件下)。
    - 功率耗散:在高温环境下,功率耗散随温度线性下降至200°C时为零。
    - 表面温度上升:依据型号不同,最大表面温度上升范围为5°C到5780°C。
    - 电气规格:提供多种规格型号,包括不同的电阻值范围和电压证明。
    尺寸
    | 型号 | A尺寸 (mm) | B尺寸 (mm) | C尺寸 (mm) | D尺寸 (mm) | E尺寸 (mm) | F尺寸 (mm) | G尺寸 (mm) | H尺寸 (mm) | J尺寸 (mm) | K尺寸 (mm) | L尺寸 (mm) | M尺寸 (mm) |
    ||
    | HS10 | 16.5 | 30.0 | 8.8 | 8.5 | 15.9 | 11.3 | 12.4 | 4.5 | 2.4 | 1.8 | 2.4
    | HS15 | 21.0 | 36.5 | 11.0 | 11.2 | 19.9 | 14.3 | 15.9 | 5.5 | 2.8 | 1.8 | 2.4
    | HS25 | 28.0 | 51.0 | 14.8 | 14.2 | 27.3 | 18.3 | 19.8 | 7.7 | 5.2 | 2.6 | 3.2
    | HS50 | 28.0 | 72.5 | 14.8 | 14.2 | 49.1 | 39.7 | 21.4 | 8.4 | 5.2 | 2.6 | 3.2

    3. 产品特点和优势


    - 高功率密度:HS系列电阻器能够在有限的空间内实现高功率处理能力。
    - 高脉冲能力:通过绕制工艺实现了高脉冲能力。
    - 多定制选项:提供标准和非标准电阻值,可满足特定客户的需求。
    - 环保合规:所有型号均符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统的功率调节。
    - 电机驱动器中的电流限制和保护。
    - 电源设备中的分压电路。
    使用建议:
    - 在使用过程中务必注意散热管理,避免过热。
    - 使用专业热传导化合物以提升散热效果。
    - 根据具体需求选择合适的型号以优化性能。

    5. 兼容性和支持


    - HS系列电阻器具有广泛的兼容性,适用于多种设备和电路板。
    - 客户可通过ARCOL提供的技术支持获得安装和调试指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保使用正确的热沉,并正确涂抹热传导化合物。 |
    | 功率不匹配 | 选择适合当前功率需求的电阻器型号。 |
    | 阻值漂移 | 检查是否存在外部干扰或过热现象。 |

    7. 总结和推荐


    HS铝壳电阻器凭借其卓越的性能和广泛的适用性,在工业和电子产品中表现出色。其高功率密度、高脉冲能力和良好的环境适应性使其成为众多应用的理想选择。因此,我们强烈推荐此系列产品给需要高性能电阻器的应用场景。

HS15 390R J参数

参数
电阻值 390Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 15W
电阻个数 -
引脚数量 -
长*宽*高 19.9mm*11.2mm*11mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 散装

HS15 390R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS15 390R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS15 390R J HS15 390R J数据手册

HS15 390R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0835 ¥ 51.4056
10+ $ 4.433 ¥ 37.4589
50+ $ 3.7584 ¥ 31.7585
100+ $ 3.294 ¥ 27.8343
600+ $ 2.772 ¥ 23.4234
库存: 167
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.4
