FCR10 68R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 68Ω 10W 焊接安装 25.4mm*2.54mm*25.4mm
供应商型号: 8644068
供应商: 海外现货
标准整包数: 1

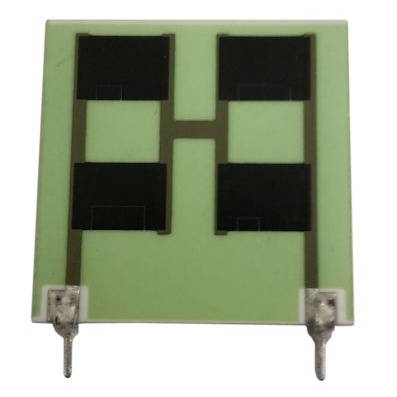

OHMITE 其它固定电阻 FCR10 68R J

FCR10 68R J概述

    FCR Thick Film Power Resistors 技术手册

    产品简介


    FCR系列电阻是ARCOL公司生产的一款高性能厚膜功率电阻,广泛应用于电源转换、电机驱动、工业控制、汽车电子等领域。它们采用先进的厚膜技术,能够在较小的板面上提供较高的功率密度,同时保持高可靠性。

    技术参数


    - 额定功率:5W(FCR5);10W(FCR10)
    - 电阻范围:5W型号(5R至200KΩ),10W型号(1R至200KΩ)
    - 温度系数:小于1R为±450ppm/°C,1R至100R为±100ppm/°C,大于100R为±50ppm/°C
    - 过载能力:5倍额定功率,平均一秒内不超过额定瓦数
    - 最大工作电压:350Vac,500Vdc通过玻璃;1000Vac,1500Vdc通过基板
    - 降额曲线:在25°C至180°C范围内,从100%降至0%
    - 终端材料:磷青铜焊锡镀层
    - 尺寸(单位:毫米):
    - FCR5: 5.08 x 12.70 x 25.40
    - FCR10: 20.32 x 25.40 x 25.40

    产品特点和优势


    - 高功率密度:较之其他径向封装,使用较少的电路板空间即可实现较高的功率处理能力。
    - 高耐温性:能够承受较高的工作温度。
    - 宽电阻范围:提供从1R到200KΩ的广泛电阻选择。
    - RoHS合规:符合RoHS标准,适用于环保要求高的场合。
    - 紧凑设计:节省空间的设计使其特别适合空间受限的应用场合。

    应用案例和使用建议


    FCR电阻适用于多种应用场合,例如在电动汽车逆变器中用于功率调节,以及在工业控制设备中作为电流感应元件。为了确保最佳性能,建议在安装时遵循制造商的推荐指南,特别是在高温环境下使用时需要特别注意散热措施,以避免过热导致的损坏。

    兼容性和支持


    FCR系列电阻与多数常见的电源和控制系统兼容,可用于各种电子设备中。ARCOL公司提供了详尽的技术文档和支持服务,以帮助客户解决使用过程中遇到的问题。如果对产品有任何疑问,可以直接联系销售团队。

    常见问题与解决方案


    - 问题:电阻过热导致烧毁。
    - 解决方案:确保工作环境温度不超出产品规定的最大值,增加适当的散热措施。
    - 问题:电阻阻值不稳定。
    - 解决方案:检查电路接线是否正确,确保焊接质量良好。

    总结和推荐


    总体而言,FCR系列电阻凭借其高效、稳定、可靠的特点,成为工业和消费电子产品中不可或缺的组成部分。对于需要高性能功率电阻的应用场合,FCR系列电阻是一个理想的选择。无论是从技术规格还是实际应用角度考虑,都值得推荐。

FCR10 68R J参数

参数
引脚数量 -
电阻值 68Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 10W
电阻个数 -
长*宽*高 25.4mm*2.54mm*25.4mm
安装方式 焊接安装

FCR10 68R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FCR10 68R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE FCR10 68R J FCR10 68R J数据手册

FCR10 68R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 81.3817
25+ ¥ 77.9336
50+ ¥ 76.2553
库存: 420
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 81.38
