HS15 2R2 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 2.2Ω 15W 法兰安装 19.9mm*11.2mm*11mm
供应商型号: 159736
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 HS15 2R2 J

HS15 2R2 J概述

    阿科尔铝壳电阻技术手册解析

    产品简介

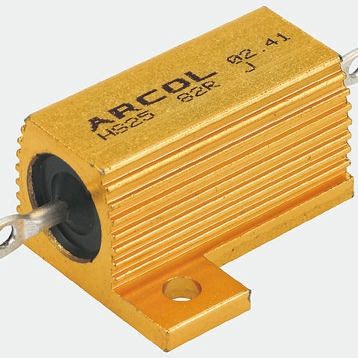

    阿科尔(Arcol)铝壳电阻(HS系列)是专为多种工业和消费类电子产品设计的高性能电阻器。它们符合MIL 18546和IEC 115标准,采用直接散热片安装方式,具有高功率密度和优秀的热传导性能。这些电阻器广泛应用于电源转换、测量仪器、汽车电子、航空航天等领域。

    技术参数


    - 功率等级:根据不同的型号,功率等级在10W到300W之间。
    - 电阻范围:从0.005Ω到100KΩ。
    - 温度系数:典型值<1K时为100ppm,>1K时为25ppm(对于更低温度系数的产品,可联系阿科尔咨询)。
    - 绝缘电阻:最小10,000MΩ。
    - 最大表面温度:200°C。
    - 电压等级:根据不同的型号,电压等级有所不同,例如HS10的电压等级为1400V AC峰值。
    - 重量:从1克到141.4克不等。

    产品特点和优势


    1. 高功率密度:体积小,功率大,满足高功率需求的应用场景。
    2. 低电感:采用特殊的绕制技术,减少了电感的影响,适用于高频电路。
    3. 定制化服务:可根据客户要求提供定制化设计。
    4. 环保:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 电源转换器:用于调节和稳定输出电压。
    - 测量仪器:用于精密电流和电压测量。
    - 汽车电子:用于各种控制系统中。
    - 航空航天:用于高可靠性要求的系统中。
    使用建议
    1. 正确安装:为了实现最佳的散热效果,需要将电阻器与散热片通过导热化合物紧密贴合。
    2. 注意温度限制:避免电阻器表面温度超过200°C,以免损坏。
    3. 电压保护:确保所选电阻器能够承受电路中的峰值电压。

    兼容性和支持


    HS系列铝壳电阻兼容各种工业标准连接方式,包括螺纹插销、快速连接端子、焊接终端等。阿科尔提供详尽的技术文档和支持,帮助用户选择最适合的产品,并解答相关技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保正确的散热设计,避免超载工作 |
    | 功率不达标 | 重新评估所需的功率等级,并选择相应的型号 |
    | 安装困难 | 参考产品手册中的安装指南,确保正确安装 |

    总结和推荐


    综合评估
    阿科尔HS系列铝壳电阻具备高功率密度、低电感、定制化设计和服务等显著特点。适合高可靠性、高精度的应用场合。尽管价格相对较高,但其出色的性能和持久的使用寿命使其成为理想的选择。
    推荐使用
    鉴于阿科尔HS系列铝壳电阻卓越的性能和广泛的适用性,强烈推荐给需要高可靠性和高性能电阻器的应用场合。无论是在电源转换、测量仪器还是汽车电子等领域,它都是一个非常不错的选择。

HS15 2R2 J参数

参数
电阻值 2.2Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 15W
电阻个数 -
引脚数量 -
长*宽*高 19.9mm*11.2mm*11mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS15 2R2 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS15 2R2 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS15 2R2 J HS15 2R2 J数据手册

HS15 2R2 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
