HS150 1K J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±25ppm/℃ 1KΩ 150W 法兰安装 97.7mm*27.3mm*24.1mm
供应商型号: 3091403
供应商: 海外现货
标准整包数: 1

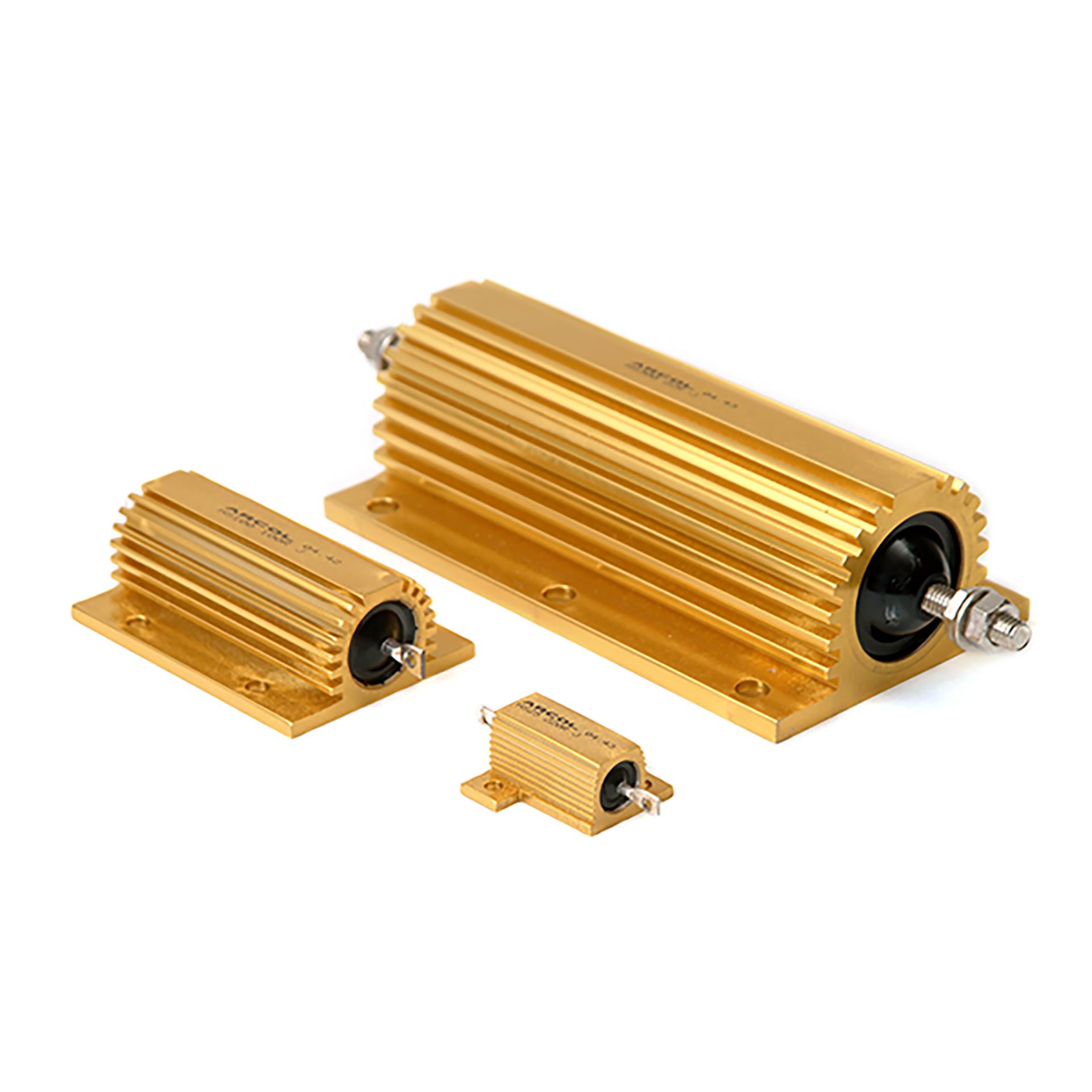

OHMITE 其它固定电阻 HS150 1K J

HS150 1K J概述

    HS 铝壳电阻器技术手册

    产品简介


    HS系列铝壳电阻器是为满足各种严苛的应用环境而设计的产品。这些电阻器制造时遵循MIL 18546和IEC 115标准,专为直接安装在散热片上,通过导热膏以实现最佳性能。该系列产品适用于高功率密度应用,具有极高的脉冲承受能力,并覆盖从0.005欧姆到100千欧姆的电阻值范围。此外,所有产品均符合RoHS指令,为客户提供广泛的定制选项。

    技术参数


    - 额定功率(标准散热片,25°C):从10瓦到300瓦不等。
    - 无散热片情况下,25°C的额定功率:从5瓦到60瓦不等。
    - 电阻值范围:0.005欧姆至100千欧姆。
    - 绝缘电阻:最小10,000兆欧。
    - 温度系数:对于低阻值电阻,典型值小于0.5%,大于1千欧时,典型值为25 ppm标准。
    - 最大温度上升:电阻表面温度随功耗线性上升,最高可达到200°C。
    - 电压等级:最高可达1900伏特(AC峰值),1400伏特(AC有效值)。
    - 重量:根据型号不同,重量在1克至141.4克之间。

    产品特点和优势


    HS系列铝壳电阻器具备以下特点和优势:
    - 高功率密度:体积小、功率大。
    - 高脉冲承受能力:适用于要求严格的脉冲电流环境。
    - 宽广的电阻值范围:从0.005欧姆到100千欧姆,适合各种应用需求。
    - 优良的温度特性:即使在高温环境下也能保持稳定性能。
    - 符合RoHS:环保材料,降低对环境的影响。
    - 定制设计:可根据客户需求提供特殊设计服务。

    应用案例和使用建议


    HS系列铝壳电阻器广泛应用于电源设备、逆变器、变频器等高功率场合。例如,在高压变频器中,可以通过精确的电阻值调节输出电压,确保系统稳定运行。在使用过程中,建议采用导热膏加强散热,同时确保散热片尺寸正确,以避免热点过热。

    兼容性和支持


    HS系列铝壳电阻器支持多种端子类型,包括标准压接端子、弹簧片端子、未压制端子、扩展注塑件、螺纹杆端子和引线端子。对于特殊需求,如高压、低电感绕组、水冷型HSW600等,建议直接联系Arcol销售团队咨询。

    常见问题与解决方案


    1. 问题:温度过高导致电阻损坏?
    - 解决方案:增加散热措施,确保散热片尺寸与电阻功率匹配。

    2. 问题:测量值与标称值不符?
    - 解决方案:检查安装环境及连接是否正确,如有疑问请咨询Arcol。
    3. 问题:出现异常噪音或振动?
    - 解决方案:检查端子连接是否松动或接触不良,必要时重新紧固。

    总结和推荐


    总体而言,HS系列铝壳电阻器以其卓越的性能、宽泛的应用范围和完善的售后支持,成为高功率应用的理想选择。无论是在工业控制、通信设备还是新能源领域,这款电阻器都能展现其出色的可靠性。因此,强烈推荐给需要高性能电阻解决方案的客户。

HS150 1K J参数

参数
电阻值 1KΩ
温度系数 ±25ppm/℃
精度 ±5%
额定功率 150W
电阻个数 -
引脚数量 -
长*宽*高 97.7mm*27.3mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS150 1K J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS150 1K J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS150 1K J HS150 1K J数据手册

HS150 1K J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.9066
8+ ¥ 78.0514
15+ ¥ 76.3591
库存: 10
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 80.9
直接购买
加入购物车
