FCR10 1K J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±50ppm/℃ 1KΩ 10W 焊接安装 25.4mm*2.54mm*25.4mm
供应商型号: 8644055
供应商: 海外现货
标准整包数: 1

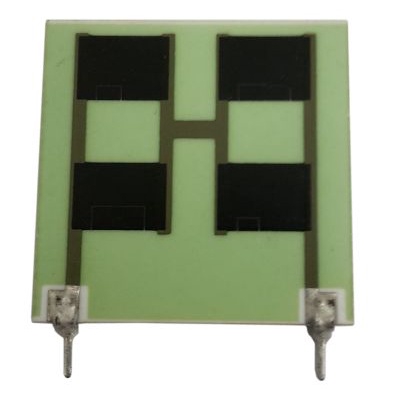

OHMITE 其它固定电阻 FCR10 1K J

FCR10 1K J概述

    FCR厚膜功率电阻器技术手册解析

    产品简介


    产品名称: FCR厚膜功率电阻器
    产品类型: 用于高功率密度应用的厚膜技术电阻器
    主要功能: 通过铝氧化物基板上的厚膜技术实现高效能电阻
    应用领域: 广泛应用于工业控制、电源转换、测试设备、汽车电子等领域

    技术参数


    - 精度等级:
    - ± 1% (F)
    - ± 5% (J)
    - ± 10% (K)

    - 阻值范围:
    - 5瓦从25Ω到200KΩ
    - 10瓦从1Ω到200KΩ
    - 温度系数:
    - <1Ω ± 450ppm/°C
    - 1Ω到100Ω ± 100ppm/°C
    - >100Ω ± 50ppm/°C
    - 过载能力: 最大额定功率的5倍,平均耗散不超过额定功率,持续1秒
    - 最大工作电压:
    - 350Vac,500Vdc通过玻璃
    - 1000Vac,1500Vdc通过基板
    - 功率等级:
    - FCR5:5瓦
    - FCR10:10瓦
    - 降额特性:
    - 在25°C自由空气条件下,从100%降到0%(在180°C)
    - 终端: 镀锡磷青铜,间距为2.54mm

    产品特点和优势


    - 高功率密度: 采用厚膜技术,使得单位面积的电阻值更高,占用更少的电路板空间。
    - 宽阻值范围: 从1Ω到200KΩ,适合多种应用需求。
    - 高工作温度: 可以承受较高的工作温度,适用于恶劣环境。
    - RoHS合规: 确保符合环保标准。
    - 节省空间: 特殊设计使其成为节省空间的理想选择。

    应用案例和使用建议


    - 应用场景: 用于工业控制系统中调节电流、电压或作为负载电阻。
    - 使用建议:
    - 确保电阻器周围有足够的散热条件,尤其是在高功率使用时。
    - 考虑到其过载能力,在连续高功率使用时需注意散热。
    - 根据具体的应用场景选择合适的精度等级和阻值范围。

    兼容性和支持


    - 兼容性: 可与多种标准电路板和连接器配合使用,适用于大部分现有系统。
    - 支持: ARCOL公司提供详细的安装指南和技术支持,确保客户能够正确使用并维护这些电阻器。

    常见问题与解决方案


    - 问题: 过载时电阻器会损坏吗?
    - 解答: 不会,该电阻器具有强大的过载保护,可以在短时间内承受5倍额定功率,但平均耗散不得超过额定功率。
    - 问题: 温度变化会影响阻值吗?
    - 解答: 会有一定的影响,但根据不同的阻值范围,其温度系数已经考虑到了这种变化,并在技术手册中有详细说明。

    总结和推荐


    综上所述,FCR厚膜功率电阻器以其高功率密度、宽阻值范围和良好的过载能力,非常适合于各种高功率应用。此外,其良好的环境适应性和广泛的应用兼容性,进一步增强了其市场竞争力。因此,我强烈推荐这款产品给需要高性能电阻器的应用场景。

FCR10 1K J参数

参数
温度系数 ±50ppm/℃
精度 ±5%
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 1KΩ
长*宽*高 25.4mm*2.54mm*25.4mm
安装方式 焊接安装

FCR10 1K J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FCR10 1K J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE FCR10 1K J FCR10 1K J数据手册

FCR10 1K J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 102.4704
25+ ¥ 100.2292
50+ ¥ 98.0411
库存: 280
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 102.47
