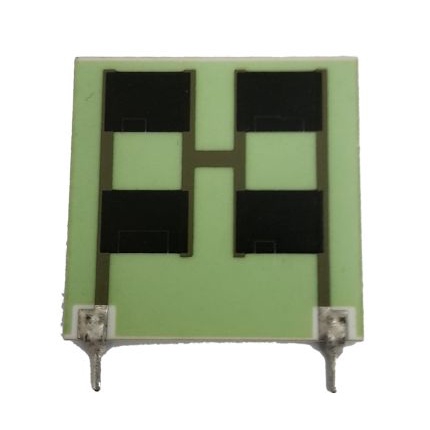

FCR10 47R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 47Ω 10W 焊接安装 25.4mm*2.54mm*25.4mm
供应商型号: 1664831
供应商: 海外现货
标准整包数: 100
OHMITE 其它固定电阻 FCR10 47R J

FCR10 47R J概述

    FCR Thick Film Power Resistors:技术手册解读与应用指南

    一、产品简介


    ARCOL公司生产的FCR厚膜功率电阻器是电子元件中的一员,主要用于电力控制、电压调整、电流限流等领域。这些电阻器采用先进的厚膜技术,在氧化铝基板上制造而成,具备高密度集成的优点,能够有效节省印刷电路板(PCB)的空间。通过厚膜技术的应用,这些电阻器能够承受更高的工作温度,拥有更高的功率密度,确保它们在各种恶劣环境下都能稳定运行。

    二、技术参数


    - 型号:FCR系列
    - 电阻范围:5瓦(R25至200K),10瓦(1R至200K)
    - 温度系数:小于1R时为±450ppm/℃;1R到100R时为±100ppm/℃;大于100R时为±50ppm/℃
    - 额定功率:FCR5为5瓦,FCR10为10瓦
    - 最大工作电压:交流350V,直流500V(玻璃通过),交流1000V,直流1500V(基板通过)
    - 过载能力:以额定功率的5倍运行,只要一秒内平均耗散功率不超过额定值即可
    - 温升:基于25°C自由空气环境下的温升
    - 耐久性:通过2000小时的可靠性测试,变化范围±2%
    - 引脚:镀焊磷青铜,间距2.54mm
    - 尺寸:系列不同尺寸如下:
    - FCR5: 5.08mm × 12.70mm × 25.40mm
    - FCR10: 20.32mm × 25.40mm × 25.40mm

    三、产品特点和优势


    FCR厚膜功率电阻器的特点和优势如下:
    - 高温操作能力:可承受高达200°C的工作温度,使其适用于高温环境下的应用。
    - 高功率密度:相比其他电阻器,FCR能在相同体积下承载更高的功率,节省空间的同时提升了效率。
    - 符合RoHS标准:环保合规,满足现代电子产品的绿色要求。
    - 宽泛的电阻范围:提供从R25到200KΩ的广泛电阻选择,能够覆盖多种应用需求。
    - 紧凑型设计:节省PCB空间的设计,适用于小型化电子产品。

    四、应用案例和使用建议


    FCR厚膜功率电阻器常用于电源转换、电机驱动、电池充电器等应用场合,具有高可靠性及适应性强的优势。例如,在电动汽车充电桩系统中,FCR电阻器可以作为分压电阻或限流电阻,以确保电流和电压的稳定性。同时,针对不同的应用场景,建议根据具体需求选择合适的型号和配置,以达到最佳效果。

    五、兼容性和支持


    这些电阻器与其他常见的电子元器件和设备高度兼容,方便集成于现有的电路设计中。ARCOL公司为用户提供全面的技术支持和售后服务,以确保客户能够在整个生命周期内得到专业的帮助和支持。

    六、常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:电阻器过热
    - 解决方案:检查电路设计,确保散热良好。适当降低输入电压,避免超过最大额定功率。
    - 问题:电阻值偏差
    - 解决方案:确认选购的电阻器型号与应用所需的电阻值相符。如需高精度应用,建议选择精度更高的型号。
    - 问题:安装问题
    - 解决方案:按照正确的安装步骤进行焊接,使用适当的工具和设备,确保连接牢固。

    七、总结和推荐


    总体来看,FCR厚膜功率电阻器凭借其出色的性能、可靠的设计以及广泛的适用性,成为众多应用场景的理想选择。如果您正在寻找一款能够在苛刻环境中表现优异且具有高功率密度的电阻器,那么FCR系列无疑是您的不二之选。建议客户在购买前与ARCOL公司联系,获取详细的咨询和技术支持,以确保选型正确并获得最佳性能。

FCR10 47R J参数

参数
电阻个数 -
引脚数量 -
电阻值 47Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 10W
长*宽*高 25.4mm*2.54mm*25.4mm
安装方式 焊接安装

FCR10 47R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FCR10 47R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE FCR10 47R J FCR10 47R J数据手册

FCR10 47R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
