HS300 3R3 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 3.3Ω 300W 插件 法兰安装 127.7mm*72.5mm*41.8mm
供应商型号: 4044173
供应商: element14
标准整包数: 1

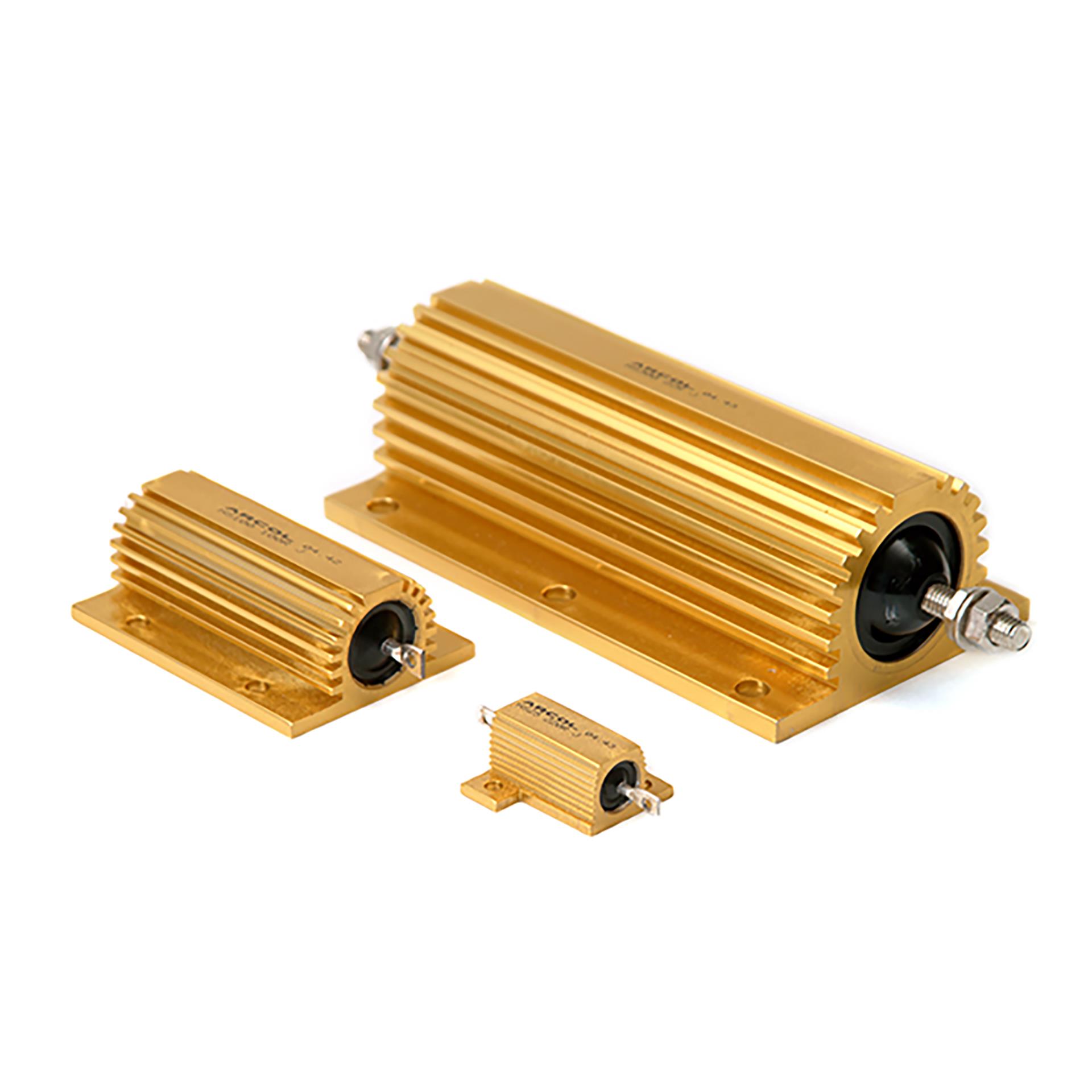

OHMITE 其它固定电阻 HS300 3R3 J

HS300 3R3 J概述

    高品质铝制封装电阻技术手册解析

    1. 产品简介


    ARCOL公司的HS系列铝制封装电阻(Aluminium Housed Resistors)专为多种应用设计,提供高功率密度和脉冲能力。这些电阻采用直接热沉安装,通过热化合物实现最大性能。HS系列电阻广泛应用于需要高性能和高可靠性的工业、汽车及消费电子产品中。

    2. 技术参数


    - 基本规格:符合MIL-18546和IEC 115标准。
    - 额定功率:最高达到300瓦,具体数值见下表。
    - 电阻范围:从0.005欧姆到100千欧姆。
    - 耐温性能:在高温环境下,其功率降额至零。
    - 热阻抗:需与合适的散热器配合使用,以确保不超过最大热点温度200°C。
    - 绝缘电阻:最低为10,000兆欧。
    | 尺寸 | 功率(瓦特) | 电阻范围(欧姆) | 最大电压(伏特) | 表面温度上升(℃) |

    | HS10 | 60 | 5-10K | 160 | 415 |
    | HS15 | 65 | 7-10K | 265 | 415 |
    | HS25 | 70 | 9-36K | 550 | 535 |
    | HS50 | 75 | 14-86K | 1250 | 535 |

    3. 产品特点和优势


    HS系列铝制封装电阻具备高功率密度和优秀的脉冲处理能力,适用于各种环境条件下的严苛应用。其高绝缘电阻和宽泛的电阻值范围使其成为各类应用的理想选择。特别适合于高电流和高温应用环境,如电机控制、电力系统和汽车电子等领域。

    4. 应用案例和使用建议


    应用案例:适用于电动机调速器、汽车空调控制系统、电源供应模块等场合。在这些应用中,HS系列电阻能提供稳定可靠的电阻值,同时通过有效的散热管理保持长期运行的稳定性。
    使用建议:为了达到最佳性能,建议用户选择与其实际需求相匹配的型号,并正确安装热沉以确保高效散热。此外,在极端环境中使用时,考虑额外的散热措施。

    5. 兼容性和支持


    HS系列电阻可与标准散热器配合使用,确保良好的热传导性能。ARCOL公司提供全面的技术支持和服务,帮助客户解决任何潜在的应用问题。对于特殊需求的应用,例如高电压、低电感绕组和水冷型HSW600等,也可通过联系销售团队定制解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度过高 | 确保正确安装散热器并使用热化合物 |
    | 额定功率不足 | 选择更大尺寸的型号或提高散热效率 |
    | 电阻值变化 | 检查安装是否正确,确保良好接触 |

    7. 总结和推荐


    综上所述,HS系列铝制封装电阻凭借其高可靠性、优良的散热性能和广泛的应用范围,成为了众多领域的优选产品。尽管价格较高,但其卓越的性能使其在许多应用场景中成为不可替代的选择。对于需要高功率密度和稳定性的应用,强烈推荐使用HS系列铝制封装电阻。

HS300 3R3 J参数

参数
额定功率 300W
电阻个数 -
引脚数量 -
电阻值 3.3Ω
温度系数 ±100ppm/℃
精度 ±5%
长*宽*高 127.7mm*72.5mm*41.8mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS300 3R3 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS300 3R3 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS300 3R3 J HS300 3R3 J数据手册

HS300 3R3 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 465.936
2+ ¥ 440.35
3+ ¥ 423.9
5+ ¥ 407.44
10+ ¥ 390.99
20+ ¥ 374.54
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 465.93
直接购买
加入购物车
