L25J7K5E

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 7.5KΩ 25W 支架安装 50.8mm(长度)
供应商型号: L25J7K5E-ND
供应商: Digi-Key
标准整包数: 1

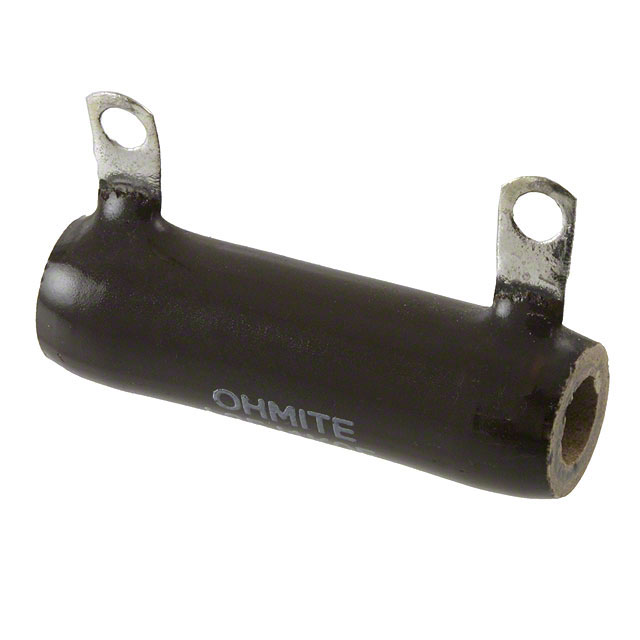

OHMITE 其它固定电阻 L25J7K5E

L25J7K5E概述

    # 270系列瓷釉粉末电阻器技术手册

    产品简介


    270系列瓷釉粉末电阻器是OHMITE公司生产的一种高性能电阻器,主要用于高功率应用场合。这些电阻器具有非感性设计,能够在高温环境下稳定工作,广泛应用于电力系统、工业控制、通信设备及各类电子设备中。

    技术参数


    以下是270系列电阻器的关键技术参数:
    | 规格 | 参数 |

    | 功率等级 | 12W至1000W |
    | 阻值范围 | 0.1Ω至51KΩ |
    | 标准终端类型 | 焊接式径向耳片 |
    | 额定电压 | 见下表 |
    | 最大电压 | 见下表 |
    | 工作温度范围 | -55°C至+350°C |
    | 环境湿度范围 | 0%至90%,无冷凝 |
    | 耐压测试 | 见下表 |
    额定电压和最大电压
    | 功率等级 | 标准电压 | 最大电压 |
    |
    | 12W | 565V | 565V |
    | 25W | 625V | 625V |
    | 50W | 1625V | 1625V |
    | 100W | 2845V | 2845V |
    | 175W | 3595V | 3595V |
    | 225W | 4595V | 4595V |
    | 500W | 4970V | 4970V |
    | 1000W | 8900V | 8900V |
    其他电气特性
    - 阻值精度:±5%(1Ω以上),±10%(1Ω以下)
    - 温度系数:1-20Ω:±400ppm/°C;20Ω以上:±260ppm/°C
    - 绝缘耐压:见下表
    额定绝缘耐压
    | 功率等级 | 耐压等级 |

    | 12-100W | 1000VAC |
    | 175-225W | 3000VAC |

    产品特点和优势


    270系列瓷釉粉末电阻器具备以下特点和优势:
    - 非感性设计:适用于需要低感抗的应用场合。
    - 高温稳定性:能够在极端高温环境中可靠运行。
    - 坚固耐用:采用镀锡陶瓷外壳,具有出色的耐腐蚀性和耐磨性。
    - 高可靠性:可承受高达10倍额定功率的过载,且能持续5秒而不损坏。
    - 环境适应性强:工作温度范围宽,可在苛刻环境下稳定运行。

    应用案例和使用建议


    270系列电阻器广泛应用于多种应用场景,例如:
    - 电力系统:用于直流和交流电路中的电流调节。
    - 工业控制:作为功率分配和调节元件,如驱动器和变频器中的保护和控制元件。
    - 通信设备:用于电源和信号处理电路中。
    使用建议:
    - 在选择电阻器时,要确保阻值不超过最大额定值,以避免损坏。
    - 在高温环境中使用时,注意适当降低功率负载,以延长使用寿命。
    - 当安装在散热器上时,确保良好的接触和散热条件。

    兼容性和支持


    270系列电阻器支持与其他标准终端相匹配的连接方式。如有特殊需求,可咨询OHMITE公司定制特定尺寸和规格的产品。OHMITE公司提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询等。

    常见问题与解决方案


    1. 如何确定电阻器的最大允许电压?
    - 答:根据电阻器的阻值,使用公式V=√PR计算得出。电阻器的额定电压受此公式限制。
    2. 如何进行正确的安装和接线?
    - 答:确保所有连接点牢固可靠,使用合适的焊接工具和焊料。对于大功率型号,建议使用螺丝固定以增加稳定性。
    3. 如何避免过热?
    - 答:合理分配功率负载,避免长时间过载使用。在散热条件较差的环境中,考虑使用散热片或风扇辅助散热。

    总结和推荐


    270系列瓷釉粉末电阻器是一款高效、稳定的高性能电阻器。它适用于各种高功率应用场合,具有优良的电气特性和环境适应性。我们强烈推荐在工业控制、电力系统及通信设备中选用这一系列电阻器,以确保系统的稳定性和可靠性。
    综上所述,270系列瓷釉粉末电阻器在性能和稳定性方面表现优异,非常适合各种高要求的应用场景。如果您正在寻找一种可靠、高效的电阻器解决方案,OHMITE公司的270系列无疑是一个明智的选择。

L25J7K5E参数

参数
电阻值 7.5KΩ
温度系数 ±260ppm/℃
精度 ±5%
额定功率 25W
电阻个数 -
引脚数量 -
长*宽*高 50.8mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

L25J7K5E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

L25J7K5E数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE L25J7K5E L25J7K5E数据手册

L25J7K5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
