HS150 1R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 1Ω 150W 法兰安装 97.7mm*47.5mm*24.1mm
供应商型号: 3091217
供应商: 海外现货
标准整包数: 1

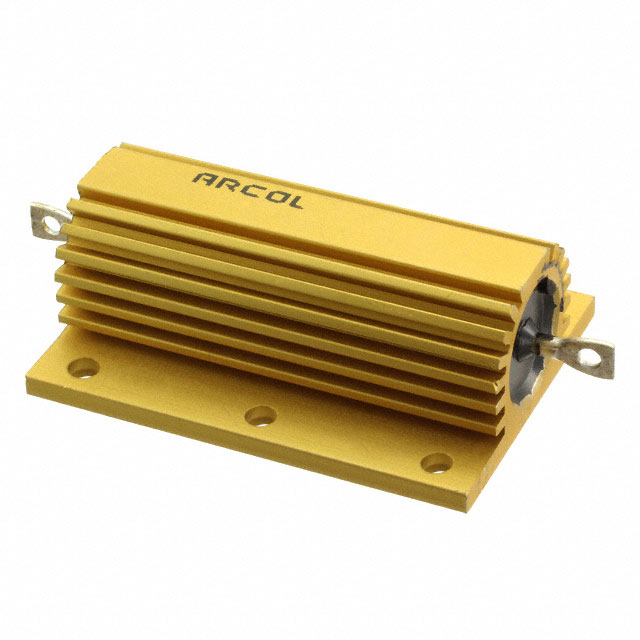

OHMITE 其它固定电阻 HS150 1R J

HS150 1R J概述

    Arcol铝壳电阻技术手册解析

    产品简介


    Arcol铝壳电阻是一种高可靠性、高性能的电阻器,广泛应用于工业控制、电力系统、测试设备以及任何需要高精度和高稳定性的场合。这类电阻器采用线绕工艺,具备大功率、小体积的特点,能有效承受更大的脉冲能量。

    技术参数


    Arcol铝壳电阻的主要技术参数如下:
    - 精度:标准精度为±5% (J) 和 ±10% (K),可提供更精确的选项如 ±1% (F),±2% (G) 和 ±3% (H)。
    - 低阻值的精度:对于小于等于0.47Ω的阻值,精度为±10%;对于大于0.47Ω但小于1KΩ的阻值,精度为±5%。
    - 温度系数:典型阻值<1K时为100ppm,>1K时为25ppm。
    - 绝缘阻值:在干燥条件下,绝缘阻值最低为10,000 MΩ。
    - 功耗:在200°C时降为0。
    - 阻值范围:0.005Ω至100KΩ,取决于功率和尺寸。
    - 低电感:通过型号标识“NHS”实现,例如NHS50表示NHS系列电阻,最大值除以4,最大工作电压除以1.414。

    产品特点和优势


    - 大功率,小体积:采用线绕工艺,能在紧凑的空间内提供更高的功率密度。
    - 线绕工艺:能够承受更大脉冲能量,提升产品的可靠性和稳定性。
    - 特殊定制能力:阻值范围从0.005Ω到100KΩ,满足不同客户的定制需求。
    - RoHS环保认证:符合环保标准,适用于对环保要求较高的应用场景。

    应用案例和使用建议


    - 工业控制:用于电流限制、负载调整、精密测量等。
    - 电力系统:作为过载保护元件,提高系统的安全性。
    - 测试设备:用于模拟各种工作条件下的负载变化。
    使用建议:
    - 使用时应配合标准散热器和导热膏,确保电阻基底和散热器之间的良好接触。
    - 热点温度不应超过200°C,否则可能影响电阻的寿命和稳定性。
    - 在高温环境下使用时,应注意功耗的降低,避免超过额定功率。

    兼容性和支持


    - 兼容性:与其他标准电子元件兼容,易于集成到现有系统中。
    - 厂商支持:提供全面的技术支持和维护服务,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电阻表面温度过高,无法长时间工作。
    - 解决方案:增加散热措施,如增加散热片或使用导热膏,以降低电阻表面温度。

    - 问题2:电阻精度不符合要求。
    - 解决方案:确认选用的精度等级是否符合设计要求,必要时选择更高精度的型号。

    总结和推荐


    Arcol铝壳电阻凭借其大功率、小体积、高精度等特点,在多种应用场景中表现出色。其优良的线绕工艺和环保认证使其成为市场上值得信赖的产品。我们强烈推荐使用Arcol铝壳电阻,特别是在对电阻性能要求较高的工业和测试环境中。
    希望以上内容对您有所帮助,如需更多详细信息或进一步的技术支持,请随时联系我们。

HS150 1R J参数

参数
温度系数 ±100ppm/℃
精度 ±5%
额定功率 150W
电阻个数 -
引脚数量 -
电阻值
长*宽*高 97.7mm*47.5mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 散装,袋装

HS150 1R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS150 1R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS150 1R J HS150 1R J数据手册

HS150 1R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.5764
8+ ¥ 93.1409
15+ ¥ 91.1232
库存: 159
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.57
