HS75 50R F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±100ppm/℃ 50Ω 75W 法兰安装 48.7mm*27.3mm*24.1mm
供应商型号: 284-HS75-50F
供应商: Mouser
标准整包数: 1

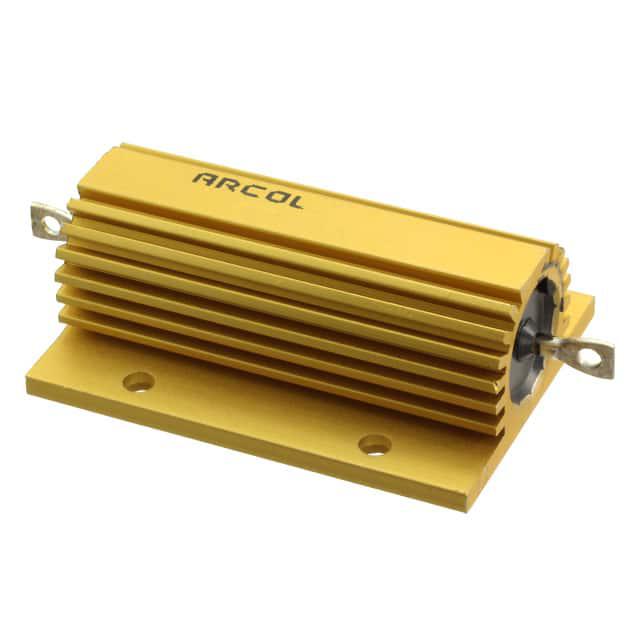

OHMITE 其它固定电阻 HS75 50R F

HS75 50R F概述

    高性能铝壳电阻器——ARCOL HS系列

    产品简介


    ARCOL HS系列铝壳电阻器是一款专为高功率应用设计的电阻器,适用于多种工业及消费电子设备。这些电阻器采用先进的制造工艺,符合MIL 18546和IEC 115标准,可直接安装在散热器上,通过热导材料实现最佳散热效果。HS系列电阻器拥有高功率密度、高脉冲能力以及广泛的阻值范围(从0.005欧姆到100千欧姆),并提供定制化服务以满足特定应用需求。此外,所有产品均符合RoHS指令要求。

    技术参数


    - 额定功率:
    - 在标准散热器上为25℃时,电阻器额定功率范围从10瓦到300瓦不等,无散热器条件下为10瓦到1900瓦。

    - 电阻范围:
    - 从0.005欧姆到100千欧姆。

    - 容差:
    - ±1%、±2%、±3%、±5%、±10%。

    - 温度系数:
    - 小于1千欧姆时,温度系数小于100ppm/℃;大于1千欧姆时,温度系数为25ppm/℃。

    - 绝缘电阻:
    - 最小值为10,000兆欧。

    - 热耗散:
    - 在高环境温度下,热耗散线性减少至200℃时为零。

    - 最大工作电压:
    - 不同型号不同,例如HS10的最大工作电压为1400伏特。

    产品特点和优势


    ARCOL HS系列铝壳电阻器的主要特点和优势如下:
    - 高功率密度: 能够在有限的空间内提供较高的功率输出。
    - 优秀的脉冲承受能力: 可有效处理高脉冲负载,提高可靠性。
    - 宽泛的阻值范围: 从0.005欧姆到100千欧姆,几乎覆盖所有应用场合。
    - 易于定制: 支持定制化设计以适应不同的应用需求。
    - 符合环保标准: 所有产品均符合RoHS指令要求。

    应用案例和使用建议


    HS系列铝壳电阻器广泛应用于各种电力转换和分配系统、驱动电路以及测试设备中。例如,在变频器中,这些电阻器可用于吸收电机停止时的反电动势。为了确保最佳性能,建议用户选择适当的散热装置,并合理布置热导材料。对于需要低电感特性的应用,可以考虑非感应型HSN系列。

    兼容性和支持


    ARCOL公司提供一系列标准接线端子,如焊接、电缆连接、螺纹和快速连接终端,以满足不同应用场景的需求。对于特殊需求,如高压、低电感绕组或水冷型HSW600等,用户可以直接联系Arcol销售团队获取帮助。

    常见问题与解决方案


    - 问:在高温环境下工作时,如何避免过热?
    - 答:应确保正确安装散热器,并在电阻器基座与散热器接触面涂抹热导材料,以最大限度提高散热效率。同时注意不要超过最高允许工作温度200℃。

    - 问:如何选择正确的型号以匹配所需功率?
    - 答:根据具体应用所需的功率水平,参考产品规格表选择相应型号的HS系列电阻器。

    总结和推荐


    ARCOL HS系列铝壳电阻器以其卓越的性能、广泛的适用性和良好的可靠性在市场上占据了一席之地。它不仅适合常规的工业用途,还可以用于高度定制化的项目中。因此,我们强烈推荐这一系列产品给那些寻求高性能、稳定性和长期使用寿命的工程师和技术人员。
    如果您对我们的产品有任何疑问或需要进一步的技术支持,请随时联系我们。

HS75 50R F参数

参数
精度 ±1%
额定功率 75W
电阻个数 -
引脚数量 -
电阻值 50Ω
温度系数 ±100ppm/℃
长*宽*高 48.7mm*27.3mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS75 50R F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS75 50R F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS75 50R F HS75 50R F数据手册

HS75 50R F封装设计

查看详情并下载
Symbol
Footprint
3D Model
