首页  >  产品百科  >  HS200 2R F

HS200 2R F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±100ppm/℃ 2Ω 200W 插件 法兰安装 89.7mm*45.5mm*41.8mm
供应商型号: 284-HS200-2.0F
供应商: Mouser
标准整包数: 1

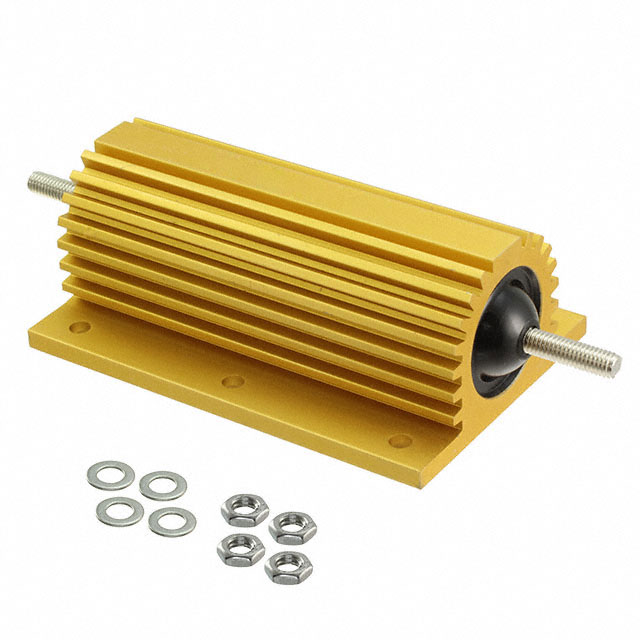

OHMITE 其它固定电阻 HS200 2R F

HS200 2R F概述

    高品质铝壳电阻技术手册

    产品简介


    ARCOL公司生产的HS系列铝壳电阻是一款专为直接热沉安装设计的产品。该系列电阻采用严格的MIL 18546和IEC 115标准制造,适用于需要高功率密度的应用场景。通过使用导热膏,这些电阻能够在热管理上达到最佳效果。HS系列电阻具有高功率密度、最大脉冲承受能力等特点,适用范围广泛,涵盖了从低至R005到高达100K的各种阻值选择。

    技术参数


    | 参数名称 | 描述 |

    | 功率等级 | 在标准散热器上25℃时的额定功率。 |
    | 功率无散热器 | 25℃时无散热器的额定功率。 |
    | 阻值范围 | 可选阻值范围从R005到100K。 |
    | 极限元件电压 | 元件的最大电压限制。 |
    | 电压测试峰值 | 测试时的峰值电压。 |
    | 电压测试有效值 | 测试时的有效电压值。 |
    | 重量 | 大约重量(克)。 |
    | 表面温升 | 安装于标准散热器上的表面温度升高。 |
    具体数值请参考下表:
    | 型号 | 长度 (mm) | 最大功率 (W) | 额定电压 (V) | 阻值范围 (Ω) | 重量 (g) | 表面温升 (℃) |
    ||
    | HS10 | 16.5 | 10 | 1400 | R005-10K | 415 | 5.8 |
    | HS15 | 21.0 | 15 | 1400 | R005-10K | 415 | 5.1 |
    | HS25 | 28.0 | 25 | 3500 | R005-36K | 535 | 4.2 |
    | HS50 | 28.0 | 50 | 3500 | R01-86K | 535 | 3.0 |
    | HS75 | 47.5 | 75 | 6363 | R01-50K | 995 | 1.1 |
    | HS100| 47.5 | 100 | 6363 | R01-70K | 995 | 1.0 |
    | HS150| 47.5 | 150 | 6363 | R01-100K | 995 | 1.0 |
    | HS200| 72.5 | 200 | 7070 | R01-50K | 3750 | 0.7 |
    | HS250| 72.5 | 250 | 7070 | R01-50K | 4765 | 0.6 |
    | HS300| 72.5 | 300 | 7070 | R01-68K | 5780 | 0.6 |

    产品特点和优势


    HS系列铝壳电阻的主要特点包括:
    - 高功率密度:在相同的体积内提供更高的功率处理能力。
    - 高脉冲承受能力:可以承受较大的瞬时电流冲击。
    - 多种阻值选择:从低至R005到高达100K,满足各种应用需求。
    - RoHS合规:符合环保标准,保证健康安全。
    - 客户定制:可根据客户需求进行特殊设计。

    应用案例和使用建议


    HS系列铝壳电阻广泛应用于工业控制、电源转换、LED照明等领域。例如,在高频开关电源中,它能够提供稳定的电阻特性,减少能量损耗;在工业自动化设备中,它可以用于精确控制和测量。
    使用建议:
    - 正确散热:为确保良好散热,务必使用导热膏,并根据所需功率选择合适的散热器。
    - 温升监控:在使用过程中,监测电阻表面温升,避免超过最高允许温度(200℃)。

    兼容性和支持


    HS系列铝壳电阻可与标准热沉轻松配合使用,确保良好的热传递效率。ARCOL公司提供详尽的技术文档和支持服务,包括故障排除指南和定制咨询,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良 | 使用高质量导热膏,并确保散热器合适。 |
    | 温度过高 | 检查散热系统是否正常工作,必要时增加散热器。 |
    | 阻值不准确 | 确认阻值规格是否符合要求,检查是否损坏。 |

    总结和推荐


    HS系列铝壳电阻以其高功率密度、出色的脉冲承受能力和广泛的阻值选择,成为众多高要求应用场景的理想选择。无论是工业控制还是电源设备,HS系列电阻都能提供卓越的性能和可靠性。强烈推荐使用这款高品质的铝壳电阻。

HS200 2R F参数

参数
温度系数 ±100ppm/℃
精度 ±1%
额定功率 200W
电阻个数 -
引脚数量 -
电阻值
长*宽*高 89.7mm*45.5mm*41.8mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS200 2R F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS200 2R F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS200 2R F HS200 2R F数据手册

HS200 2R F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.504 ¥ 359.1588
10+ $ 29.2356 ¥ 247.0408
50+ $ 27.2475 ¥ 230.2414
100+ $ 23.688 ¥ 200.1636
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 359.15
