L50J50RE

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 50Ω 50W 支架安装 101.6mm(长度)
供应商型号: L50J50RE
供应商: Master
标准整包数: 5

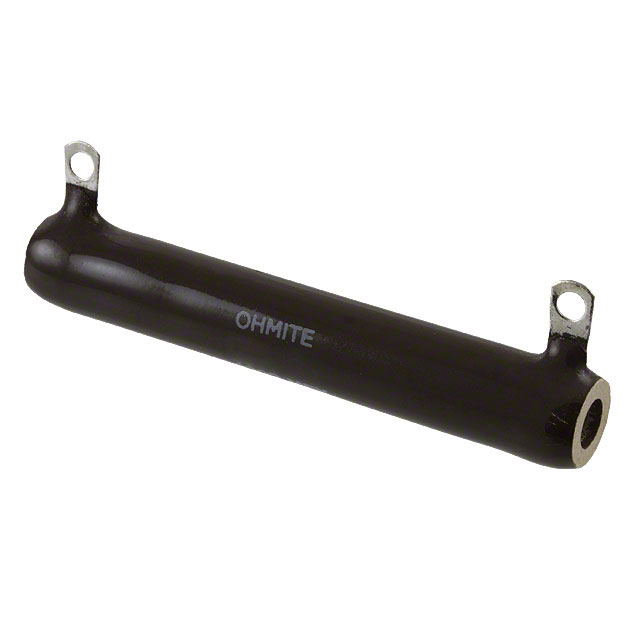

OHMITE 其它固定电阻 L50J50RE

L50J50RE概述

    电子元器件产品技术手册:OHMITE 270 系列功率电阻器

    产品简介


    OHMITE 的 270 系列功率电阻器是专为高功率、严苛环境下的应用设计的产品,提供从 12W 到 1000W 的瓦特等级选项。该系列产品以其坚固耐用的设计、领先的性能和广泛的阻值范围,在工业、自动化、电力传输等领域有着广泛应用。
    主要功能包括:
    - 高精度电阻调节能力
    - 长寿命和高可靠性
    - 支持多种安装方式和电气连接
    - 提供非感性版本以适应更复杂的电路需求
    应用领域涵盖:
    - 工业控制设备
    - 电力电子系统
    - 变频器和逆变器
    - 测试和测量仪器
    - 化工及石化行业

    技术参数


    | 参数 | 描述 |

    | 功率范围 | 12W 至 1000W |
    | 电阻范围 | 0.1Ω 至 51KΩ(具体范围取决于型号) |
    | 核心代码 | A-Z 等级编号对应不同尺寸和额定电压 |
    | 最大工作电压 | 依据欧姆定律计算得出,上限由产品最大限制决定(通常 625V 至 8900V) |
    | 标准终端类型 | 径向引脚焊盘,支持焊接或螺栓固定连接 |
    | 温度系数 | ±260ppm/°C(高于 20Ω),±400ppm/°C(低于 20Ω) |
    | RoHS 合规性 | 符合环保标准 |
    | 涂层材料 | 铅免费玻璃釉涂层;大型型号可选择硅酮陶瓷涂层 |

    产品特点和优势


    1. 多功能性和适用性:支持从 12W 到 1000W 的多种瓦特等级,适合广泛的应用场景。
    2. 耐用性与可靠性:采用全焊接结构和玻璃釉涂层,具备卓越的耐热性、耐腐蚀性和机械强度。
    3. 非感性设计:提供无感性版本,确保高频或脉冲应用的稳定性。
    4. 绿色环保:RoHS 合规且无铅,符合全球环保要求。
    5. 高过载能力:允许短时间内承受额定功率 10 倍的负载。
    这些特性使 OHMITE 270 系列成为在高功率环境下不可或缺的核心元件。

    应用案例和使用建议


    以下是一些典型应用场景:
    - 工业加热装置:用于工业炉、烘干机和其他需要高稳定性的加热设备中。
    - 电源转换器:适合作为分压器或电流检测器,提高电源模块效率。
    - 电机控制系统:适用于变频器中的制动电阻。
    使用建议:
    - 确保按照规定的额定值使用电阻器,避免长期超过额定功率运行。
    - 在高阻值范围内,可通过降额(例如降低 25% 的功率额定值)来提高长期可靠性。
    - 对于极端环境,建议添加额外的散热措施,如加装风扇或散热片。

    兼容性和支持


    OHMITE 270 系列功率电阻器可与多种标准电子元件兼容,尤其适合与工业控制器、驱动器配套使用。同时,厂商提供了全面的技术支持和售后服务,包括详细的安装指南、定期维护建议和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器温度过高 | 检查散热措施是否到位,必要时增加外部散热器。 |
    | 焊接连接松动 | 确保焊接牢固,更换不合格的焊点。 |
    | 阻值变化超出允许范围 | 检查是否存在机械应力或过载情况,必要时更换电阻器。 |
    | 起火或燃烧 | 检查周围环境是否有易燃物,确认使用合适的涂层材料。 |

    总结和推荐


    OHMITE 270 系列功率电阻器凭借其强大的功能、广泛的适用性和高度可靠性,成为工业领域的优选元件。无论是高功率负载还是复杂电路需求,该系列都能完美胜任。因此,强烈推荐该产品作为关键元件用于高要求的工程项目中。
    最终评价:高度推荐!

L50J50RE参数

参数
电阻个数 -
引脚数量 -
电阻值 50Ω
温度系数 ±260ppm/℃
精度 ±5%
额定功率 50W
长*宽*高 101.6mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

L50J50RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

L50J50RE数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE L50J50RE L50J50RE数据手册

L50J50RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.694 ¥ 73.6382
25+ $ 8.1532 ¥ 67.7905
50+ $ 8.1096 ¥ 67.428
100+ $ 7.8546 ¥ 65.2732
250+ $ 7.7754 ¥ 63.6724
500+ $ 7.7332 ¥ 63.3268
1000+ $ 7.7332 ¥ 63.3268
库存: 303
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 368.19
