C300KR31E

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±10% ±400ppm/℃ 310mΩ 300W 支架安装 215.9mm(长度)*47.63mm(高度)
供应商型号: C300KR31E-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 其它固定电阻 C300KR31E

C300KR31E概述

    文章标题:Corrib® 280 系列固定与可调式电阻器技术手册解析

    1. 产品简介

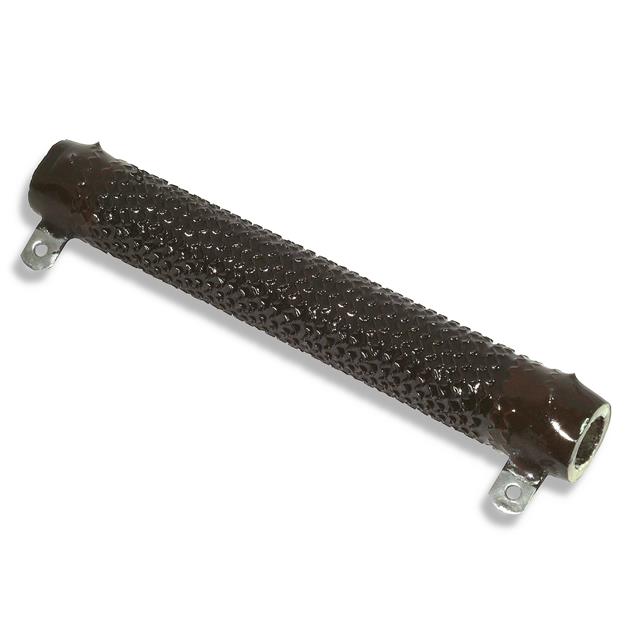

    Corrib® 280 系列电阻器是 Ohmite 推出的一款高性能功率电阻器,采用玻璃釉涂层设计,具备出色的热稳定性和可靠性。这些电阻器适用于高电流需求和低阻值应用场合,如电机启动、动态制动以及其他需要大功率电阻的应用场景。它们能够承受频繁的启停操作,确保长时间运行稳定性。
    Corrib® 系列电阻器分为固定型和可调型两种版本,可满足不同应用场景的需求。此外,Ohmite 提供多种定制选项,如特殊涂层和终端配置,以进一步提升其适应性。

    2. 技术参数


    以下是 Corrib® 280 系列电阻器的关键技术规格:
    | 参数名称 | 描述 |

    | 产品类型 | 固定型、可调型 |
    | 电阻范围 | 0.1Ω 至 50Ω |
    | 额定功率 | 最高达 300W(可定制至 1500W) |
    | 耐压能力 | 1000 VAC(端子到安装支架之间) |
    | 温度系数 | ±400 ppm/°C |
    | 温度范围 | -55°C 至 +400°C |
    | 额定电压 | 最高达 1000V |
    | 冷却方式 | 高效冷却设计,通过肋片加速散热 |
    | 安装方式 | 贯穿螺栓安装或专用安装支架 |

    3. 产品特点和优势


    Corrib® 280 系列电阻器具有以下独特优势:
    - 高效散热:独特的肋状结构加速空气流通,显著提高散热效率。
    - 低阻抗特性:支持极低阻值电阻(最低可达 0.1Ω),特别适合高电流应用。
    - 宽广功率范围:从 300W 到最高 1500W,覆盖多样化的应用需求。
    - 耐用设计:玻璃釉涂层保护电阻芯,确保长期可靠运行。
    - 定制化选择:提供硅胶涂层和其他核心尺寸定制选项。
    这些特性使 Corrib® 系列电阻器成为电机控制、电源系统及工业自动化领域的理想选择。

    4. 应用案例和使用建议


    Corrib® 电阻器广泛应用于以下场景:
    - 电机启动与制动:用于动态制动回路,能承受反复的高功率循环。
    - 电力系统:作为分压器或限流器,实现精确的电压控制。
    - 焊接设备:在高频焊接应用中充当缓冲电阻器。
    使用建议:
    - 为延长使用寿命,建议避免在过载条件下连续运行超过 5 秒。
    - 安装时确保良好的散热条件,尤其是在高功率应用中。

    5. 兼容性和支持


    Corrib® 电阻器支持多种标准核心尺寸和终端类型,可轻松集成到现有设备中。Ohmite 提供全面的技术支持,包括产品选型指导和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热效果不佳 | 改善通风条件或增加额外风扇 |
    | 功率超出额定值 | 减少负载或选用更高功率型号 |
    | 连接松动 | 检查并紧固所有连接点 |

    7. 总结和推荐


    Corrib® 280 系列电阻器凭借其卓越的散热性能、广泛的功率范围和坚固耐用的设计,在高电流低阻值应用中表现出色。它不仅能够满足严苛的工作环境要求,还提供了灵活的定制选项。对于需要高可靠性与高性能的产品开发团队来说,这是一款值得推荐的优质选择。强烈建议在相关项目中优先考虑此产品。

C300KR31E参数

参数
电阻值 310mΩ
温度系数 ±400ppm/℃
精度 ±10%
额定功率 300W
电阻个数 -
引脚数量 -
长*宽*高 215.9mm(长度)*47.63mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

C300KR31E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

C300KR31E数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE C300KR31E C300KR31E数据手册

C300KR31E封装设计

查看详情并下载
Symbol
Footprint
3D Model
