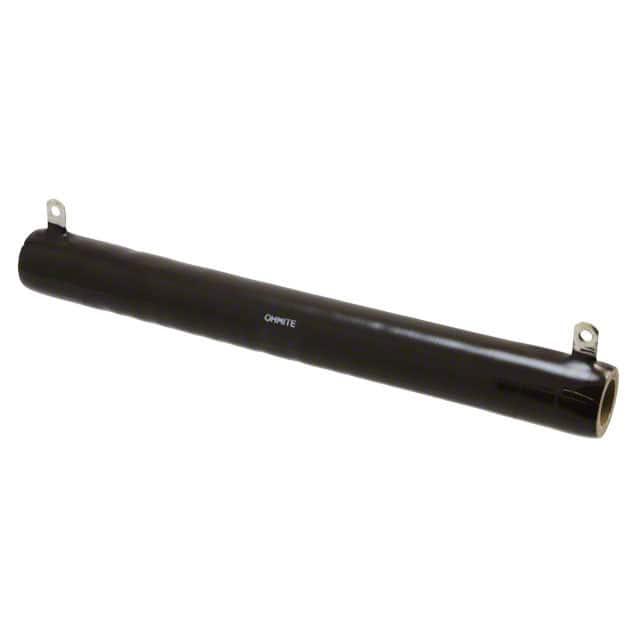

L225J2K0E

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 2KΩ 225W 支架安装 266.7mm(长度)
供应商型号: 1129611
供应商: element14
标准整包数: 1
OHMITE 其它固定电阻 L225J2K0E

L225J2K0E概述


    产品简介


    270系列电阻器是美国Ohmite公司生产的高功率陶瓷管状电阻器。这一系列电阻器具有多种额定功率(从12瓦到1000瓦),可广泛应用于电力系统、工业自动化、通信设备以及其他需要高稳定性和高可靠性的领域。由于其具备出色的耐热性、高稳定性以及抗冲击能力,270系列电阻器非常适合于那些对元件可靠性要求极高的应用场合。

    技术参数


    270系列电阻器的关键技术参数如下表所示:
    | 额定功率 | 电阻范围 | 芯轴代码 | 最大电压 | 标准端子 |

    | 12瓦 | 0.1-51KΩ | D | 565V | 57mm |
    | 25瓦 | 0.15-100KΩ | K | 625V | 40mm |
    | 50瓦 | 0.38-260KΩ | K | 1625V | 40mm |
    | 100瓦 | 0.23-101KΩ | M | 2845V | 40mm |
    | 175瓦 | 0.13-101KΩ | P | 3595V | 46mm |
    | 225瓦 | 0.16-129KΩ | P | 4595V | 46mm |
    | 500瓦 | 0.38-218KΩ | S | 4970V | 45mm |
    | 1000瓦 | 0.69-392KΩ | S | 8900V | 45mm |
    此外,270系列电阻器采用了铅制瓷釉涂层,确保在高温环境下依然能保持稳定的性能表现。对于大功率型号(500瓦及以上),采用的是硅酸铝涂层。此外,用户还可以选择低成本的Centohm涂层版本,具体可咨询生产厂家。

    产品特点和优势


    270系列电阻器具有多项显著优势:
    - 高功率处理能力:能够承受高达1000瓦的功率输入,特别适合于大功率电力转换和调节的应用场合。
    - 非感应设计:采用非感应设计以减少电磁干扰,提高系统的稳定性。
    - 坚固耐用:全焊接结构,配以铅制无铅瓷釉涂层,使其具有极强的机械强度和环境适应性。
    - 快速安装:提供快装选项(Fast on),可方便地进行终端连接。

    应用案例和使用建议


    270系列电阻器因其出色的性能和广泛的适用范围,在多个行业中得到了广泛应用。例如,在变频调速系统中,这些电阻器可以用来限制电流的瞬时峰值;在电力传输系统中,它们用于电压降压和负载均衡。
    使用建议:
    - 在高功率应用中,考虑到长期工作的热量积累,建议将电阻器安装在具有良好散热条件的位置。
    - 安装过程中,应注意遵循制造商提供的安装指南,以确保正确的连接方式和稳固的固定方法。

    兼容性和支持


    270系列电阻器可与其他电子元件兼容,广泛应用于各种电路设计中。若需进一步了解产品的兼容性或支持信息,可直接联系制造商获取更多资料。Ohmite公司提供了一系列附加服务,包括技术支持和定制化生产,确保客户在使用过程中的所有需求都能得到满足。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:电阻值超出规定范围,出现偏差
    - 解决方案:根据手册建议,当电阻值超过列表中的值时,需要降低功率额定值25%,以提高可靠性。
    - 问题2:在高湿度环境中出现接触不良
    - 解决方案:检查端子连接部分是否有腐蚀或污染物,并进行清洁处理。
    - 问题3:无法达到额定温度
    - 解决方案:检查安装位置的散热情况,确保有足够的通风空间以辅助散热。

    总结和推荐


    综上所述,270系列电阻器凭借其高功率处理能力、坚固的结构设计及良好的兼容性,成为众多行业中的理想选择。尤其是对于需要高稳定性和可靠性的应用场合,这款电阻器的优势尤为明显。因此,强烈推荐使用270系列电阻器来满足各种高功率电子设备的需求。

L225J2K0E参数

参数
温度系数 ±260ppm/℃
精度 ±5%
额定功率 225W
电阻个数 -
引脚数量 -
电阻值 2KΩ
长*宽*高 266.7mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

L225J2K0E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

L225J2K0E数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE L225J2K0E L225J2K0E数据手册

L225J2K0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
