HS15 6R8 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 6.8Ω 15W 法兰安装 19.9mm*11.2mm*11mm
供应商型号: 160433
供应商: 海外现货
标准整包数: 1

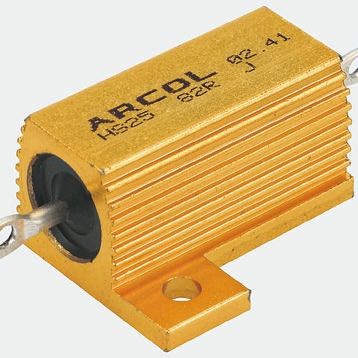

OHMITE 其它固定电阻 HS15 6R8 J

HS15 6R8 J概述

    HS系列铝壳电阻器技术手册

    产品简介


    HS系列铝壳电阻器由ARCOL公司设计制造,严格遵循MIL 18546和IEC 115标准,特别适用于直接热沉安装以实现最佳性能。HS系列具有高功率密度和高脉冲能力的特点,适合各种工业和电力应用。电阻值范围从0.005Ω到100kΩ,满足多种需求。此外,ARCOL提供定制设计服务以适应特定应用要求。

    技术参数


    - 功率等级: HS系列电阻在标准散热器上于25°C时的额定功率范围从10W到300W。
    - 电阻范围: 从0.005Ω到100kΩ,适用于不同功率和精度要求。
    - 极限元件电压: 在标准散热器上最高可达1900V AC rms。
    - 重量: 不同型号电阻器重量从4.5g到141.4g不等。
    - 绝缘电阻: 最低10,000MΩ(干燥条件下)。
    - 温度系数: 低于1kΩ为100ppm/°C,高于1kΩ为25ppm/°C,可根据需要定制更低TCR。

    产品特点和优势


    HS系列铝壳电阻器的主要优势在于其高功率密度和高脉冲能力,能够有效提升系统效率。这些电阻器的低电感特性特别适合高频应用,确保了卓越的热管理和可靠的电气性能。此外,其符合RoHS标准的设计使得它们更加环保。

    应用案例和使用建议


    HS系列电阻器广泛应用于电力变换、变频器、电机驱动等领域。例如,在变频器中,由于其低电感特性,可以减少电磁干扰,提高系统的稳定性和可靠性。建议在安装时使用专用散热器并涂抹热导化合物,以确保最大热传递效果。

    兼容性和支持


    HS系列电阻器与市场上常见的标准散热器兼容,安装简单方便。ARCOL公司提供详尽的技术支持和售后保障,如需特殊连接方式或其他功能定制,可直接联系ARCOL销售部门咨询。

    常见问题与解决方案


    - Q: 安装时如何防止过热?
    - A: 使用合适尺寸的散热器,并涂抹热导化合物以增强热传递。
    - Q: 如何选择正确的型号?
    - A: 参考电气规格表选择符合功率需求和精度要求的型号。
    - Q: 需要定制连接方式怎么办?
    - A: 联系ARCOL销售部门获取专业咨询和定制服务。

    总结和推荐


    总体而言,HS系列铝壳电阻器以其高功率密度、低电感和良好的电气特性,非常适合在各种严苛环境中使用。推荐所有寻求高性能、高可靠性的工程师和采购人员考虑HS系列电阻器作为首选方案。

HS15 6R8 J参数

参数
电阻值 6.8Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 15W
电阻个数 -
引脚数量 -
长*宽*高 19.9mm*11.2mm*11mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS15 6R8 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS15 6R8 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS15 6R8 J HS15 6R8 J数据手册

HS15 6R8 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.2732
25+ ¥ 20.3942
50+ ¥ 19.9603
库存: 256
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.27
直接购买
加入购物车
