F40J25RE

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 25Ω 40W 法兰安装 50.8mm*25.4mm*14.29mm
供应商型号: 588-F40J25RE
供应商: Mouser
标准整包数: 1
OHMITE 其它固定电阻 F40J25RE

F40J25RE概述

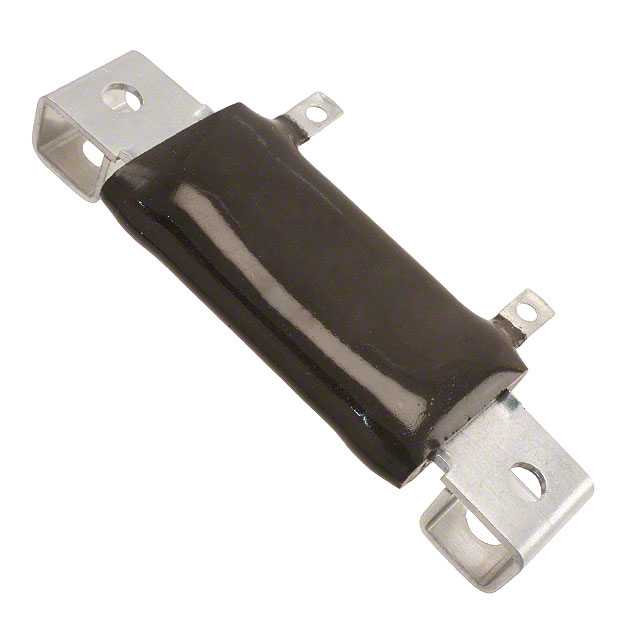

    250 系列“薄型” Stackohm® 玻璃釉功率电阻

    产品简介


    250系列的“薄型”Stackohm®玻璃釉功率电阻是一款小型化设计的产品,具有紧凑的外形和卓越的性能。该系列产品主要用于空间受限的应用场合,例如电子设备中,能够在高度受限的空间内有效安装和使用。它们的特点包括堆叠能力、内置安装支架以及全焊接结构,能够提供出色的热传导性能和低剖面设计。

    技术参数


    | 型号 | 功率(W) | 阻值范围(Ω) | 最大电压(V) | 核心尺寸 | 外形尺寸(英寸/毫米) |
    |
    | F10 | 10 | 1.0 - 15K | 187 | 0.125"/3.175 mm | 0.750" / 19.050, 1.000" / 25.400 |
    | F20 | 20 | 1.0 - 50K | 815 | 0.125"/3.175 mm | 2.000" / 50.800, 2.313" / 58.750 |
    | F30 | 30 | 1.0 - 10K | 281 | 0.125"/3.175 mm | 1.250" / 31.750, 2.000" / 50.800 |
    | F40 | 40 | 1.0 - 25K | 655 | 0.125"/3.175 mm | 2.000" / 50.800, 2.750" / 69.850 |
    | F55 | 55 | 1.0 - 30K | 1405 | 0.125"/3.175 mm | 3.500" / 88.900, 4.250" / 107.950 |
    其他型号及尺寸也可定制,具体请咨询奥姆特(Ohmite)。

    产品特点和优势


    - 堆叠设计:支持堆叠安装,节省空间。
    - 集成安装支架:能够通过集成安装支架固定到机箱上,导热效果良好。
    - 低剖面设计:适合在高度受限的空间中使用。
    - 全焊接结构:增强机械强度和稳定性。
    - 环保材料:RoHS标准产品可选,采用无铅玻璃釉涂层。

    应用案例和使用建议


    - 限位空间应用场景:适用于需要高效利用空间的电子设备,如便携式仪器仪表。
    - 高热传导需求:当需要快速散热时,应确保良好的热传导路径,使用合适的安装支架或垫片。

    兼容性和支持


    - 兼容性:可与其他同类型的电子元器件或设备进行搭配使用,具体请参照产品手册或咨询技术支持。
    - 支持服务:奥姆特提供详尽的技术文档和支持,包括定制选项。

    常见问题与解决方案


    - 问题一:电阻过热导致损坏。
    - 解决方案:确保正确安装并考虑使用散热片或增加通风量。
    - 问题二:功率超出额定值。
    - 解决方案:严格按照产品手册中规定的最大功率值操作,避免长时间过载。

    总结和推荐


    250系列“薄型”Stackohm®玻璃釉功率电阻凭借其小巧的体积、高功率密度、优越的散热性能以及可靠的焊接结构,在多种应用场景中展现出色的表现。特别是对于那些需要在空间受限环境中工作的设备,它是一个非常理想的选择。因此,我们强烈推荐此产品用于对空间利用率和性能要求较高的应用场景。
    通过上述分析,可以看出250系列“薄型”Stackohm®玻璃釉功率电阻在设计、性能和实用性方面都有显著优势,是非常值得选择的产品。

F40J25RE参数

参数
电阻个数 -
引脚数量 -
电阻值 25Ω
温度系数 ±260ppm/℃
精度 ±5%
额定功率 40W
长*宽*高 50.8mm*25.4mm*14.29mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

F40J25RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

F40J25RE数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE F40J25RE F40J25RE数据手册

F40J25RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.789 ¥ 260.1671
10+ $ 19.5696 ¥ 165.3631
50+ $ 17.4312 ¥ 147.2936
100+ $ 14.4585 ¥ 122.1743
500+ $ 13.65 ¥ 115.3425
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 260.16
直接购买
加入购物车
