首页  >  产品百科  >  TJA1051TK/3,118

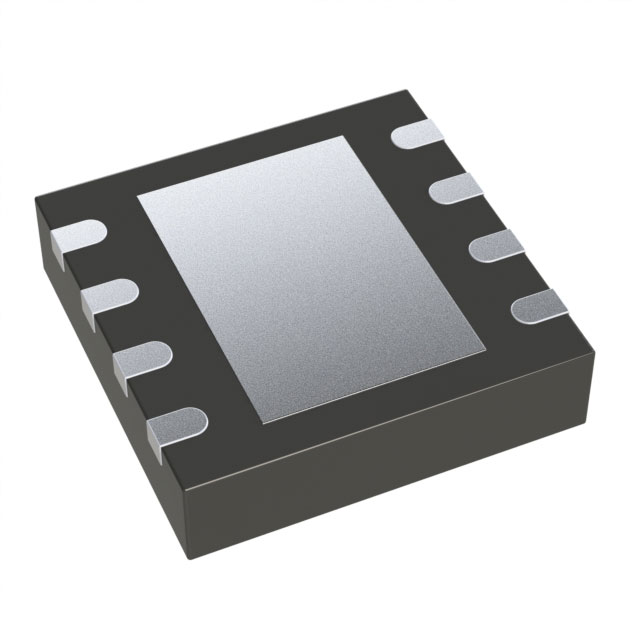

TJA1051TK/3,118

产品分类: CAN芯片
厂牌: NXP SEMICONDUCTORS
产品描述: NXP CAN收发器, 1收发器, 最高数据速率5Mbps, HVSON8封装, 8引脚
供应商型号: 14M-TJA1051TK/3,118
供应商: 云汉优选
标准整包数: 1
NXP SEMICONDUCTORS CAN芯片 TJA1051TK/3,118

TJA1051TK/3,118概述


    产品简介


    TJA1051高能速CAN收发器是NXP半导体公司生产的高性能CAN收发器,为控制器区域网络(CAN)协议控制器和物理两线CAN总线提供接口。这款收发器专为汽车行业的高速CAN应用设计,具备差分发送和接收能力,可与微控制器集成的CAN协议控制器无缝连接。相较于前两代产品,如TJA1050,TJA1051实现了显著的改进,尤其在电磁兼容(EMC)和静电放电(ESD)性能方面。

    技术参数


    以下是TJA1051的主要技术参数和电气特性:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCC | 供应电压 | 4.5 | - | 5.5 | V |
    | VIO | I/O端口供电电压 | 2.8 | - | 5.5 | V |
    | ICC | 静音模式电流 | 0.1 | 1 | 2.5 | mA |
    | ICC | 正常模式电流(总线处于空闲状态) | 2.5 | 5 | 10 | mA |
    | ICC | 正常模式电流(总线处于主导状态) | 20 | 50 | 70 | mA |
    | IIO | I/O引脚电流 | - | - | 500 | μA |
    | VCANH | CANH引脚电压 | -58 | - | 58 | V |
    | VCANL | CANL引脚电压 | -58 | - | 58 | V |
    | TVj | 虚拟结温 | -40 | - | 150 | °C |

    产品特点和优势


    1. ISO 11898-2:2016 和 SAE J2284-1 到 SAE J2284-5 标准兼容
    2. 最高数据速率可达 5 Mbit/s
    3. 适用于 12V 和 24V 系统
    4. 低电磁发射(EME)和高电磁干扰抑制(EMI)
    5. 支持直接与 3V 到 5V 微控制器接口
    6. 提供低功耗关机模式

    应用案例和使用建议


    应用场景
    TJA1051广泛应用于各种高速CAN网络节点中,特别是在不需要通过总线唤醒的节点上。例如,在汽车仪表板、动力传动系统、车身控制系统中作为CAN节点使用。由于其卓越的EMC和ESD性能,它能确保在复杂汽车环境下的可靠通信。
    使用建议
    - 电源管理:为了确保最佳性能和长寿命,建议将TJA1051的工作温度控制在允许范围内(-40°C 至 150°C)。
    - 安装建议:在安装过程中,特别注意焊接质量和接地连接,以避免信号干扰和热损耗。
    - 软件配置:正确配置TXD和S引脚的状态,以确保正常工作模式与静默模式之间的平稳切换。

    兼容性和支持


    - 兼容性:TJA1051与现有的微控制器和标准CAN协议高度兼容,特别是与3V到5V的微控制器无缝对接。
    - 技术支持:NXP公司提供了详尽的技术文档和支持,包括产品数据表、用户指南和技术论坛,便于用户查询和解决实际应用中的问题。

    常见问题与解决方案


    1. 问:如果TJA1051出现故障怎么办?
    - 答:首先检查电源电压和引脚连接是否正确,若无误,则需参考NXP官方技术文档排查具体原因。
    2. 问:如何处理过高的虚拟结温?
    - 答:通过改善散热措施或者降低工作负载来控制芯片温度。

    总结和推荐


    综上所述,TJA1051凭借其出色的EMC和ESD性能、高效的数据传输能力及广泛的适用范围,无疑是高性能CAN网络节点的理想选择。无论是从技术参数还是实际应用来看,这款收发器都能满足当前市场上对高质量、可靠通信的需求。因此,我强烈推荐将TJA1051用于需要高可靠性、高性能的高速CAN网络项目中。

TJA1051TK/3,118参数

参数
支持协议 CANbus
收发器数量 1
典型供电电流 80mA
最大工作供电电压 5.5V
最小工作供电电压 4.5V
数据速率 5Mbps
驱动器数 1
接收器数量 1
长*宽*高 3mm*3mm*850μm
通用封装 HVSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TJA1051TK/3,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TJA1051TK/3,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS CAN芯片 NXP SEMICONDUCTORS TJA1051TK/3,118 TJA1051TK/3,118数据手册

TJA1051TK/3,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
