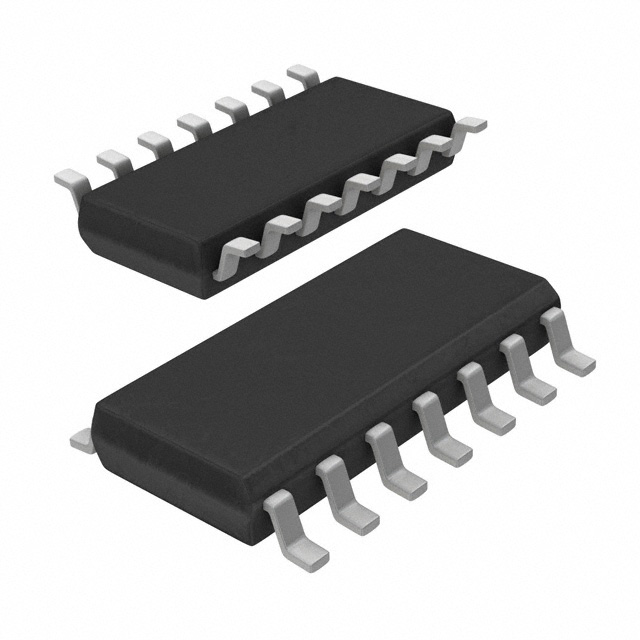

TJA1048T,118

产品分类: CAN芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 80mA CANbus 2 2 2 4.5V 5.5V 5Mbps SO-14 贴片安装,黏合安装
供应商型号: 20M-TJA1048T,118
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS CAN芯片 TJA1048T,118

TJA1048T,118概述

    TJA1048 Dual High-Speed CAN Transceiver 技术手册

    1. 产品简介


    TJA1048 是由 NXP Semiconductors 生产的一款双通道高速 CAN 收发器。它为控制器区域网络(CAN)协议控制器和物理两线 CAN 总线提供接口。这款收发器特别适用于汽车行业中高速 CAN 应用,具有发送和接收差分信号的能力。TJA1048 属于第三代高能速 CAN 收发器,比第一代和第二代设备(如 TJA1040)有显著改进。它的主要优势包括增强的电磁兼容性(EMC)和静电放电(ESD)性能。此外,它还具备以下特性:
    - 当供电电压关闭时,理想地被动响应 CAN 总线。
    - 双通道低功耗模式,带总线唤醒功能。
    - 与微控制器直接接口,兼容 3V 到 5V 的供电电压。

    2. 技术参数


    - 供电电压:
    - VCC:4.5V 至 5.5V
    - VIO:2.8V 至 5.5V
    - 电流:
    - 站点模式:典型值为 0.5μA 至 5μA
    - 正常模式:典型值为 20mA 至 140mA
    - 传输数据输入:
    - 高电平输入电压:0.7VIO 至 VIO + 0.3V
    - 低电平输入电压:−0.3V 至 0.3VIO
    - 接收数据输出:
    - 高电平输出电流:VRXD = VIO − 0.4V;典型值为 −9mA 至 −1mA
    - 低电平输出电流:VRXD = 0.4V;典型值为 2mA 至 12mA
    - 温度范围:
    - 操作温度:−40°C 至 +150°C
    - 存储温度:−55°C 至 +150°C
    - 静电放电:
    - 人体模型(HBM):±6kV
    - 机器模型(MM):±300V
    - 充电设备模型(CDM):±500V

    3. 产品特点和优势


    TJA1048 在高能速 CAN 收发器中具有显著的优势:
    - 双通道设计:两个 TJA1042/3 高速 CAN 收发器集成在一个封装内,提供更高的灵活性。
    - 符合标准:ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 标准,确保通信可靠。
    - 低功耗管理:提供非常低的站点模式电流,同时保持主机和总线唤醒功能。
    - 保护机制:高 ESD 处理能力,防瞬态干扰,具备热保护功能。
    - 低电磁辐射和高电磁抗扰度:适合各种 12V 和 24V 系统。

    4. 应用案例和使用建议


    TJA1048 主要应用于车身控制单元和网关单元中,适合于需要低功耗模式且具备唤醒功能的多通道高速 CAN 网络。在实际应用中,可以考虑以下几点建议:
    - 供电管理:确保 VCC 和 VIO 电压稳定,避免因电源不足导致唤醒功能失效。
    - 散热处理:鉴于其较大的功耗,特别是在正常模式下,需保证良好的散热条件,以防止过温现象。
    - 外部连接:注意正确连接 GNDA 和 GNDB,以确保安全稳定的运行。

    5. 兼容性和支持


    TJA1048 可与不同微控制器直接接口,支持多种供电电压(3V 至 5V)。NXP Semiconductors 提供全面的技术支持,包括产品手册、应用程序笔记和技术支持服务。

    6. 常见问题与解决方案


    - 问题:电源电压不稳定
    - 解决办法:确保供电电源稳定,避免 VCC 和 VIO 电压超出规定范围。
    - 问题:唤醒请求未检测到
    - 解决办法:检查连接线路是否正确,确保符合唤醒序列要求的时间间隔。
    - 问题:输出电流过大
    - 解决办法:检查负载是否合理,避免出现短路情况。

    7. 总结和推荐


    总体而言,TJA1048 双高能速 CAN 收发器凭借其优秀的性能和多功能特性,在汽车行业的高速 CAN 网络中展现出色的应用前景。它不仅具备出色的低功耗管理和高可靠性,还在电磁兼容性和抗干扰方面表现优异。因此,推荐在需要低功耗和高可靠性 CAN 网络的系统中采用 TJA1048。

TJA1048T,118参数

参数
驱动器数 2
接收器数量 2
支持协议 CANbus
收发器数量 2
典型供电电流 80mA
最大工作供电电压 5.5V
最小工作供电电压 4.5V
数据速率 5Mbps
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SO-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
