CA-IS3062W

产品分类: CAN芯片
产品描述:
供应商型号: 31M-CA-IS3062W
供应商: 云汉优选
标准整包数: 1

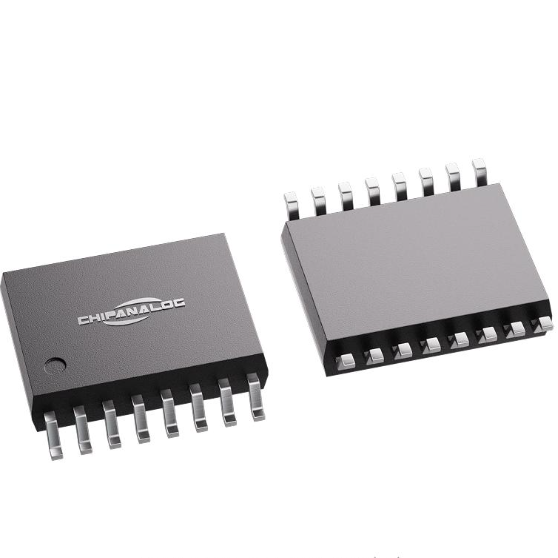

CHIPANALOG/上海川土微电子 CAN芯片 CA-IS3062W

CA-IS3062W概述

    CA-IS3062 隔离式 CAN 收发器技术手册



    1. 产品简介



    CA-IS3062 是一款由上海川土微电子有限公司生产的隔离式控制区域网络(CAN)物理层收发器。它集成了隔离式 DC-DC 转换器,用于为 CAN 协议控制器和物理层总线提供电源和信号传输隔离。这款收发器符合 ISO11898-2 标准,适用于多种严苛环境下的工业自动化和通信需求。


    2. 技术参数



    - 主要功能:
    - 符合 ISO11898-2 标准
    - 高达 5000VRMS 隔离耐压
    - 集成隔离式 DC-DC 转换器(含变压器)
    - 逻辑侧 I/O 电压范围支持 4.5V ~ 5.5V
    - 信号传输速率高达 1 Mbps
    - 高共模瞬态抗扰度:150 kV/μs(典型值)
    - -40 V 至 40 V 的总线故障保护
    - 低环路延时:150 ns(典型值),210 ns(最大值)
    - 驱动器(TXD)主动态超时功能
    - 热关断保护
    - 温度范围:-40°C 至 125°C
    - 工作环境:
    - VCC 或 Viso 电源电压:4.5V ~ 5.5V
    - VI 逻辑侧输入电压(TXD):-0.5V ~ VCC + 0.53V
    - VCANH 或 VCANL 总线侧电压(CANH,CANL):-40V ~ 40V
    - IO 接收器输出电流:-15 mA ~ 15 mA
    - TJ 结温:-40°C ~ 150°C
    - TSTG 存储温度范围:-65°C ~ 150°C


    3. 产品特点和优势



    - 高隔离耐压:高达 5000VRMS 隔离耐压,确保在严苛环境中稳定工作。
    - 高共模瞬态抗扰度:150 kV/μs,适用于高电磁干扰环境。
    - 宽泛的工作温度范围:-40°C 至 125°C,适合各种严酷环境。
    - 热关断保护:过温保护机制,防止器件过热损坏。
    - 主动态超时功能:防止总线长时间处于主动态,确保网络通信顺畅。
    - 紧凑封装:SOIC16 宽体封装,便于PCB布局设计。


    4. 应用案例和使用建议



    - 应用场景:适用于工业现场网络、楼宇自动化、温室环境控制自动化、安防系统、运输系统、医疗设备和电信等领域。
    - 使用建议:在实际使用中,应注意合理布线和放置外部电容(0.1μF,10μF,47μF),确保信号传输质量和器件稳定性。例如,VCC 电容和 VISO 电容应尽量靠近芯片的供电管脚。在CAN总线设计时,推荐使用110个节点,确保系统稳定运行。


    5. 兼容性和支持



    - 兼容性:CA-IS3062 支持CAN总线上的110个节点设备,适用于多种不同的应用场景。与各类工业控制器和其他电子元器件兼容良好。
    - 厂商支持:上海川土微电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。


    6. 常见问题与解决方案



    - 问题1: 器件在高温环境下无法正常工作。
    - 解决方案: 检查环境温度是否超过器件的最大工作温度(125°C)。如果超过,需采取散热措施或更换更高温范围的器件。
    - 问题2: 总线传输信号不稳定。
    - 解决方案: 检查线路连接是否正确,确保外部电容放置合理,避免信号干扰。
    - 问题3: 输出电流异常。
    - 解决方案: 检查电源电压是否在规定的范围内(4.5V ~ 5.5V),确保系统负载适配。


    7. 总结和推荐



    CA-IS3062 隔离式 CAN 收发器以其卓越的性能和高度集成的设计,成为工业自动化领域不可或缺的关键部件。它具备高隔离耐压、高共模瞬态抗扰度和高温度适应性等显著特点,特别适用于需要信号隔离和电源转换的应用场景。无论是从技术参数还是从实际应用的角度来看,都是一款值得推荐的产品。在使用时,请务必遵循正确的安装和使用规范,确保系统的稳定性和可靠性。

CA-IS3062W参数

参数
支持协议 -
收发器数量 -
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -
通用封装 SOIC-16-300MIL

CA-IS3062W厂商介绍

CHIPANALOG是一家电子元器件分销商,专注于提供模拟、混合信号和电源管理集成电路。公司主营产品包括但不限于以下几类:

1. 模拟信号链:包括放大器、比较器、数据转换器(ADC/DAC)、接口电路等。
2. 电源管理:涵盖电源监控、电池管理、电源转换和分配解决方案。
3. 接口和通信:包括各种串行和并行通信接口、以太网解决方案等。
4. 微控制器和处理器:提供各种微控制器和处理器,以满足不同的控制和计算需求。

CHIPANALOG的产品广泛应用于以下领域:

- 工业控制:用于自动化、机器人和制造过程的控制。
- 汽车电子:为现代汽车提供关键的电子控制单元。
- 医疗设备:在医疗成像、监测和治疗设备中发挥作用。
- 消费电子:用于智能手机、平板电脑和其他便携式设备。
- 通信系统:在网络基础设施和无线通信设备中提供支持。

CHIPANALOG的优势在于:

- 广泛的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 供应链管理:确保供应链的稳定性和可靠性,减少供应链中断的风险。
- 快速响应:对市场变化和客户需求快速响应,提供及时的服务和解决方案。

CA-IS3062W数据手册

厂牌 PDF简要描述 下载
CHIPANALOG/上海川土微电子 CAN芯片 CHIPANALOG/上海川土微电子 CA-IS3062W CA-IS3062W数据手册

CA-IS3062W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.2301
10+ ¥ 14.3934
30+ ¥ 12.8352
100+ ¥ 11.267
500+ ¥ 10.5478
1000+ ¥ 10.2182
库存: 1305
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 17.23
