CA-IF1051HS

产品分类: CAN芯片
产品描述:
供应商型号: 31M-CA-IF1051HS
供应商: 云汉优选
标准整包数: 1

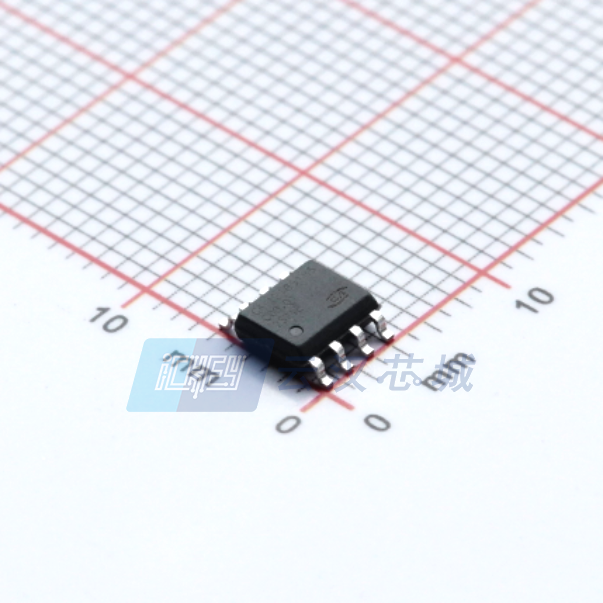

CHIPANALOG/上海川土微电子 CAN芯片 CA-IF1051HS

CA-IF1051HS概述

    CA-IF1051 CAN 收发器技术手册

    1. 产品简介


    CA-IF1051是由上海川土微电子有限公司推出的CAN(Controller Area Network)收发器,具备CAN FD(Flexible Data-Rate)功能以及多种保护机制。该产品适用于工业控制、建筑自动化、HVAC(Heating Ventilation and Air Conditioning)、开关柜等多种应用场景。CA-IF1051收发器符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准,支持高达2Mbps的数据传输速率。

    2. 技术参数


    - 数据传输速率:最高支持2Mbps(符合ISO 11898-2:2016和ISO 11898-5:2007标准)
    - 传播延迟:对称传播延迟时间,支持快速循环时间
    - 总线和逻辑引脚状态:未上电时处于高阻态,避免无负载状态下毛刺脉冲的产生
    - 保护特性:
    - 总线端口ESD保护:±4kV(H型号)和±8kV(非H型号)
    - 总线故障保护:±70V(H型号)和±58V(非H型号)
    - 欠压保护:VCC电源引脚上的欠压保护
    - 驱动显性超时:在低至2kbps的数据速率下运行
    - 热关断保护:当结温超过170°C时自动关断
    - 接收器共模输入电压:±30V
    - 典型循环延迟:110ns
    - 结温范围:-55°C至150°C

    3. 产品特点和优势


    CA-IF1051的主要优势在于其卓越的保护特性和高性能的通信能力。具体而言:
    - 高速数据传输:支持高达2Mbps的数据速率,符合CAN FD标准,实现高效通信。
    - 可靠的安全保护:内置总线端口ESD保护和总线故障保护,确保在恶劣环境中也能稳定运行。
    - 稳健的电气性能:具有高共模输入电压范围和快速循环时间,适合于各种复杂的应用环境。
    - 灵活的操作模式:支持常规模式和静默模式,适应不同的应用场景需求。
    - 广泛的温度范围:在-55°C至150°C范围内都能稳定工作,适用于极端环境下的工业控制。

    4. 应用案例和使用建议


    CA-IF1051收发器广泛应用于工业控制、建筑自动化、HVAC系统和开关柜等领域。例如,在工业控制系统中,它可作为节点间的通信桥梁,确保高效的实时数据交换。
    使用建议:
    - 正确布线:多节点CAN应用中,确保端口间保持统一的阻抗,避免使用星型连接方式。
    - 保护端口:对于总线接口,需安装适当的ESD保护电路,以应对潜在的静电放电风险。
    - 电源管理:使用适当的电源滤波电容,尤其是在VCC和GND之间,以确保稳定的电源供应。

    5. 兼容性和支持


    - 封装形式:提供SOIC8和DFN8两种封装形式,方便不同应用场合的选择。
    - 技术支持:制造商提供详尽的技术手册和支持服务,帮助用户快速掌握产品特性并完成应用设计。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动
    - 解决方案:检查VCC电压是否处于推荐的工作区间(4.5V~5.5V),同时确认VCC和GND之间是否接入了0.1μF的电容。
    - 问题:接收端信号不稳定
    - 解决方案:检查输入端口是否出现噪声干扰,确认连接电缆的阻抗匹配是否良好。

    7. 总结和推荐


    CA-IF1051 CAN收发器凭借其出色的电气性能和高度的可靠性,非常适合用于高速工业控制应用中。无论是需要数据传输效率还是要求严格的安全保护,CA-IF1051都是理想的选择。强烈推荐使用该产品,并根据具体应用场景制定详细的布线和供电方案。

CA-IF1051HS参数

参数
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
驱动器数 -
接收器数量 -
支持协议 -
收发器数量 -
通用封装 SOIC-8

CA-IF1051HS厂商介绍

CHIPANALOG是一家电子元器件分销商,专注于提供模拟、混合信号和电源管理集成电路。公司主营产品包括但不限于以下几类:

1. 模拟信号链:包括放大器、比较器、数据转换器(ADC/DAC)、接口电路等。
2. 电源管理:涵盖电源监控、电池管理、电源转换和分配解决方案。
3. 接口和通信:包括各种串行和并行通信接口、以太网解决方案等。
4. 微控制器和处理器:提供各种微控制器和处理器,以满足不同的控制和计算需求。

CHIPANALOG的产品广泛应用于以下领域:

- 工业控制:用于自动化、机器人和制造过程的控制。
- 汽车电子:为现代汽车提供关键的电子控制单元。
- 医疗设备:在医疗成像、监测和治疗设备中发挥作用。
- 消费电子:用于智能手机、平板电脑和其他便携式设备。
- 通信系统:在网络基础设施和无线通信设备中提供支持。

CHIPANALOG的优势在于:

- 广泛的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 供应链管理:确保供应链的稳定性和可靠性,减少供应链中断的风险。
- 快速响应:对市场变化和客户需求快速响应,提供及时的服务和解决方案。

CA-IF1051HS数据手册

厂牌 PDF简要描述 下载
CHIPANALOG/上海川土微电子 CAN芯片 CHIPANALOG/上海川土微电子 CA-IF1051HS CA-IF1051HS数据手册

CA-IF1051HS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.05
10+ ¥ 2.41
30+ ¥ 2.11
100+ ¥ 1.73
500+ ¥ 1.56
1000+ ¥ 1.45
库存: 2500
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 3.05
