ATA6560-GAQW

产品分类: CAN芯片

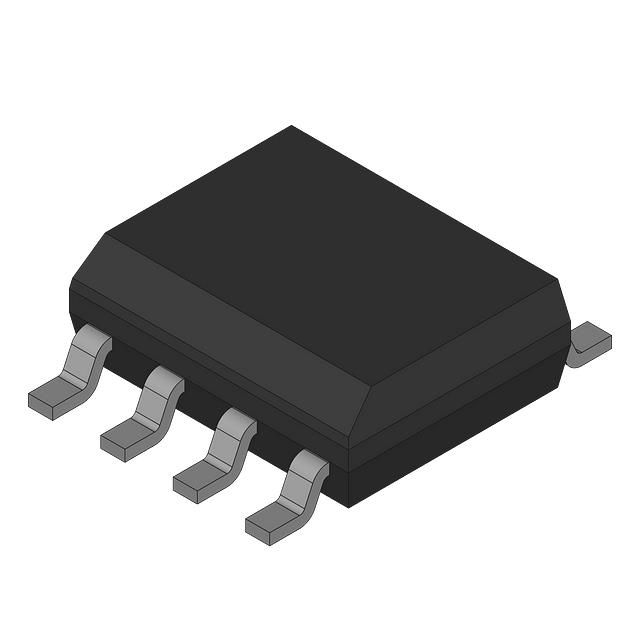

产品描述: 50mA CANbus 1 1 1 4.5V 5.5V 5Mbps SOIC-8 贴片安装,黏合安装 4.9mm*3.9mm*1.65mm
供应商型号: 14M-ATA6560-GAQW
供应商: 云汉优选
标准整包数: 1

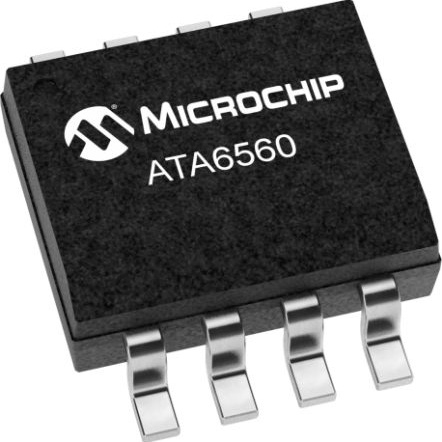

MICROCHIP TECHNOLOGY CAN芯片 ATA6560-GAQW

ATA6560-GAQW概述


    产品简介


    产品名称: ATA6560/1 CAN 高速收发器
    产品类型: 高速CAN收发器
    主要功能:
    - 兼容ISO 11898-2、ISO 11898-5 和 SAE J2284标准
    - 支持CAN FD通信协议
    - 最高通信速度可达5 Mbps
    - 低电磁发射(EME)和高电磁抗扰性(EMI)
    - 支持静默模式和远程唤醒功能
    - 稳定的供电条件下提供理想的被动行为
    应用领域:
    - 汽车行业
    - 工业控制
    - 航空航天
    - 医疗设备
    - 消费电子产品

    技术参数


    | 参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VVCC | 供电电压 | 4.5 | - | 5.5 | V |
    | IVCCsil | 静默模式供电电流 | 1.9 | 2.5 | 3.2 | mA |
    | IVCCrec | 复位态供电电流 | - | 2 | 5 | mA |
    | IVCCdom | 主导态供电电流 | 20 | 50 | 70 | mA |
    | IVCCSTBY| 待机模式供电电流 | - | - | 12 | µA |
    | IIOrec | 正常和静默模式输入电流 | 10 | 80 | 250 | µA |
    | IIOrdom | 正常和静默模式主导态输入电流 | 50 | 350 | 500 | µA |
    | IIOSTBY | 待机模式输入电流 | - | - | 1 | µA |
    | Vuvd(VCC)| 供电电压欠压检测阈值 | 2.75 | - | 4.5 | V |
    | Vuvd(VIO)| 输入电压欠压检测阈值 | 1.3 | - | 2.7 | V |

    产品特点和优势


    - 合规性强:完全符合ISO 11898-2、ISO 11898-5和SAE J2284标准。
    - 高性能通信:最高通信速度可达5 Mbps。
    - 强大的抗干扰能力:低电磁发射和高电磁抗扰性,非常适合在汽车等环境中使用。
    - 节能设计:待机模式下电流消耗极低,有助于延长电池寿命。
    - 高可靠性:具有过温保护、短路保护、过电压检测等多种安全保护机制。

    应用案例和使用建议


    应用案例:
    ATA6560/1 高速CAN收发器广泛应用于汽车电子系统、工业自动化、航空航天等领域。例如,在汽车内部网络中,它可用于连接不同节点之间的数据传输,实现稳定可靠的数据交换。
    使用建议:
    - 在选择外部电容时,请根据具体的应用场景和外部稳压器的要求来确定电容的大小。
    - 为了确保良好的散热效果,在使用VDFN封装时,务必确保热焊盘始终接地。
    - 在高噪声环境中使用时,建议增加滤波电路以减少干扰。

    兼容性和支持


    - 兼容性:ATA6560/1可以与不同类型的微控制器直接接口,只需根据不同的应用场景选择合适的版本。
    - 支持和维护:制造商提供详细的文档和技术支持,帮助用户快速解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 设备在待机模式下电流消耗过大。
    - 解决方案: 检查供电电压是否正常,确认所有控制引脚(如STBY和NSIL)处于正确的状态。
    2. 问题: 数据在传输过程中出现错误。
    - 解决方案: 检查物理层连接是否良好,确保信号质量和线路长度符合规范要求。
    3. 问题: 设备无法进入正常工作模式。
    - 解决方案: 确认供电电压是否稳定,检查控制引脚(如TXD和STBY)的状态是否正确设置。

    总结和推荐


    综合评估:
    ATA6560/1 是一款高性能的CAN高速收发器,适用于各种高要求的应用场景。其强大的抗干扰能力和稳定的性能表现使其成为汽车、工业和航空航天领域的理想选择。
    推荐使用:
    鉴于其卓越的性能和广泛应用前景,强烈推荐给需要高性能CAN总线接口的用户。无论是汽车电子系统还是工业自动化设备,ATA6560/1都是一个值得信赖的选择。

ATA6560-GAQW参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
数据速率 5Mbps
驱动器数 1
接收器数量 1
支持协议 CANbus
收发器数量 1
典型供电电流 50mA
长*宽*高 4.9mm*3.9mm*1.65mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ATA6560-GAQW厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATA6560-GAQW数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY CAN芯片 MICROCHIP TECHNOLOGY ATA6560-GAQW ATA6560-GAQW数据手册

ATA6560-GAQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3842
10+ ¥ 3.9845
30+ ¥ 3.1206
100+ ¥ 2.7594
300+ ¥ 2.6563
4000+ ¥ 2.579
库存: 5805
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 4.38
