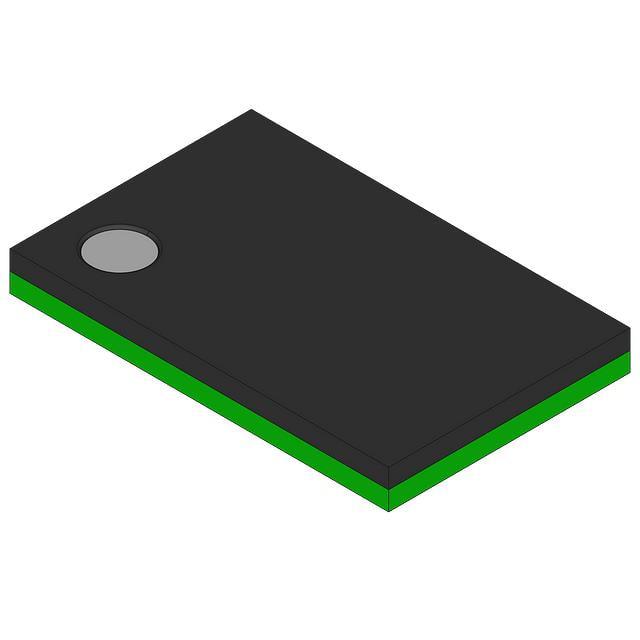

74LVC16245AEV,518

厂牌: NXP SEMICONDUCTORS
产品描述: 三态 2 8 1.2V 3.6V 24mA Non-Inverting,Transceiver 24mA 贴片安装
供应商型号: CY-74LVC16245AEV,518
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 74LVC16245AEV,518

74LVC16245AEV,518概述

    #

    产品简介


    74LVC16245A 和 74LVCH16245A 是16位总线收发器,提供双向非反相三态总线兼容输出。该器件具备两个输出使能(nOE)输入,便于级联操作,以及两个发送/接收(nDIR)输入,用于方向控制。nOE 控制输出,以确保总线有效隔离。此器件可以作为两个8位收发器或一个16位收发器使用。
    输入可以从3.3V或5V设备驱动。当禁用时,输出上可承受高达5.5V的电压。这些特性使得这些器件适用于混合3.3V和5V应用。74LVCH16245A还提供了数据输入上的总线保持电路,无需外部上拉电阻即可维持未使用输入的状态。
    #

    技术参数


    | 参数 | 值 |

    | 工作电压范围 | 1.2V至3.6V |
    | 输入高电平电压(VIH) | 视供电电压而定 |
    | 输入低电平电压(VIL) | 视供电电压而定 |
    | 输出高电平电压(VOH) | VCC-0.2V 至 VCC-0.3V |
    | 输出低电平电压(VOL) | 0.2V至0.8V |
    | 静态电流(ICC) | 0.1mA至80mA |
    | 动态延迟时间(tpd) | 1.0ns至13.8ns |
    | 工作温度范围 | -40°C至+85°C 或 -40°C至+125°C |
    #

    产品特点和优势


    1. 5V容错输入/输出:能够无缝接口5V逻辑电平。
    2. 宽供电电压范围:支持从1.2V到3.6V的工作电压。
    3. 低功耗:CMOS架构保证低功耗运行。
    4. 多功能设计:支持多种封装形式(如SSOP48、TSSOP48等),适应不同应用场景。
    5. ESD保护:符合行业标准,HBM超2000V,MM超200V,CDM超1000V。
    6. 工业级温度支持:-40°C至+125°C的工作温度范围。
    #

    应用案例和使用建议


    应用案例:
    - 嵌入式系统:适合用于需要混合电压环境的嵌入式处理器间通信。
    - 数据总线扩展:广泛应用于需要多设备间高效数据传输的应用中。
    - 通信模块:适合各类串行和并行通信协议。
    使用建议:
    1. 确保正确连接电源和接地:为防止损坏,需正确连接电源和接地端子。
    2. 合理规划布局:在PCB设计中,应尽量减少信号走线长度,降低电磁干扰。
    3. 注意ESD防护:在实际操作中,应采取防静电措施,避免器件因静电而损坏。
    #

    兼容性和支持


    - 兼容性:支持与多种主流逻辑电平的设备接口,包括TTL和CMOS。
    - 支持服务:提供详尽的技术文档和支持,包括设计指南和故障排除手册。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压和接地点连接是否正确。 |
    | 数据传输不稳定 | 确保信号走线短且屏蔽良好。 |
    | 器件过热 | 检查散热设计是否合理。 |
    #

    总结和推荐


    综合评估:
    74LVC16245A和74LVCH16245A是高性能、高可靠性的总线收发器,特别适合于复杂嵌入式系统的应用需求。其广泛的电压适应性、紧凑的封装形式和良好的电气特性使其在市场上具有很强的竞争力。
    推荐结论:
    对于需要高性能、稳定性和广泛兼容性的项目,强烈推荐选用74LVC16245A或74LVCH16245A。无论是研发还是批量生产,这些器件都将是理想的选择。

74LVC16245AEV,518参数

参数
输出类型 三态
逻辑功能 Non-Inverting,Transceiver
低电平输出电流 24mA
高电平输出电流 24mA
输入类型 -
输出数量 -
Iq-静态电流 -
每元件位数 8
极性 -
输入数量 -
最大工作供电电压 3.6V
元件数量 2
最小工作供电电压 1.2V
安装方式 贴片安装
零件状态 在售
包装方式 散装
