PEMI4QFN/LP,132

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 65Ω 4 2 是 RC (Pi) XFDFN-8 贴片安装 1.7mm*1.2mm*500μm
供应商型号: CY-PEMI4QFN/LP,132
供应商: Avnet
标准整包数: 1

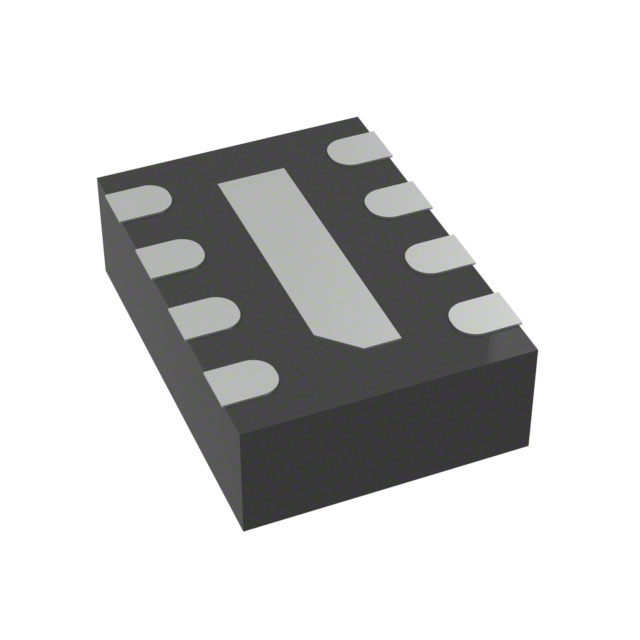

NXP SEMICONDUCTORS EMI滤波器 PEMI4QFN/LP,132

PEMI4QFN/LP,132概述

    产品概述:低通滤波器RC家族

    产品简介


    RC低通滤波器家族是专为便携式通信或计算设备的输入输出端口设计的,旨在提供对不必要的射频信号的过滤。这些设备集成了防静电放电(ESD)保护功能,能够承受高达±25kV的电压。
    这些设备采用单晶硅技术制造,使用无铅塑料封装。它们广泛应用于各种场合,例如手机、个人通信系统(PCS)移动手持设备、无线数据系统等领域。

    技术参数


    以下是RC低通滤波器的关键技术规格:
    - 通道系列电阻 (Rs(ch)):不同型号分别为20Ω, 45Ω, 65Ω, 100Ω, 和200Ω。
    - 通道电容 (Cch):随型号变化,范围从15pF到40pF,测试条件为f = 100kHz, Vbias(DC) =0V。
    - 供电电压 (VCC):-0.5V 至 +5.6V。
    - 静电放电电压 (VESD):最高可达±25kV接触放电。
    - 通道功率耗散 (Pch):最大60mW(Tamb=85°C)。
    - 总功率耗散 (Ptot):最大120mW(Tamb=85°C)。
    - 存储温度 (Tstg):-55°C至+150°C。
    - 工作环境温度 (Tamb):-40°C至+85°C。

    产品特点和优势


    1. 环保材料:无铅、符合RoHS标准且不含卤素和锑。
    2. 集成多种滤波网络:提供1、2、4、6和8通道的π型RC滤波网络。
    3. 卓越的ESD防护:可承受高达±25kV的静电放电,远超行业标准。
    4. 高可靠性:具备良好的电磁干扰(EMI)和射频干扰(RFI)抑制能力。

    应用案例和使用建议


    1. 应用案例:
    - 手机和个人通信系统的移动手持设备。
    - 无绳电话。
    - 无线数据系统(WAN/LAN)。

    2. 使用建议:
    - 在数字接口如LCD接口使用时,需根据负载、时钟速度、驱动能力和上升/下降时间要求选择合适的滤波器。
    - 对于低速接口,如键盘、低速串行接口和低速控制信号,建议使用这种小型化的滤波器来提高EMI和ESD保护性能。


    兼容性和支持


    该RC低通滤波器家族具有出色的兼容性,可以轻松应用于各种印刷电路板(PCB)设计中。Nexperia公司提供全面的技术支持,如有任何疑问可联系最近的销售办公室。

    常见问题与解决方案


    1. 问题:ESD电压过高导致损坏?
    解决方法:确保正确安装并连接所有接地线以减少ESD影响。

    2. 问题:频率响应不符合预期?
    解决方法:检查设备是否在指定的工作范围内使用,确认所有接线正确连接。

    3. 问题:出现异常的插入损耗?
    解决方法:核查电源电压是否正常,必要时重新校准测试设备。

    总结和推荐


    RC低通滤波器家族是一款高性能、多功能的滤波设备,特别适用于需要高度可靠性和稳定性的场合。无论是EMI还是RFI过滤,它都能提供有效的保护。我们强烈推荐在各种通信设备中使用这款产品。由于其出色的特性及广泛的应用范围,RC低通滤波器家族无疑是在设计通信设备时不可或缺的选择。

PEMI4QFN/LP,132参数

参数
截止频率 -
滤波器阶数 2
中心频率 -
电路技术 RC (Pi)
通道数 4
电阻 65Ω
额定电压-DC -
电感值 -
额定电流 -
ESD保护
电容值 -
长*宽*高 1.7mm*1.2mm*500μm
通用封装 XFDFN-8
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PEMI4QFN/LP,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI4QFN/LP,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS PEMI4QFN/LP,132 PEMI4QFN/LP,132数据手册

PEMI4QFN/LP,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0777 ¥ 0.6563
5000+ $ 0.0777 ¥ 0.6563
库存: 30332
起订量: 1524 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 656.3
