首页  >  产品百科  >  IP4254CZ8-4,118

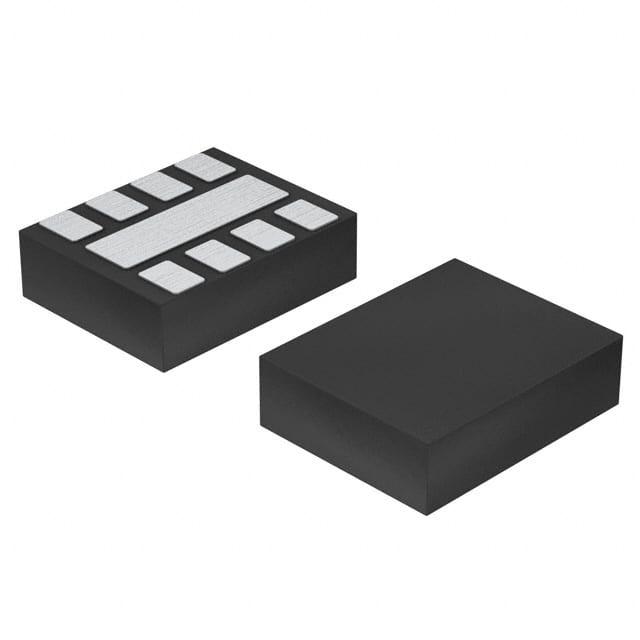

IP4254CZ8-4,118

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 100Ω 4 2 是 RC (Pi) XFDFN-8(EP) 贴片安装 1.7mm*1.35mm*500μm
供应商型号: CY-IP4254CZ8-4,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS EMI滤波器 IP4254CZ8-4,118

IP4254CZ8-4,118概述


    产品简介


    产品类型:4、6 和 8 通道 RC 低通滤波器阵列
    主要功能:提供对便携式通信或计算设备 I/O 端口的 RF 信号过滤,并集成二极管以保护下游组件免受高达±30 kV 的静电放电(ESD)电压的影响。
    应用领域:广泛应用于多种设备中的通用电磁干扰(EMI)和射频干扰(RFI)过滤及下游 ESD 保护,如手机、个人通信系统(PCS)移动设备、无绳电话、无线数据系统、移动互联网设备(MID)、便携式媒体播放器(PMP)等。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 信道电容 | 10-30 pF | pF |
    | 信道串联电阻 | 32-240 Ω | Ω |
    | 供电电压范围 | -0.5至+5.6 | V |
    | 工作温度范围 | -40至+85 | °C |
    | 存储温度范围 | -55至+150 | °C |

    产品特点和优势


    - 无铅,符合 RoHS 标准且不含卤素和锑(暗绿色合规)
    - 集成 π 型 RC 滤波网络
    - ESD 保护等级高达±30 kV 接触放电,远超 IEC 61000-4-2 标准的 Level 4
    - 超薄 QFN 塑料封装,引脚间距为0.4毫米,高度仅0.55毫米

    应用案例和使用建议


    案例:
    - 在 SDHC 内存卡接口中使用 IP4252CZ12-6-TTL 或 IP4252CZ16-8-TTL 以实现高效率的 EMI 过滤和 ESD 保护,适用于数据总线、时钟信号等。
    使用建议:
    - 对于需要更多信道的应用,可以选择更高信道数量的型号,如 IP4252CZ16-8-TTL。
    - 需要仔细考虑电源电压和温度范围,确保选择合适的产品以匹配具体应用需求。

    兼容性和支持


    - 兼容性:与多数主流通信协议和系统兼容,适合在多种便携式设备中应用。
    - 支持:厂商提供详尽的技术文档、用户指南和支持服务,以确保客户能够充分理解和使用产品。

    常见问题与解决方案


    - 问题:如何在高低温环境下稳定运行?
    - 解决方案:确认选择的产品型号在指定的温度范围内工作,并采取适当的散热措施。
    - 问题:ESD 保护能力不足?
    - 解决方案:确保正确安装并使用符合标准的接地和保护装置,必要时可添加额外的 ESD 保护元件。

    总结和推荐


    优点:
    - 高效的 EMI/RFI 过滤能力
    - 出色的 ESD 保护性能
    - 超薄封装,节省空间
    推荐:
    - 强烈推荐用于各种便携式通信和计算设备中的 EMI/RFI 过滤和 ESD 保护应用。其卓越的性能和广泛适用性使其成为市场的优质选择。

IP4254CZ8-4,118参数

参数
电容值 -
滤波器阶数 2
ESD保护
截止频率 -
电阻 100Ω
中心频率 -
通道数 4
额定电流 -
电路技术 RC (Pi)
额定电压-DC -
电感值 -
长*宽*高 1.7mm*1.35mm*500μm
通用封装 XFDFN-8(EP)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

IP4254CZ8-4,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

IP4254CZ8-4,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS IP4254CZ8-4,118 IP4254CZ8-4,118数据手册

IP4254CZ8-4,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0604 ¥ 0.5104
5000+ $ 0.0604 ¥ 0.5104
库存: 320065
起订量: 1960 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 510.4
