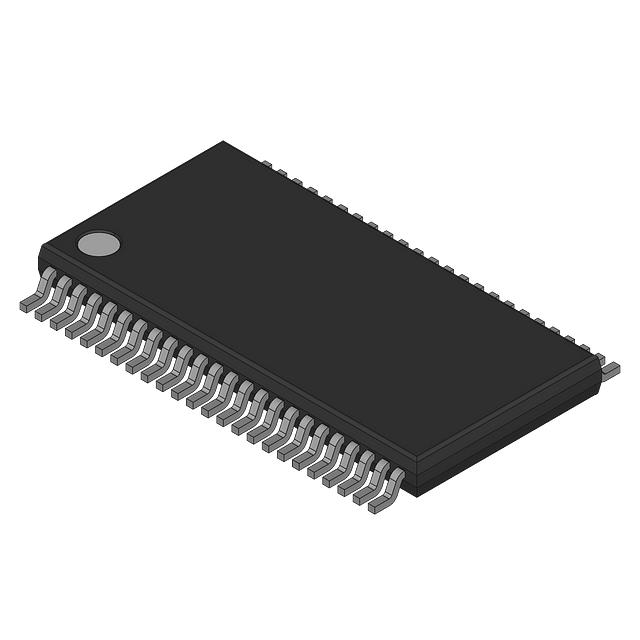

74ABT16244ADGG,118

厂牌: NXP SEMICONDUCTORS
产品描述: 三态 4 4 4.5V 5.5V 64mA Buffer,Non-Inverting 32mA TSSOP-48 贴片安装
供应商型号: CY-74ABT16244ADGG,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 74ABT16244ADGG,118

74ABT16244ADGG,118概述

    # Nexperia 74ABT16244A 16-bit Buffer/Line Driver Technical Overview

    产品简介


    Nexperia 的 74ABT16244A 是一款高性能 BiCMOS(双极互补金属氧化物半导体)器件,特别适合驱动总线线路。这款 16 位缓冲器集低静态和动态功耗、高速度以及高输出驱动能力于一体。每四个输入端口由一个输出使能引脚(1OE、2OE、3OE、4OE)控制,每个使能引脚分别控制四个三态输出。它适用于各种需要高效、可靠的数据缓冲和传输的应用场景。

    技术参数


    工作条件
    - 电源电压范围: 4.5 V 到 5.5 V
    - 输入电压范围: 0 V 到 VCC
    - 输出电流:
    - 高电平输出电流: 最大值 -32 mA
    - 低电平输出电流: 最大值 64 mA
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    极限值
    - 供电电压: -0.5 V 到 +7.0 V
    - 输入电压: -1.2 V 到 +7.0 V
    - 输出电压: 输出在关闭状态或高电平状态时,最大值 +5.5 V
    - 输入钳位电流: VI < 0 V 时的最大值 -18 mA
    - 输出钳位电流: VO < 0 V 时的最大值 -50 mA
    - 热击穿耐受: 接合点温度 150°C
    - 静电放电保护:
    - HBM (人体模型) JESD-A114E 超过 2000 V
    - CDM (充电设备模型) JESD 22-C101-C 超过 1000 V

    产品特点和优势


    - 16位总线接口: 高效传输数据。
    - 多个VCC和GND引脚: 减少切换噪声。
    - 上电三态: 电源开启时,输出保持三态,提高系统稳定性。
    - 强大的输出能力: 高达 +64 mA 和 -32 mA。
    - 支持热插拔: 可以在运行时插入和拔出。
    - 高性能耐受性: 符合JESD 78 Class II标准。
    - 优越的静电保护: 提供高抗ESD性能。

    应用案例和使用建议


    应用案例
    74ABT16244A 主要应用于需要高速、高可靠性的数字电路系统中,例如微处理器总线驱动、通信接口、计算机系统等。
    使用建议
    - 确保供电电压稳定在4.5V到5.5V之间,避免电压波动导致的不稳定。
    - 注意热管理,确保工作环境温度在-40°C至+85°C范围内。
    - 使用多个VCC和GND引脚可以有效减少信号传输中的噪声干扰。

    兼容性和支持


    - 74ABT16244A 支持多种封装形式,包括TSSOP48和SSOP48,便于不同应用场合选择。
    - Nexperia 提供详尽的技术文档和支持服务,有助于客户进行设计和调试。

    常见问题与解决方案


    1. 问题: 设备在电源启动时无法正常工作。
    - 解决方案: 检查供电电压是否稳定在规定范围内,并确认所有输入和输出引脚连接正确。

    2. 问题: 设备存在过热现象。
    - 解决方案: 确保设备周围有足够的散热空间,或者采用外部散热措施如散热片。

    3. 问题: 设备出现异常电磁干扰。
    - 解决方案: 在电源引脚上增加去耦电容,以降低噪声影响。

    总结和推荐


    Nexperia 的 74ABT16244A 是一款高性能、高可靠性的16位缓冲器,适用于需要高速、高驱动能力的应用场景。其独特的三态输出、高抗ESD能力和易于热插拔等特点使其在市场上具有很强的竞争力。对于需要高效数据缓冲和传输的系统,我们强烈推荐使用这款产品。

74ABT16244ADGG,118参数

参数
输出类型 三态
Iq-静态电流 -
输入数量 -
元件数量 4
每元件位数 4
低电平输出电流 64mA
极性 -
输出数量 -
输入类型 -
最小工作供电电压 4.5V
高电平输出电流 32mA
最大工作供电电压 5.5V
逻辑功能 Buffer,Non-Inverting
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
