首页  >  产品百科  >  74LVC16244ADGG,112

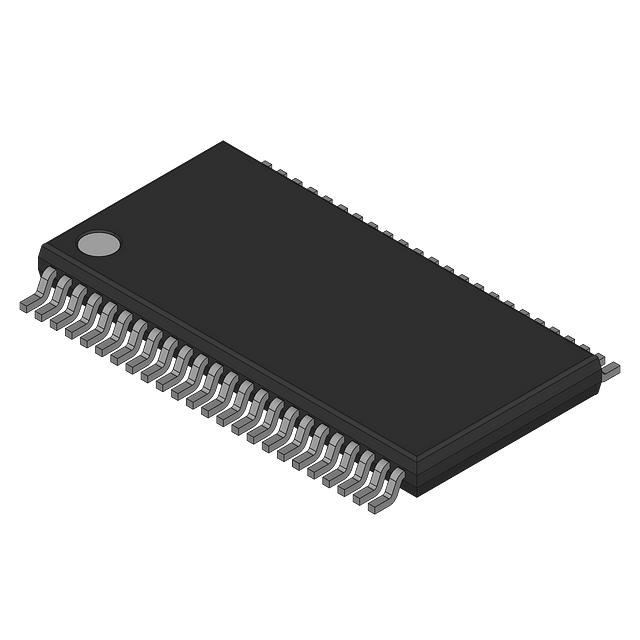

74LVC16244ADGG,112

厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74LVC16244ADGG,112
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 74LVC16244ADGG,112

74LVC16244ADGG,112概述

    74LVC16244A; 74LVCH16244A 技术手册

    1. 产品简介


    74LVC16244A 和 74LVCH16244A 是一款16位非反相缓冲器/线驱动器,具有三态总线兼容输出。这种设备可以配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器。每个输出使能输入(1OE 至 4OE)控制四个三态输出。这些器件的高电平会将输出置于高阻抗关闭状态。输入可以从3.3V或5V器件驱动。当禁用时,输出上可以施加高达5.5V的电压。这些特性使得这些器件能够用于混合3.3V和5V的应用场合。74LVCH16244A还具有数据输入上的总线保持功能,无需外部拉电阻即可保持未使用的输入状态。

    2. 技术参数


    - 输入/输出耐压:5V
    - 工作电压范围:1.2V 到 3.6V
    - 输入电流:-50mA 到 +50mA
    - 输出电流:-50mA 到 +50mA
    - 封装形式:SSOP48、TSSOP48、TVSOP48
    - 存储温度范围:-65°C 到 +150°C
    - 功能特性:低功耗CMOS、宽电源电压范围、快速传播延迟、高静电放电保护(HBM超过2000V,MM超过200V)

    3. 产品特点和优势


    - 5V 输入/输出耐压:便于与5V逻辑接口。
    - 低功耗:CMOS架构确保低功耗。
    - 总线保持功能:避免了外部上拉电阻的需求。
    - 广泛的工作温度范围:-40°C 至 +125°C。
    - 高静电放电保护:满足JEDEC标准,抗ESD能力较强。

    4. 应用案例和使用建议


    这些器件广泛应用于工业控制系统、数据传输、通信系统等领域。例如,在汽车电子系统中,74LVC16244A 和 74LVCH16244A 可以用于处理传感器信号的缓冲和驱动。在具体使用时,建议根据负载情况选择合适的封装形式。例如,对于需要紧凑布局的设计,可以选用TSSOP48封装。对于需要更高散热性能的设计,可以选择SSOP48封装。

    5. 兼容性和支持


    这些器件与大多数标准TTL和CMOS电路兼容。厂商提供了详细的技术文档和支持服务,包括设计指南、应用笔记和故障排除指南。这些资源可以帮助用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题1:输入电压超出范围。
    - 解决方案:确保输入电压不超过5.5V,或者在输入端连接限流电阻。
    - 问题2:输出电压不稳定。
    - 解决方案:检查电源电压是否稳定,确保接地良好,并适当增加输出负载电容。
    - 问题3:ESD损坏。
    - 解决方案:在安装过程中采取防静电措施,如佩戴防静电手环。

    7. 总结和推荐


    综上所述,74LVC16244A 和 74LVCH16244A 是高性能的16位缓冲器/线驱动器,具有广泛的适用性和优良的性能。这些器件特别适用于需要高速数据传输、低功耗和高可靠性的应用场合。鉴于其广泛的功能特性和优秀的性能指标,强烈推荐在设计中使用这些器件。
    通过以上详细介绍,我们希望您对74LVC16244A 和 74LVCH16244A 的技术特性和应用有了更深入的了解。这些器件的卓越性能和广泛适用性使其成为众多应用场景的理想选择。

74LVC16244ADGG,112参数

参数
Iq-静态电流 -
逻辑功能 -
低电平输出电流 -
每元件位数 -
输入数量 -
输出数量 -
最小工作供电电压 -
极性 -
输入类型 -
输出类型 -
元件数量 -
最大工作供电电压 -
高电平输出电流 -
通用封装 TSSOP48
零件状态 在售
包装方式 散装,管装

74LVC16244ADGG,112厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC16244ADGG,112数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 缓冲器/驱动器/收发器 NXP SEMICONDUCTORS 74LVC16244ADGG,112 74LVC16244ADGG,112数据手册

74LVC16244ADGG,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.334 ¥ 2.8745
500+ $ 0.3309 ¥ 2.8484
1000+ $ 0.3216 ¥ 2.7177
5000+ $ 0.3216 ¥ 2.7177
库存: 5758
起订量: 348 增量: 1
交货地:
最小起订量为:300
合计: ¥ 862.35
直接购买
加入购物车
