NRF5340 AUDIO DK

产品分类: 射频配件
产品描述: Nrf5340 Bluetooth Development Kit
供应商型号:
供应商:
标准整包数: 0
NORDIC SEMICONDUCTOR 射频配件 NRF5340 AUDIO DK

NRF5340 AUDIO DK概述

    nRF5340 Audio DK 技术手册概述



    产品简介




    nRF5340 Audio DK 是一个集成了蓝牙低功耗音频(Bluetooth LE Audio)支持的开发套件,旨在为蓝牙 LE 音频产品的开发提供理想平台。该套件基于 Nordic Semiconductor 的 nRF5340 系统级芯片(SoC),并且包含了各种功能丰富的接口和组件,能够实现多种音频应用场景。


    技术参数




    nRF5340 SoC


    - 高性能应用处理器:128/64 MHz Arm Cortex-M33,带有浮点单元(FPU)和数字信号处理指令(DSP)
    - 闪存和RAM:1 MB Flash + 512 KB RAM
    - 全可编程超低功耗网络处理器:64 MHz Arm Cortex-M33,2 KB 指令缓存
    - 存储空间:256 KB Flash 和 64 KB RAM
    - 安全特性:Arm TrustZone 和 Arm CryptoCell-312,提供可信执行、根信任和安全密钥存储
    - 无线通信协议:支持蓝牙低功耗(BLE),包括 LE Audio,最高 2 Mbps 数据传输速率
    - 近场通信(NFC)
    - 数字接口:包含 96 MHz 加密 QSPI,32 MHz 高速 SPI,4个 UART/SPI/TWI,12 Mbps 全速 USB,I²S,PDM,4个 PWM,2个 QDEC
    - 模数转换器(ADC):12位,200 ksps
    - 工作温度范围:-40°C 到 105°C
    - 供电电压范围:1.7-5.5V

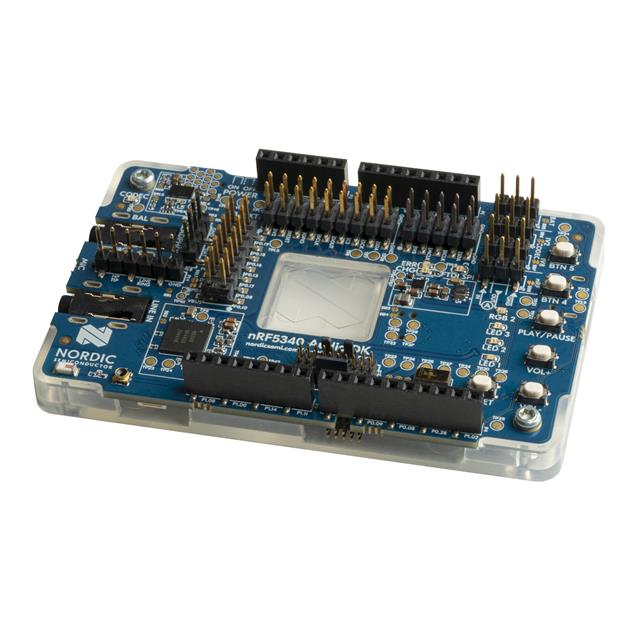

    nRF5340 Audio DK


    - 2.4 GHz 天线
    - 两个 3.5mm 音频插孔:用于模拟输入和耳机输出
    - 五个用户可编程按钮和 LED
    - SD 卡插槽:用于额外存储
    - SEGGER J-Link 调试器:用于编程和调试
    - 电源测量引脚:用于测量电流消耗
    - USB 连接:通过 USB 供电,并且带有电池连接器
    - 编解码器:支持新的低复杂度通信编解码器(LC3),取代了经典的低复杂度子带编解码器(SBC)


    产品特点和优势




    nRF5340 Audio DK 主要特点包括:

    - 蓝牙 LE Audio 支持:相较于传统 SBC 编解码器,LC3 编解码器提供了更优质的音质,同时降低了无线数据传输率。
    - 强大的硬件配置:集成高性能处理器和丰富的接口,适合各类音频应用场景。
    - 开发灵活性:支持多种操作模式,如 USB 适配器、企业头戴式耳机、广播接收器、立体声耳机等。
    - 易用性:附带多样的调试工具和编程资源,便于开发者进行快速开发和测试。


    应用案例和使用建议




    应用案例


    - 蓝牙 LE 音频耳机:使用 nRF5340 Audio DK 开发具有高音质和低延迟特性的蓝牙耳机。
    - 办公头戴式耳机:适用于企业环境,支持多个音频通道,提高团队协作效率。
    - 音频广播解决方案:用于公共场所的音频广播,支持多点对多点的传输模式。

    使用建议


    - 确保正确的电源管理:根据需要使用 Nordic 的 Power Profiler Kit II 进行电流测量,以优化设备的能效。
    - 利用多设备协同:在开发涉及多个音频设备的应用时,考虑使用多个 DK 套件进行协同测试。
    - 探索最新的编解码器技术:优先使用 LC3 编解码器以获得最佳音质体验。


    兼容性和支持




    nRF5340 Audio DK 可以与其他 Nordic Semiconductor 的产品良好兼容,例如 nRF52 系列 SoC、nRF9160 SiP 等。此外,Nordic Semiconductor 提供了全面的技术文档和支持服务,包括软件开发套件(SDK)、教程和开发者论坛,帮助用户更好地进行开发。


    常见问题与解决方案





    常见问题与解决方案




    1. 设备无法正常启动
    - 解决方法:检查供电是否稳定,确认所有连接正确无误。

    2. 音频输出质量不佳
    - 解决方法:尝试更新固件,或者调整 LC3 编解码器的相关参数。

    3. 电流消耗过高
    - 解决方法:利用 Power Profiler Kit II 进行详细的电流消耗分析,并调整相关设置以降低功耗。


    总结和推荐




    总体而言,nRF5340 Audio DK 是一个功能强大且易于使用的开发套件,特别适合开发高品质的蓝牙 LE 音频产品。它不仅具备出色的性能和多样化的功能,还提供了良好的开发支持和服务。强烈推荐给那些寻求高效音频解决方案的开发者和制造商。

NRF5340 AUDIO DK参数

参数
零件状态 在售
包装方式 盒装

NRF5340 AUDIO DK厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF5340 AUDIO DK数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 射频配件 NORDIC SEMICONDUCTOR NRF5340 AUDIO DK NRF5340 AUDIO DK数据手册

NRF5340 AUDIO DK封装设计

查看详情并下载
Symbol
Footprint
3D Model
