CKM12BTW01-001

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-16.00(Dia) 30000Cycles 3A SPDT 焊接安装,面板安装 19mm(长度)*35.2mm(高度)
供应商型号: 633-CKM12BTW01-001
供应商: Mouser
标准整包数: 1

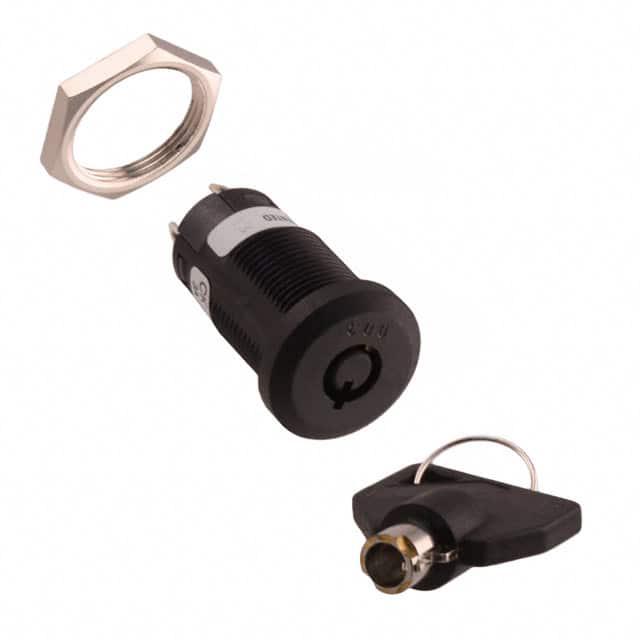

NKK SWITCHES 钥匙锁开关 CKM12BTW01-001

CKM12BTW01-001概述

    高质量电子元器件技术手册:高安全性钥匙开关CK系列

    产品简介


    高安全性钥匙开关CK系列(Series CK High Security Keylocks)是由NNK Switches公司推出的一款高性能电子元器件,专为需要高安全性和可靠性的应用场景设计。CK系列主要包括钥匙开关、指示灯配件、推钮开关等多种类型,广泛应用于工业控制、电力系统、通讯设备、安防系统等领域。其主要功能是实现电路的通断控制,并通过钥匙锁定实现操作权限管理,确保设备的安全性和隐私性。

    技术参数


    - 电气容量:电阻负载下,额定电流为3A@250VAC。
    - 其他电气参数:接触电阻≤20毫欧姆;绝缘电阻≥1,000兆欧姆(@500VDC);耐压能力≥1,000VAC(接触间1分钟),≥1,500VAC(接触与外壳间1分钟)。
    - 机械寿命:≥30,000次循环;电气寿命≥10,000次循环。
    - 静电放电抗扰度:部分型号(CKM)可承受高达15千伏的静电放电(ESD)。
    - 开关角度:2位置型号为90°;3位置型号为45°。

    产品特点和优势


    CK系列钥匙开关具有以下显著特点:
    1. 高安全性设计:采用高端绝缘材料,具备出色的防静电能力(可抵御15千伏的ESD)。
    2. 结构坚固:19毫米型号采用锌合金外壳并镀铬,适用于更高强度的工业环境。
    3. 可靠性高:垂直旋转式切换机构结合自清洁滑动触点,保障长期稳定运行。
    4. 多样化的键位配置:提供平头钥匙和平面/圆形两种键位样式,满足不同需求。
    5. 卓越的环境适应性:可在–25°C至+70°C的温度范围内正常工作,并通过振动和冲击测试验证。

    应用案例和使用建议


    1. 工业控制:CK系列适合用于工业设备的操作权限管理,例如自动化生产线中的控制面板。
    2. 安防系统:通过钥匙开关的唯一识别特性,可用于安全门锁系统的管理。
    3. 通信设备:在电信设备中作为紧急旁路或主电源控制装置。
    使用建议:为了延长开关的使用寿命,在频繁操作的环境中应尽量减少重复启动/关闭的频率,并定期检查安装螺钉的紧固状态以避免震动松动。

    兼容性和支持


    CK系列开关完全符合国际标准,与其他常见的电子模块和系统具有良好的兼容性。NNK Switches公司提供详尽的技术文档和支持服务,用户可以通过官网获得完整的产品资料及售后保障。

    常见问题与解决方案


    1. 问题:钥匙无法插入锁孔。
    解决办法:检查钥匙编号是否匹配,确保开关处于解锁状态再尝试插入钥匙。
    2. 问题:开关出现接触不良现象。
    解决办法:清理开关内部灰尘或更换已磨损的接触部件。

    总结和推荐


    CK系列高安全性钥匙开关以其卓越的性能、灵活的设计和强大的兼容性在市场上表现出色。无论是追求高度安全性的工业控制还是对操作权限管理有严格要求的应用场景,这款产品都是理想的选择。推荐在高可靠性要求的场合优先考虑CK系列钥匙开关。
    欲了解更多信息或订购,请访问官网 [www.nkkswitches.com](http://www.nkkswitches.com)。

CKM12BTW01-001参数

参数
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-16.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
长*宽*高 19mm(长度)*35.2mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKM12BTW01-001厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKM12BTW01-001数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKM12BTW01-001 CKM12BTW01-001数据手册
