A165K-T2M-2

产品分类: 钥匙锁开关
厂牌: OMRON/欧姆龙
产品描述: 30V(DC) On-On DPDT 圆形-16.00(Dia) 250000Cycles 100000Cycles 5A 焊接安装,面板安装 20mm(长度)*18mm(高度)
供应商型号: A165K-T2M-2
供应商: 期货订购
标准整包数: 3000

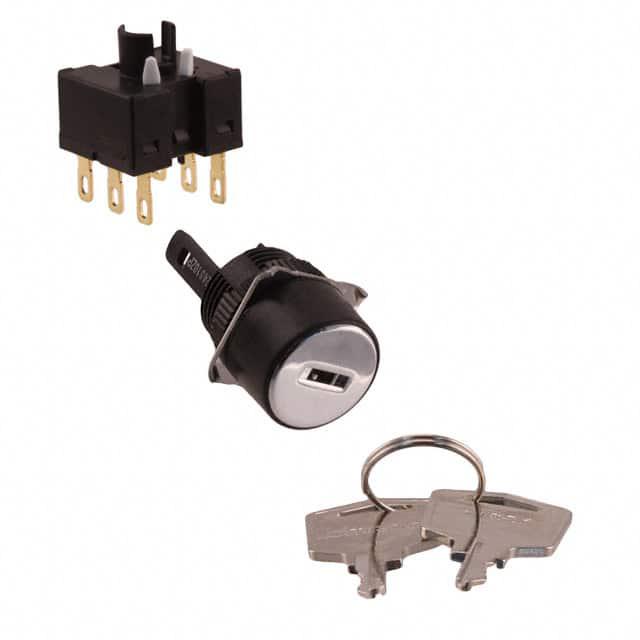

OMRON/欧姆龙 钥匙锁开关 A165K-T2M-2

A165K-T2M-2概述


    产品简介




    Key-type Selector Switch (Detachable) 是一种具备高可靠性的选择开关,其主体为圆柱形且直径为16毫米。它广泛应用于各种需要操作控制的工业设备中,如自动化控制系统、机械设备及仪器仪表等领域。这款开关特别适合需要频繁操作和紧凑安装空间的应用场合。


    技术参数




    - 外形尺寸:圆形(直径16毫米),矩形(具体尺寸见下图)
    - 安装深度:小于28.5毫米
    - 切换容量:标准到微负载
    - 防护等级:油耐受型IP65
    - 额定值:3A/30VDC,5A/125VAC,3A/250VAC
    - 接触形式:单掷双投(SPDT)和双掷双投(DPDT)
    - 操作频率:机械20次/分钟,电气10次/分钟
    - 绝缘电阻:最小100 MΩ(500 VDC时)
    - 击穿电压:同极性终端之间1000 VAC,不同极性终端之间2000 VAC,每个终端与接地端之间2000 VAC
    - 振动阻力:10-55 Hz,1.5 mm双幅(1 ms内故障)
    - 冲击阻力:最大破坏500 m/s²,最大故障150 m/s²(1 ms内故障)
    - 耐用性:机械操作25万次,电气操作10万次
    - 重量:约26.5克(DPDT开关)


    产品特点和优势




    - 短安装深度:安装深度小于28.5毫米,适用于空间受限的安装环境。
    - 广泛的切换能力:从标准负载到微负载都能可靠切换,适应多种应用需求。
    - 高防护等级:油耐受型IP65确保在恶劣环境下也能稳定工作。
    - 多种输出配置:可选2个或3个触点,以满足不同的电气需求。
    - 易于操作:手动和自动复位模式,操作简单方便。


    应用案例和使用建议




    应用案例


    该款开关在自动化设备中常用于多位置选择控制,例如在自动流水线上的方向切换控制、机械设备中的启动停止控制等。

    使用建议


    - 在焊接时,使用手焊或浸焊方式,并在350°C下焊接不超过3秒。
    - 确保电线大小适配所承受的电流,避免导线脱落导致短路。
    - 安装前请确保电源关闭,并正确紧固螺丝,防止损坏。


    兼容性和支持




    该产品与其他开关或控制器具有良好的兼容性,可以轻松集成到现有的工业控制系统中。此外,制造商提供详细的使用说明和技术支持,确保用户能够顺利使用和维护该产品。


    常见问题与解决方案




    - 问题:焊接后导线脱落。
    - 解决方案:严格按照说明书中的焊接条件进行操作,使用非腐蚀性树脂液作为助焊剂。
    - 问题:设备工作时发生振动或冲击导致故障。
    - 解决方案:尽量将设备安装在稳定的位置,避免外部强烈振动或冲击。


    总结和推荐




    总的来说,这款Key-type Selector Switch (Detachable)凭借其短安装深度、广泛的切换能力和高防护等级,在工业应用中表现出了显著的优势。它的多种输出配置和易于操作的特点使其成为众多行业用户的理想选择。因此,我们强烈推荐此款产品给那些寻求高性能选择开关的用户。

A165K-T2M-2参数

参数
面板开孔尺寸 圆形-16.00(Dia)
电流额定值 5A
电压额定值 30V(DC)
电气寿命 100000Cycles
机械寿命 250000Cycles
开关功能 On-On
开关配置 DPDT
长*宽*高 20mm(长度)*18mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

A165K-T2M-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A165K-T2M-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 钥匙锁开关 OMRON/欧姆龙 A165K-T2M-2 A165K-T2M-2数据手册

A165K-T2M-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
