首页  >  产品百科  >  A165K-A2ML-1

A165K-A2ML-1

产品分类: 钥匙锁开关
厂牌: OMRON/欧姆龙
产品描述: 30V(DC) On-On SPDT 圆形-16.00(Dia) 250000Cycles 100000Cycles 5A(AC),3A(DC) SPDT 焊接安装,面板安装 20mm(长度)*38mm(高度)
供应商型号: Z11795-ND
供应商: Digi-Key
标准整包数: 1

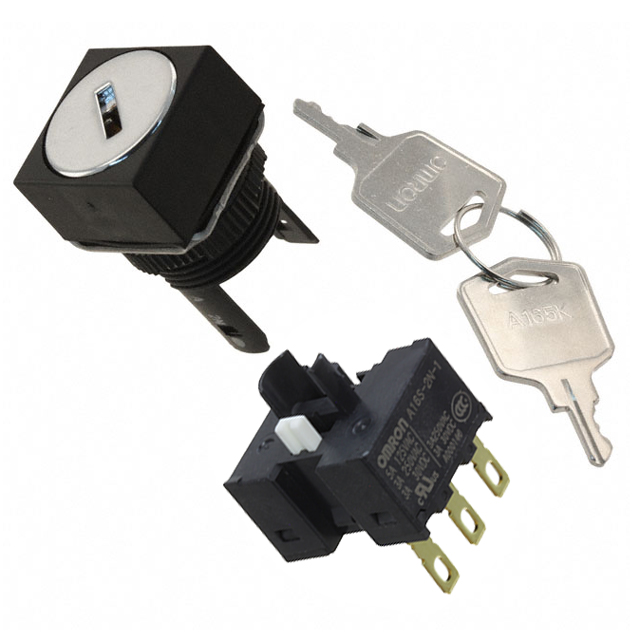

OMRON/欧姆龙 钥匙锁开关 A165K-A2ML-1

A165K-A2ML-1概述


    产品简介


    型号:CSMA165K
    产品类型:键型选择开关(可分离)
    主要功能:该产品采用圆柱形设计,直径为16毫米,拥有短安装深度(低于面板28.5毫米)和宽范围的切换能力,适合标准负载到微负载的应用。油封IP65版本提供额外的防水防尘保护。
    应用领域:广泛应用于工业控制、机械设备、自动化控制系统等领域。

    技术参数


    - 外形尺寸:16mm直径
    - 安装深度:小于28.5毫米
    - 接触形式:单刀双掷(SPDT)或双刀双掷(DPDT)
    - 额定电流:交流125V时5A,交流250V时3A,直流30V时3A
    - 最小适用负载:5V DC下1mA
    - 绝缘电阻:≥100MΩ(500V DC)
    - 耐电压强度:同极间1000V AC(50/60Hz,1分钟),不同极间2000V AC(50/60Hz,1分钟),各端子与接地间2000V AC(50/60Hz,1分钟)
    - 机械寿命:≥25万次操作
    - 电气寿命:≥10万次操作
    - 允许操作频率:机械20次/分钟,电气10次/分钟
    - 振动抗性:10至55Hz,1.5mm双振幅(1ms内)
    - 冲击抗性:破坏力最大500m/s²,失灵最大150m/s²(1ms内)
    - 工作温度范围:-10°C至+55°C
    - 存储温度范围:-25°C至+65°C
    - 防护等级:IP65(油封)

    产品特点和优势


    - 短安装深度:该产品安装深度小于28.5毫米,适用于空间有限的应用场合。
    - 宽范围的切换能力:从标准负载到微负载,覆盖多种应用需求。
    - 油封IP65模型:提高产品的防水防尘能力,适用于恶劣的工作环境。
    - 多种触点配置:提供SPDT和DPDT触点,满足不同的应用需求。

    应用案例和使用建议


    应用案例:该产品广泛用于工业设备控制面板中,例如自动化生产线上的紧急停止按钮、工业控制柜中的切换开关等。
    使用建议:
    - 在焊接引线时,确保使用的焊料和助焊剂符合规范,以避免引线脱落导致短路。
    - 安装时,确认供电已经关闭,避免带电操作。
    - 在振动或冲击环境中使用时,建议采取额外的固定措施,防止误操作。

    兼容性和支持


    - 兼容性:该产品可以与同一制造商的其他电子元件配合使用,提供统一的接口和操作方法。
    - 支持和维护:制造商提供了详尽的技术手册和故障排查指南,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - Q:如何安装螺丝连接器?
    - A:参照手册中的安装步骤,将引线插入并锁定。如需重新使用,需要剪掉已锁定的引线,重新剥离引线。

    - Q:如何处理误操作?
    - A:如出现误操作,应立即断开电源,并根据手册进行故障排除。

    总结和推荐


    综合评估:该产品以其短安装深度、宽范围切换能力和IP65油封的特点,在工业自动化领域表现出色。其出色的机械和电气寿命使其成为一款值得信赖的选择。
    推荐:强烈推荐给需要紧凑设计、高可靠性的工业控制应用场合。

A165K-A2ML-1参数

参数
机械寿命 250000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-16.00(Dia)
电流额定值 5A(AC),3A(DC)
电压额定值 30V(DC)
电气寿命 100000Cycles
长*宽*高 20mm(长度)*38mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

A165K-A2ML-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A165K-A2ML-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 钥匙锁开关 OMRON/欧姆龙 A165K-A2ML-1 A165K-A2ML-1数据手册

A165K-A2ML-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 82.8256 ¥ 693.1467
10+ $ 71.4303 ¥ 597.7825
25+ $ 67.33 ¥ 563.4681
50+ $ 64.3781 ¥ 538.7641
100+ $ 61.5499 ¥ 515.0958
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 693.14
