SK12AAW01

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 125V(AC) On-On SPDT 圆形-12.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 14mm(长度)*9.5mm(高度)
供应商型号: 1187780
供应商: 海外现货
标准整包数: 1

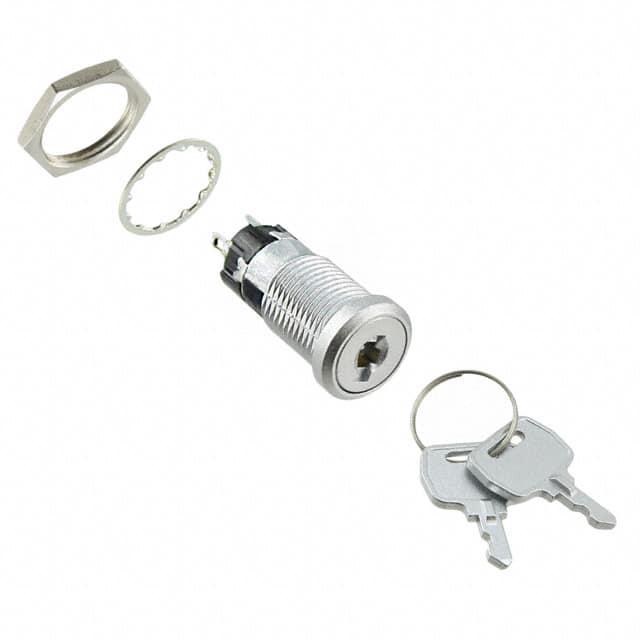

NKK SWITCHES 钥匙锁开关 SK12AAW01

SK12AAW01概述


    产品简介


    系列SK低安全性与中等安全性钥匙开关(Series SK Low & Medium Security Keylocks)是一款专为控制面板设计的关键操作装置。这些开关被广泛应用于各种领域,如工业自动化、安全系统以及机械设备等。它们具有高度可靠性和耐用性,能够确保关键任务的安全和稳定执行。

    技术参数


    - 电气能力:电阻负载下,3A @ 125V AC(低/中安全性),1A @ 250V AC(仅限低安全性)
    - 其他规格:
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 介电强度:接触间最小1,000V AC(持续1分钟),接触与外壳间最小1,500V AC(持续1分钟)
    - 机械寿命:至少30,000个周期
    - 电气寿命:至少10,000个周期
    - 额定操作扭矩:0.026牛米(0.234磅英寸)
    - 触点定时:先断后合
    - 角度旋转:2位置时90°,3位置时45°

    产品特点和优势


    该系列产品以其独特的设计和性能而著称,包括:
    - 防尘设计:内部结构防止灰尘进入,保护接触点。
    - 高绝缘等级:达到1,000兆欧姆以上,确保电气安全。
    - 短后的安装空间:仅为1.063英寸(27.0毫米),适用于紧凑的面板设计。
    - 可选锁机制:提供低安全性和中等安全性的锁机制选择。
    - 多样化的接触材料:银触点,保证高导电性能和长寿命。

    应用案例和使用建议


    该系列钥匙开关适用于需要高安全性和可靠性的场合,例如:
    - 工业自动化控制面板
    - 安全防护系统
    - 设备控制台
    使用建议:
    - 在极端环境条件下使用时,确保符合相应的环境要求。
    - 定期检查和维护,以保持其长期稳定的运行状态。

    兼容性和支持


    - 该产品提供多种钥匙型号,可以单独订购以增加备用。
    - 与其他标准尺寸的开关兼容,便于集成到现有系统中。
    - 制造商提供详尽的技术支持和维护服务。

    常见问题与解决方案


    - 问题:安装过程中出现松动。
    - 解决方案:确保使用正确的扭矩(最大1.5牛米)进行安装。
    - 问题:接触不良。
    - 解决方案:清洁接触面并重新焊接,或者更换磨损的部件。

    总结和推荐


    综上所述,系列SK低安全性和中等安全性钥匙开关凭借其卓越的电气性能、可靠的设计和广泛的适用性,非常适合用于需要高安全性的关键应用场合。强烈推荐给需要高性能开关解决方案的应用工程师和技术采购人员。

SK12AAW01参数

参数
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-12.00(Dia)
电流额定值 3A
电压额定值 125V(AC)
电气寿命 10000Cycles
机械寿命 30000Cycles
长*宽*高 14mm(长度)*9.5mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

SK12AAW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

SK12AAW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES SK12AAW01 SK12AAW01数据手册

SK12AAW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.0847
5+ ¥ 156.8791
10+ ¥ 154.0777
20+ ¥ 154.0777
50+ ¥ 154.0777
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.08
