A22NK-2RM-01BA-G102

产品分类: 钥匙锁开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-On,On-Off DPST-NO/NC 圆形-22.30(Dia) 500000Cycles 500000Cycles 10A(AC),8A(DC) 螺纹安装,面板安装
供应商型号: A22NK-2RM-01BA-G102
供应商: 期货订购
标准整包数: 3000

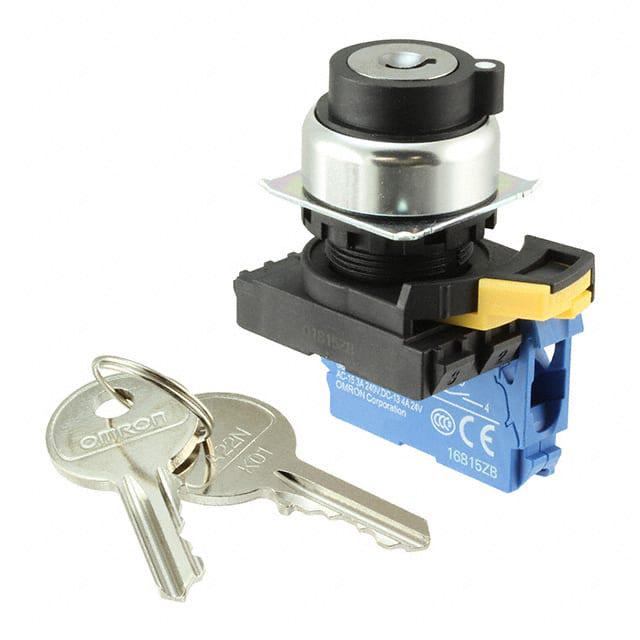

OMRON/欧姆龙 钥匙锁开关 A22NK-2RM-01BA-G102

A22NK-2RM-01BA-G102概述

    Key-type Selector Switches (A22NK) 技术手册解析

    1. 产品简介


    产品类型: 密封式钥匙型选择开关
    主要功能: 用于多阶段扩展的连接块配置,易于操作且具有安全保障
    应用领域: 适用于多种工业自动化控制场合,如机械设备控制、生产流程控制等

    2. 技术参数


    - 工作频率: 机械操作频率:30次/分钟,电气操作频率:30次/分钟
    - 绝缘电阻: ≥100 MΩ(500 VDC)
    - 接触电阻: ≤100 mΩ(初始值)
    - 介电强度: 相同极性的端子间:2500 VAC,50/60Hz;每端子对地:2500 VAC,50/60Hz,持续时间1分钟
    - 振动抵抗力: 10至55 Hz,双幅1.5mm(1ms内无误动作)
    - 冲击抵抗力: 最大1000 m/s²(1ms内无误动作)
    - 机械耐久性: 500,000次操作(三位置时:300,000次)
    - 电气耐久性: 500,000次操作(三位置时:300,000次)
    - 工作温度范围: -25℃至70℃
    - 湿度范围: 35%至85% RH
    - 储存温度范围: -40℃至80℃
    - 防护等级: IP66,NEMA13
    - 重量: 约65克(对于1NC/1NO)

    3. 产品特点和优势


    - 便捷性: 可连接最多三个接触块进行多阶段扩展;接触块可以堆叠并重新紧固;接触块可以任意方向安装
    - 安全性: 操作锁杆可确保锁定安全;接触块的易装卸设计提供手指保护;不同颜色的接触块有助于防止接线错误
    - 适应性: 可用金属或塑料外壳;所有型号均带有相同的钥匙

    4. 应用案例和使用建议


    - 案例: 该选择开关广泛应用于机械设备控制和生产流程控制中,如工厂生产线上的开关控制
    - 建议: 在安装过程中注意正确的操作角度(两位置为90°,三位置为45°),确保安装符合实际工作条件的要求

    5. 兼容性和支持


    - 兼容性: 支持多种类型的接触块和操作单元
    - 支持: 厂商提供详尽的技术手册和安全指南,以确保用户正确使用

    6. 常见问题与解决方案


    - 问题1: 如何确保选择开关的操作准确性?
    解答: 在每次操作后检查接触块的位置,确保正确无误;使用前请仔细阅读技术手册中的注意事项
    - 问题2: 如何提升选择开关的使用寿命?
    解答: 避免长时间连续操作;保持工作环境的清洁和适宜的温度湿度;定期进行维护检查

    7. 总结和推荐


    产品综合评估:
    - 优点: 结构紧凑,操作简便,多功能配置,适应性强,具备优良的安全性保障
    - 推荐: 强烈推荐在工业自动化控制环境中使用,特别是在需要可靠性和高效性的关键部位
    此选择开关凭借其优秀的性能、可靠的安全性和广泛的适用性,在工业自动化领域展现出卓越的表现,是值得信赖的选择。

A22NK-2RM-01BA-G102参数

参数
开关配置 DPST-NO/NC
面板开孔尺寸 圆形-22.30(Dia)
电流额定值 10A(AC),8A(DC)
电压额定值 24V(DC)
电气寿命 500000Cycles
机械寿命 500000Cycles
开关功能 Off-On,On-Off
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

A22NK-2RM-01BA-G102厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A22NK-2RM-01BA-G102数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 钥匙锁开关 OMRON/欧姆龙 A22NK-2RM-01BA-G102 A22NK-2RM-01BA-G102数据手册

A22NK-2RM-01BA-G102封装设计

查看详情并下载
Symbol
Footprint
3D Model
