1.15.108.941/0000

产品分类: 钥匙锁开关
厂牌: RAFI
产品描述: 250V(AC) Off-Mom,On-Mom DPST-NO/NC 圆形-16.20(Dia) 50000Cycles 50000Cycles 4A 焊接安装,面板安装 18mm(长度)*49mm(高度)
供应商型号: N-1.15.108.941/0000
供应商: 云汉优选
标准整包数: 1

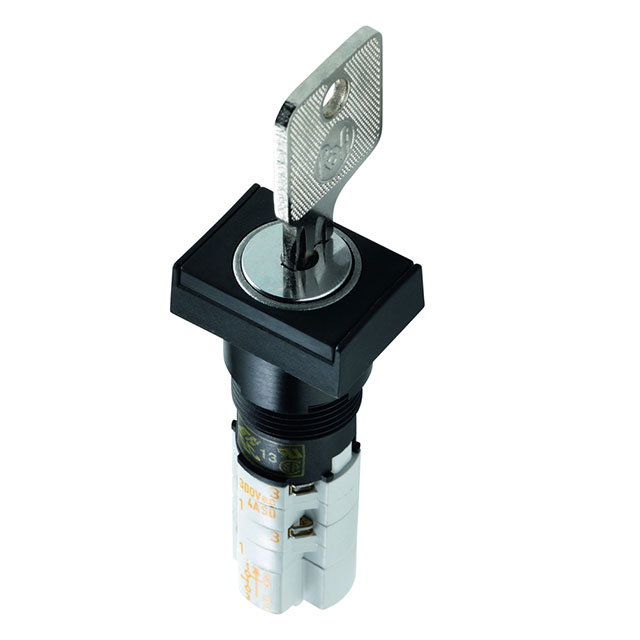

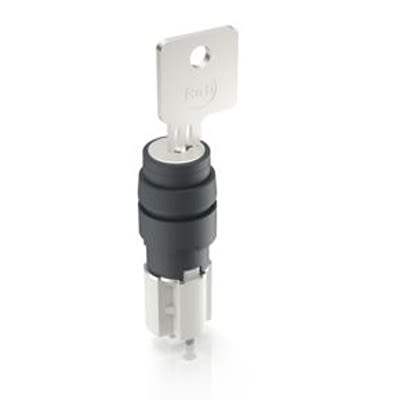

RAFI 钥匙锁开关 1.15.108.941/0000

1.15.108.941/0000概述

    LUMOTAST 75 IP40 技术手册概览

    1. 产品简介


    LUMOTAST 75 IP40 是一款带有钥匙锁定功能的圆形颈圈开关,主要适用于需要高度安全性和可靠性要求的应用场景。这款开关配备了1个常闭触点(NC)和1个常开触点(NO),设计用于需要临时触发的操作环境。此型号开关具有黑色圆形颈圈设计,可安装于多种设备中以实现机械和电气控制。

    2. 技术参数


    - 尺寸:直径为18毫米,整体高度(不含钥匙)为7.5毫米,安装深度为41.5毫米,安装孔径为16.2毫米。
    - 机械设计:配有安装环螺母和焊接端子,采用桥式接触系统,可承受45°旋转角度。
    - 接触系统:配备Ag材质的桥式触点,配置为1 NC + 1 NO形式,具备最小12伏至最大250伏交流或直流电压的额定电压范围。
    - 电气特性:最大额定电流为4安培(交流)和0.2安培(直流),最小操作电压为12伏,支持的额定电压分别为最大250伏(交流)和230伏(直流)。
    - 环境适应性:工作温度范围为-25°C至+70°C,储存温度范围为-40°C至+80°C,防护等级为IP40,符合DIN EN 60529标准。
    - 认证:RoHS和REACH合规,热丝引燃测试(IEC 60695-2-1)通过。

    3. 产品特点和优势


    LUMOTAST 75 IP40 的主要优势在于其稳固的设计和出色的耐用性,能够在极端条件下稳定工作。独特的1 NC + 1 NO配置使其特别适合需要复杂控制逻辑的应用场合。此外,由于其紧凑的尺寸和易于安装的特点,使得该产品在空间受限的应用环境中表现出色。

    4. 应用案例和使用建议


    - 工业自动化:用于需要高可靠性和安全性控制的自动化设备中,例如机器人手臂控制或安全门控制。
    - 交通工具:适用于火车车厢内的紧急停止装置,提供必要的机械和电气安全保护。
    - 医疗设备:用于医疗器械的安全锁定机制,确保只有授权人员能够操作关键功能。
    使用建议:在安装时,建议先对准正确的旋转角度再进行固定,这样可以确保最佳的电气连接。同时,在维护过程中要定期检查连接点的状况,避免因为松动而影响正常工作。

    5. 兼容性和支持


    LUMOTAST 75 IP40 与多种电子元件和其他设备兼容,可用于扩展现有的控制系统。RAFI公司提供了详尽的产品文档和支持服务,用户可以通过其官方网站获得最新的产品资料和技术支持。

    6. 常见问题与解决方案


    - Q:如何正确安装LUMOTAST 75 IP40?
    A:首先确认安装孔位的准确位置,然后将安装环螺母置于适当位置,最后插入并旋紧螺丝固定。

    - Q:如果发现触点接触不良怎么办?
    A:检查是否有灰尘或异物进入导致触点受阻,清除障碍物后重新安装,并确保接线牢固无误。

    7. 总结和推荐


    综上所述,LUMOTAST 75 IP40 在设计、性能和应用方面均表现出色,是众多工业控制领域的理想选择。无论是从稳定性、安全角度还是从易于安装维护方面来看,它都是一款值得信赖的产品。强烈推荐给那些寻求高质量、高可靠性的开关解决方案的用户。

1.15.108.941/0000参数

参数
电气寿命 50000Cycles
机械寿命 50000Cycles
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
面板开孔尺寸 圆形-16.20(Dia)
电流额定值 4A
电压额定值 250V(AC)
长*宽*高 18mm(长度)*49mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

1.15.108.941/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.15.108.941/0000数据手册

厂牌 PDF简要描述 下载
RAFI 钥匙锁开关 RAFI 1.15.108.941/0000 1.15.108.941/0000数据手册

1.15.108.941/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
