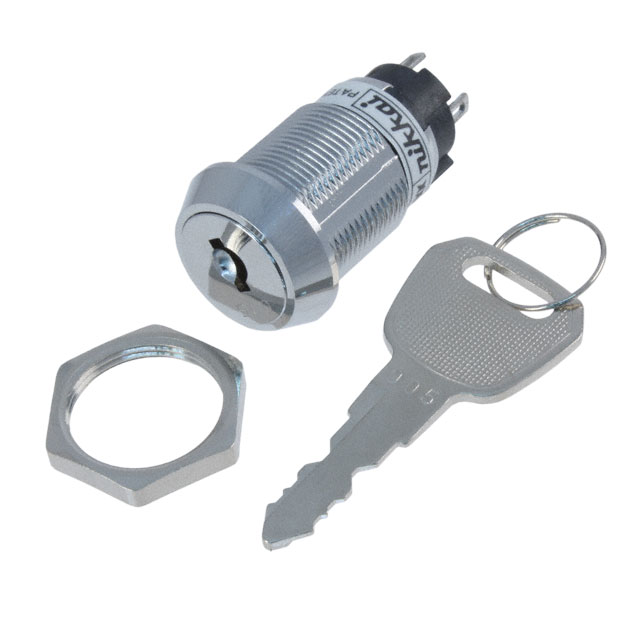

CKL12AFW01-005

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12AFW01-005
供应商: Mouser
标准整包数: 1
NKK SWITCHES 钥匙锁开关 CKL12AFW01-005

CKL12AFW01-005概述

    # 高安全性按键锁系列CK技术手册

    1. 产品简介


    高安全性按键锁系列CK由NKK Switches提供,是工业应用中高性能、高可靠性的电子元器件之一。该系列产品包括多种类型的开关(如触觉开关、按键锁、旋转开关、按钮、指示灯、滑动开关等),广泛应用于电力系统、医疗设备、通信设备及安全控制系统等领域。CK系列以其卓越的安全性和稳定性成为关键领域的首选组件。
    主要功能
    - 实现电路的开闭控制,适用于高电压、大电流的负载切换。
    - 提供防静电保护,抗恶劣环境的能力。
    - 多种操作模式,包括断电记忆功能和一键锁定。
    应用领域
    - 工业控制与自动化设备。
    - 医疗器械及生命支持系统。
    - 金融支付终端设备。
    - 电信基站和网络设备。
    - 安全防护系统。

    2. 技术参数


    以下是高安全性按键锁系列CK的技术规格详情:
    | 参数名称 | 规格值 |

    | 额定功率 | 3A @ 250V AC(电阻性负载) |
    | 接触电阻 | ≤20毫欧姆 |
    | 绝缘电阻 | ≥1,000兆欧姆 @ 500V DC |
    | 耐压等级 | ≥1,000V AC(触点间),≥1,500V AC(触点对壳体) |
    | 接触可靠性 | ≥10,000次通断循环 |
    | 密封性 | 防护等级IP65 |
    | 环境温度范围 | –25°C 至 +70°C |
    | 振动耐受性 | 10~55Hz,振动幅度:1.5mm (CKM), 0.7mm (CKL) |
    | 冲击耐受性 | 最大加速度:50G (CKM),30G (CKL) |

    3. 产品特点和优势


    高安全性按键锁系列CK具备以下核心特点:
    - 高绝缘强度:采用高强度绝缘材料,在静电放电情况下可承受高达15千伏的电压。
    - 长寿命设计:机械寿命达到30,000次以上,确保长期运行的稳定性。
    - 自清洁功能:独特的旋转机制配合滑动接触结构,有效防止污垢积累。
    - 多功能配置:支持多种电路连接方式(SPDT/DPDT),并可定制化钥匙型号。
    - 安全性提升:独特的推锁设计与钥匙移除功能相结合,极大提高设备的操作安全性。
    这些特点使其在市场上具有显著的竞争优势,特别是在需要高度可靠性和保密性的应用场景中。

    4. 应用案例和使用建议


    应用案例
    1. 电力控制中心:用于主配电柜的紧急断电按钮,配备CK系列按键锁以防止误操作。
    2. 医疗监护仪:通过使用CK开关实现设备的开机与关机操作,满足长时间无故障运行的需求。
    3. 银行自助终端:结合CK系列的高安全性特性,防止未经授权访问重要功能模块。
    使用建议
    - 在潮湿环境中安装时,建议额外增加密封胶圈以增强防水性能。
    - 周期性检查连接端子是否松动,并保持清洁干燥状态。
    - 若频繁使用,定期更换油脂润滑轴承部件可延长使用寿命。

    5. 兼容性和支持


    该系列产品与市面上主流电子元器件品牌兼容良好,可直接替换其他品牌的同类产品。同时,NKK Switches为客户提供全面的技术支持,包括但不限于样品申请、定制开发以及售后服务等。客户可以通过官方网站或客服热线获得详细指导和支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触点烧蚀 | 检查负载是否超出额定功率,并调整电路布局。 |
    | 操作手感变差 | 清洁内部机构,必要时涂抹适量润滑油。 |
    | 键盘无法解锁 | 确认是否正确插入钥匙,并检查钥匙编号是否匹配。|

    7. 总结和推荐


    高安全性按键锁系列CK凭借其卓越的设计、优异的性能以及多样化的产品形态,已成为工业控制领域的理想选择。无论是从耐用性、安全性还是易用性来看,这款产品都表现出了极高的水准。我们强烈推荐此款产品给那些需要高性能开关解决方案的应用场合。
    总体而言,高安全性按键锁系列CK是一款值得信赖且极具价值的电子元器件,能够为用户提供长期稳定的运行保障。如果您正在寻找一款既可靠又灵活的开关解决方案,那么这一系列将是您的最佳选择。

CKL12AFW01-005参数

参数
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKL12AFW01-005厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12AFW01-005数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12AFW01-005 CKL12AFW01-005数据手册

CKL12AFW01-005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9425 ¥ 193.8641
10+ $ 20.1096 ¥ 169.9261
25+ $ 18.9648 ¥ 160.2526
50+ $ 18.1332 ¥ 153.2255
100+ $ 16.863 ¥ 142.4923
250+ $ 15.8865 ¥ 134.2409
500+ $ 15.1935 ¥ 128.3851
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.86
