CKM12AFW01

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-16.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 19mm(长度)*35.2mm(高度)
供应商型号: 633-CKM12AF
供应商: Mouser
标准整包数: 1

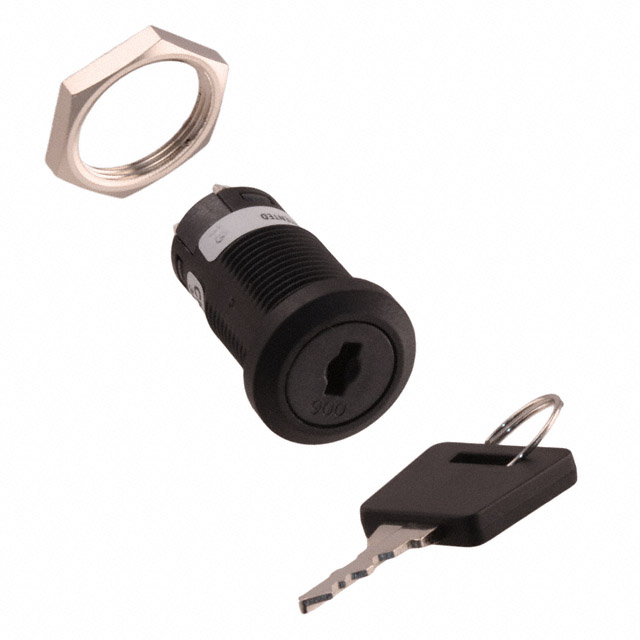

NKK SWITCHES 钥匙锁开关 CKM12AFW01

CKM12AFW01概述

    高安全级别钥匙锁系列CK产品技术手册

    产品简介


    高安全级别钥匙锁系列CK是一种设计用于工业和高端电子设备的安全锁类产品,包含多种类型(例如:指示灯、推钮、旋转开关、滑动开关等)。这些产品主要用于需要高可靠性和安全性的应用领域,如工业控制、通信设备、医疗仪器及安保系统。它们的关键特点是通过独特的机械结构和高安全级别的钥匙来防止未经授权的操作,同时提供优异的电气性能。
    主要功能包括:
    - 高安全锁定机制:通过独特的钥匙实现解锁与操作,有效防止误操作或恶意破坏。
    - 多电路配置:支持单刀双掷(SPDT)等多种电路类型,满足不同应用场景需求。
    - 耐用性与可靠性:专为恶劣环境设计,具备高绝缘性和强抗震能力。
    典型应用领域包括:
    - 工业自动化控制系统
    - 医疗设备
    - 网络通信设施
    - 安保系统

    技术参数


    以下是高安全级别钥匙锁系列CK的主要技术规格和性能指标:
    | 参数 | 值 |

    | 电气能力 | 电阻负载:3A @ 250V AC |
    | 接触电阻 | ≤20 毫欧姆 |
    | 绝缘电阻 | ≥1,000 兆欧姆 @ 500V 直流 |
    | 耐压强度 | 1,000V AC(触点间);1,500V AC(触点与外壳间) |
    | 机械寿命 | ≥30,000 次循环 |
    | 电气寿命 | ≥10,000 次循环 |
    | 静电放电抗性 | ≥15 千伏 |
    | 工作温度范围 | -25°C 至 +70°C |
    | 振动耐受性 | 最大加速度:10-55Hz,峰峰值位移 1.5mm |
    | 冲击耐受性 | 最大加速度:50G(CKM)或 30G(CKL) |

    产品特点和优势


    1. 高安全性:采用独特钥匙设计,钥匙随机编号(CKM型号为001-010,CKL型号为001-050),确保唯一性且不可复制。
    2. 卓越的可靠性:垂直旋转切换机制结合自清洁滑动触点,提供长期稳定运行。
    3. 多样化配置:支持16mm和19mm直径套筒、平头和管状钥匙等多种组合形式,适用于广泛需求。
    4. 环保材料:外壳采用玻璃纤维增强PBT或锌合金镀铬,确保高耐用性。
    5. 密封性良好:接触区域全密封设计,防尘防水等级高,适用于苛刻环境。

    应用案例和使用建议


    高安全级别钥匙锁系列CK适用于需要保护关键设备操作权限的场合,例如:
    - 工业控制面板:通过安全锁定避免非授权访问。
    - 紧急停机系统:当发生危险时,仅持有正确钥匙的操作员可以解除锁闭状态。
    - 通信机房门禁:配合电子门禁系统,限制特定人员进入敏感区域。
    使用建议:
    - 定期检查锁体和钥匙是否受损,保持良好的清洁状态。
    - 在高湿度环境中使用时,建议额外安装防潮装置以延长使用寿命。
    - 配合设备进行个性化定制设置,以符合特定应用场景的需求。

    兼容性和支持


    高安全级别钥匙锁系列CK兼容多种安装尺寸(16mm和19mm套筒),并支持多种接口方式(如焊接式接线端子)。厂商提供全面的技术支持,包括:
    - 现场培训与指导
    - 专业咨询与解决方案
    - 快速响应维修服务

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 钥匙无法插入锁体 | 确保钥匙方向正确,并检查是否有污垢或损坏。 |
    | 锁体长时间不动作 | 清洁锁芯内部灰尘或润滑机械部件。 |
    | 触点间导通异常 | 更换损坏的触点组件。 |

    总结和推荐


    高安全级别钥匙锁系列CK以其卓越的机械结构、高安全特性和广泛的适用性,在工业控制、医疗设备等领域表现出色。其优异的电气性能和耐用性使其成为高性能电子设备的理想选择。尽管价格略高于普通产品,但其带来的安全性与稳定性无可替代。因此,强烈推荐在需要高安全性和可靠性的场景中使用本系列产品。
    如有疑问或需进一步了解,请联系NKK Switches官方网站获取详细信息:[www.nkkswitches.com](http://www.nkkswitches.com)。

CKM12AFW01参数

参数
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-16.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 10000Cycles
长*宽*高 19mm(长度)*35.2mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

CKM12AFW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKM12AFW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKM12AFW01 CKM12AFW01数据手册

CKM12AFW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2175
10+ $ 19.0404
25+ $ 18.6084
50+ $ 18.144
100+ $ 16.59
250+ $ 15.6345
500+ $ 14.952
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 21.21
直接购买
加入购物车
