CKL12BTW01-003

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12BTW01-003
供应商: Mouser
标准整包数: 1

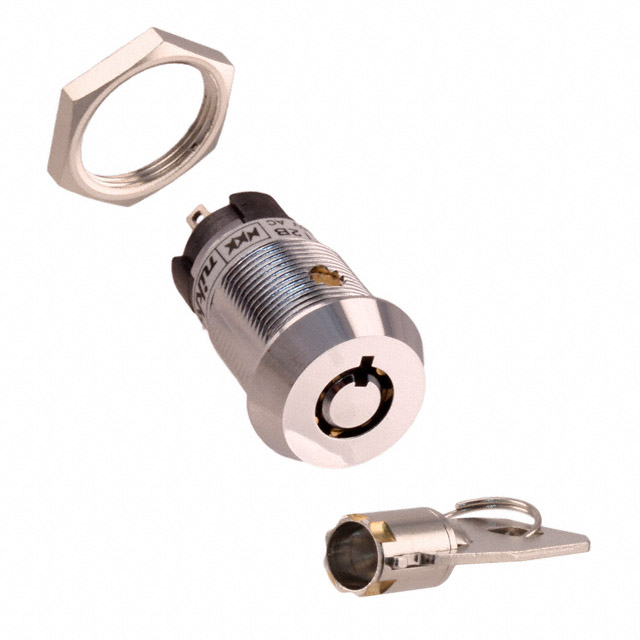

NKK SWITCHES 钥匙锁开关 CKL12BTW01-003

CKL12BTW01-003概述

    高安全等级钥匙开关技术手册

    产品简介


    高安全等级钥匙开关系列CK(Series CK High Security Keylocks)是由NKK Switches提供的高端电子元器件,旨在满足对安全性、可靠性和耐用性要求极高的应用需求。本系列产品广泛应用于工业控制、安防系统、医疗设备以及军事装备等领域。产品设计融合了高绝缘材料、坚固的结构以及自清洁滑动触点,确保其在极端环境下也能稳定运行。
    主要功能包括:
    - 高安全性:通过静电放电保护(ESD)和机械锁止机制,有效防止未经授权的操作。
    - 多样化配置:提供多种接线方式、电路配置和钥匙样式,以适应不同的应用场景。
    - 长使用寿命:机械寿命高达30,000次循环,电气寿命达10,000次循环,保证长期可靠性。

    技术参数


    | 参数名称 | 规格值 |

    | 额定电流 | 3A @ 250V AC |
    | 接触电阻 | ≤20毫欧 |
    | 绝缘电阻 | ≥1,000兆欧姆 @ 500V DC |
    | 介电强度 | ≥1,000V AC(接触间);≥1,500V AC(接触与外壳间) |
    | 操作扭矩 | 16mm型号:0.04mNm(扁平钥匙);0.08mNm(圆筒钥匙) |
    | 工作温度范围 | -25°C 至 +70°C |
    | 工作湿度 | 90%-95%,持续240小时 @ 40°C |

    产品特点和优势


    - 抗静电设计:16mm型号采用高绝缘材料,可承受超过15千伏的静电放电,具备出色的抗静电能力。
    - 坚固耐用:19mm型号的锌合金外壳经过镀铬处理,专为高强度需求设计。
    - 模块化结构:垂直旋转切换机构结合自清洁滑动触点,提升整体可靠性和使用寿命。
    - 灵活性强:支持16mm和19mm直径安装孔,可选配平板或圆筒形钥匙。
    - 定制化服务:提供多样化的钥匙编号与样式选择,满足个性化需求。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于机器控制面板上的紧急停机按钮。
    2. 安防系统:作为门禁系统的主控开关,保障系统安全。
    3. 医疗设备:确保设备操作仅限授权人员。
    使用建议
    - 在高湿环境中使用时,需定期检查密封状态。
    - 避免长时间暴露于极端振动条件下,以免影响机械稳定性。
    - 定期清洁表面灰尘,保持良好接触性能。

    兼容性和支持


    该产品与其他标准尺寸的开关底座兼容,便于安装替换。制造商提供了全面的技术支持,包括在线文档下载、电话咨询及现场培训服务,确保客户能够顺利部署和维护设备。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常工作 | 检查电源连接并重新测试 |
    | 钥匙插入困难 | 确认钥匙型号匹配 |
    | 密封效果下降 | 更换新的密封圈 |

    总结和推荐


    高安全等级钥匙开关系列CK凭借其卓越的安全性能、长久的使用寿命以及广泛的适用性,在众多行业中表现出色。无论是对安全性要求极高的场合还是需要频繁操作的场景,此系列产品均能提供可靠的支持。强烈推荐给寻求高品质、高性价比开关解决方案的专业人士和技术团队。

CKL12BTW01-003参数

参数
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
机械寿命 30000Cycles
开关功能 On-On
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

CKL12BTW01-003厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12BTW01-003数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12BTW01-003 CKL12BTW01-003数据手册

CKL12BTW01-003封装设计

查看详情并下载
Symbol
Footprint
3D Model
