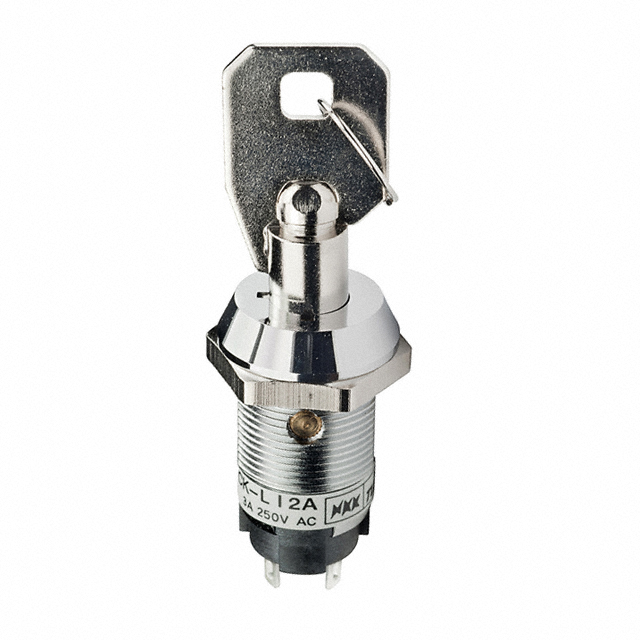

CKL12ATW01-010

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12ATW01-010
供应商: Mouser
标准整包数: 1
NKK SWITCHES 钥匙锁开关 CKL12ATW01-010

CKL12ATW01-010概述

    # 高安全性钥匙开关(系列CK)技术手册

    产品简介


    高安全性钥匙开关(系列CK)是一款专为需要高安全性和耐用性的应用而设计的工业级电子元器件。它主要应用于需要防止未授权访问的关键设备控制面板上,如安全门锁、工业机械控制和报警系统等。此系列产品提供两种直径尺寸(16mm和19mm),并配备扁平钥匙和平面钥匙选项,满足不同安装需求。
    主要功能
    - 高绝缘材料外壳可承受高达15千伏静电放电。
    - 稳固的锌合金压铸外壳确保高安全性。
    - 垂直旋转切换机制结合自清洁滑动触点,提高可靠性并延长使用寿命。
    应用领域
    广泛用于工厂自动化、电力分配中心、建筑控制系统及任何要求高安全性的场合。

    技术参数


    以下是该系列钥匙开关的技术规格:
    | 参数 | 描述 |

    | 额定电流 | 3安培 @ 250伏交流电 |
    | 绝缘电阻 | ≥1,000兆欧姆(@ 500伏直流电) |
    | 介电强度 | 接触间≥1,000伏AC,接触与外壳间≥1,500伏AC |
    | 机械寿命 | ≥30,000次循环 |
    | 电气寿命 | ≥10,000次循环 |
    | 操作扭矩 | 平面钥匙:0.04至0.08毫牛米 |
    平面钥匙:0.05至0.07毫牛米 |
    | 环境温度范围 | -25°C 至 +70°C |
    | 湿度条件 | 90%-95%相对湿度 @ 40°C下持续240小时 |

    产品特点和优势


    - 抗静电设计:内置高绝缘材料,能有效抵御静电干扰。
    - 坚固耐用:采用锌合金压铸工艺制成的外壳,特别适合恶劣的工作环境。
    - 高性能触点:银质触点确保稳定的电气连接,同时支持长时间运行。
    - 多种配置选择:可根据具体需求定制不同的钥匙样式、电路布局及接线端子。

    应用案例和使用建议


    典型应用场景
    此系列开关常用于需要物理隔离以保护敏感设备的操作控制台。例如,在发电厂中作为紧急停机按钮;在数据中心里管理服务器电源状态切换。
    使用建议
    为了最大化产品的性能表现,请确保按照说明书正确安装和使用本装置。定期检查接头处是否有腐蚀现象,并保持周围环境干燥清洁,避免不必要的损坏。

    兼容性和支持


    系列CK钥匙开关与其他标准尺寸面板兼容,方便集成到现有系统内。若需额外购买钥匙组件,则可通过指定对应钥匙编号进行订购。制造商提供全面的技术支持服务,包括保修期内免费维修更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法启动 | 检查电源输入是否正常 |
    | 密码钥匙丢失 | 联系原厂重新申请新钥匙 |
    | 接触不良 | 清理接触区域灰尘污垢 |

    总结和推荐


    总体而言,系列CK高安全性钥匙开关以其卓越的安全性能、长久的使用寿命以及广泛的适用性成为市场上备受欢迎的产品之一。如果您正在寻找一款既可靠又经济高效的解决方案来保护您的重要资产,那么这款产品无疑是最佳选择。我们强烈推荐给所有需要增强设备安全性以及简化维护流程的客户。

CKL12ATW01-010参数

参数
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 10000Cycles
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

CKL12ATW01-010厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12ATW01-010数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12ATW01-010 CKL12ATW01-010数据手册

CKL12ATW01-010封装设计

查看详情并下载
Symbol
Footprint
3D Model
