CKL12BFW01-016

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12BFW01-016
供应商: Mouser
标准整包数: 1

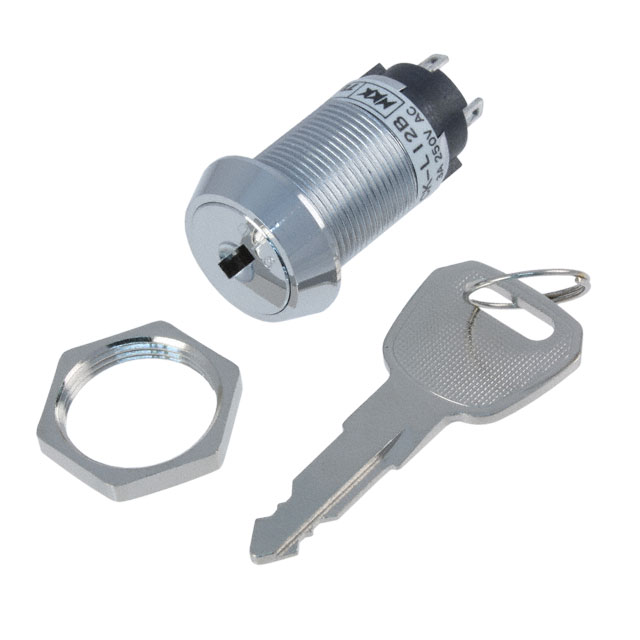

NKK SWITCHES 钥匙锁开关 CKL12BFW01-016

CKL12BFW01-016概述

    # 高安全性钥匙开关系列CK技术手册

    产品简介


    高安全性钥匙开关系列CK是一种专为高安全需求设计的电子元器件,广泛应用于需要控制访问权限的关键场合。产品类型包括钥匙开关、指示灯、触摸屏开关等多种组合,主要功能是通过物理钥匙实现电路的开启和关闭。其应用领域涵盖工业自动化、机械设备、医疗设备、安防系统等。

    技术参数


    以下是产品的主要技术参数:
    - 电气容量(电阻负载):3A @ 250V AC
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 耐压强度:最小1,000V AC(触点间),最小1,500V AC(触点与外壳间)
    - 机械寿命:至少30,000次操作
    - 电气寿命:至少10,000次操作
    - 静电放电能力:至少15千伏(仅适用于CKM型号)
    - 操作扭矩:CKM型号:平头钥匙0.04 mNm,圆柱形钥匙0.08 mNm;CKL型号:平头钥匙0.05 mNm,圆柱形钥匙0.07 mNm
    - 触点时序:断开前接通
    - 旋转角度:两位置90°,三位置45°
    - 环境温度范围:-25°C至+70°C
    - 湿度:CKM型号:90~95%湿度下持续240小时;CKL型号:90~95%湿度下持续96小时
    - 振动:频率范围10~55Hz,振幅1.5mm(CKM)或0.7mm(CKL),每方向2小时
    - 冲击:CKM型号:50G(490m/s²);CKL型号:30G(294m/s²)

    产品特点和优势


    - 抗静电设计:16mm CKM型号采用高绝缘材料,可承受超过15千伏的静电放电。
    - 坚固耐用:19mm CKL型号具有更高的安全性要求,采用铸铝外壳。
    - 可靠性高:垂直旋转切换机制结合自清洁滑动触点,确保长期稳定运行。
    - 灵活配置:提供16mm和19mm直径套筒选择,支持多种钥匙样式和平面/圆形选项。
    - 安全锁定:某些型号配备按压锁定机构,确保操作的安全性。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于生产线上的紧急停止按钮或启动/停止开关。
    - 医疗设备:控制设备的操作权限,防止未经授权的访问。
    - 安防系统:作为门禁系统的辅助控制装置。
    使用建议
    - 在安装过程中,确保面板厚度不超过推荐值(CKM:11.9mm;CKL:12.6mm)。
    - 定期检查设备的电气连接,确保没有松动或腐蚀现象。
    - 对于频繁使用的开关,建议定期清洁以保持最佳性能。

    兼容性和支持


    该产品与其他标准尺寸的面板兼容,易于集成到现有系统中。制造商提供全面的技术支持和售后服务,包括产品咨询、维修服务及备件供应。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常工作 | 检查电源连接,确认电压是否符合要求 |
    | 触点接触不良 | 清洁触点表面,必要时更换触点 |
    | 钥匙难以插入 | 检查钥匙孔是否有异物堵塞 |

    总结和推荐


    高安全性钥匙开关系列CK以其卓越的性能和可靠的设计,在各种高安全需求的应用场景中表现出色。它不仅满足了严格的电气和机械性能要求,还提供了多样化的配置选项和优良的用户体验。对于需要高度安全保障的用户来说,这是一款值得信赖的产品,我们强烈推荐使用。

CKL12BFW01-016参数

参数
电流额定值 3A
电压额定值 250V(AC)
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

CKL12BFW01-016厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12BFW01-016数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12BFW01-016 CKL12BFW01-016数据手册

CKL12BFW01-016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.219 ¥ 204.6506
10+ $ 20.0016 ¥ 169.0135
25+ $ 18.9108 ¥ 159.7963
50+ $ 18.1332 ¥ 153.2255
100+ $ 16.863 ¥ 142.4923
250+ $ 15.8865 ¥ 134.2409
500+ $ 15.1935 ¥ 128.3851
库存: 0
起订量: 1 增量: 1
