首页  >  产品百科  >  CKL13EFW01-003

CKL13EFW01-003

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-Off-On SPDT 圆形-19.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL13EF-003
供应商: Mouser
标准整包数: 1

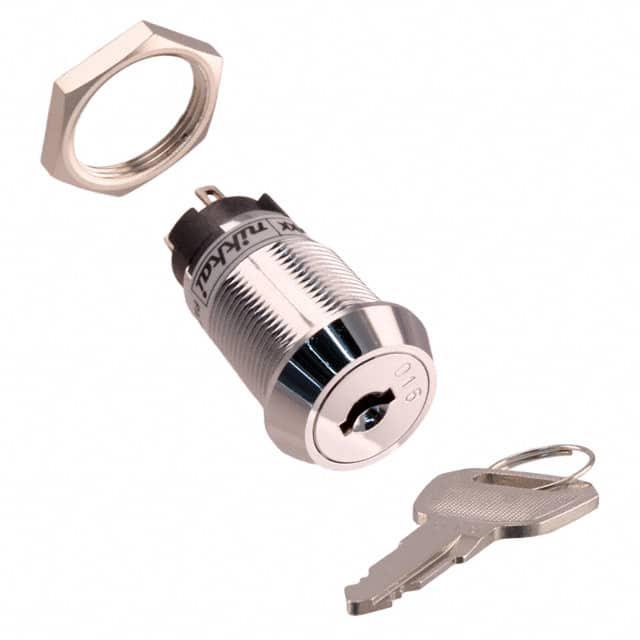

NKK SWITCHES 钥匙锁开关 CKL13EFW01-003

CKL13EFW01-003概述

    高安全电子锁系列 CK 技术手册解析

    产品简介


    高安全电子锁系列 CK(High Security Keylocks Series CK)是一类高品质的电子元器件产品,主要用于需要高安全性和可靠性的场景。本系列产品提供了一系列具有抗静电、高绝缘和耐用特点的钥匙锁装置,适用于开关控制、操作授权等领域。它具备独特的垂直旋转切换机制及自清洁滑动触点设计,能够确保长期可靠的运行。产品广泛应用于工业控制、医疗设备、金融系统以及其他对安全性要求较高的行业。

    技术参数


    | 参数类别 | 具体参数 |

    | 电气能力 | 电阻负载:3A @ 250V AC |
    接触电阻:≤20 毫欧 |
    绝缘电阻:≥1,000 兆欧 @ 500V DC |
    耐压强度:1,000V AC(接点间),1,500V AC(接点到外壳) |
    | 机械寿命 | ≥30,000 次循环 |
    | 电气寿命 | ≥10,000 次循环 |
    | 环境条件 | 工作温度范围:–25°C 至 +70°C |
    湿度:90~95%,40°C 下连续 240 小时(CKM)或 96 小时(CKL) |
    震动:10~55Hz,峰值位移为 1.5mm(CKM)或 0.7mm(CKL) |
    冲击:CKM:50G(490m/s²);CKL:30G(294m/s²) |

    产品特点和优势


    高安全电子锁系列 CK 的显著特点是其高可靠性、抗静电设计以及多样化定制选项。具体如下:
    - 高安全性:采用高强度材料和特殊镀层(如镍和铬),确保长期使用的安全性。
    - 垂直旋转切换机制:结合自清洁滑动触点设计,极大提高了使用寿命。
    - 抗静电功能:高绝缘材料能够承受高达 15 千伏的静电放电。
    - 个性化定制:支持多种钥匙风格(扁平和管状)、不同抛掷角度(90° 或 45°)及电路配置。

    应用案例和使用建议


    此产品常用于需要多重安全验证的场景,例如金融 ATM 锁具、医疗设备控制面板以及工业自动化控制台。对于终端用户,以下是一些建议:
    - 在高温高湿环境下使用时,需特别注意设备的防潮处理。
    - 定期检查设备接线端子和接触部位,防止因污染导致接触不良。
    - 在安装前确认面板厚度是否符合产品标准要求。

    兼容性和支持


    高安全电子锁系列 CK 提供广泛的兼容性,适用于 16mm 和 19mm 直径的安装孔。厂商还提供了丰富的技术支持服务,包括详尽的技术文档下载链接(https://www.nkkswitches.com)以及专业的客户服务热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良或信号不稳定 | 检查接线端子是否松动,清理触点区域 |
    | 钥匙无法顺利插入 | 确保钥匙编号匹配,更换损坏的钥匙 |
    | 设备振动导致连接松动 | 确保螺丝紧固到位,并定期检查固定情况 |

    总结和推荐


    高安全电子锁系列 CK 是一款集高性能与高安全性于一体的优质产品。凭借其卓越的设计、稳定的性能以及广泛的适用性,在相关行业中展现出强大的竞争力。如果您正在寻找一款兼具可靠性和灵活性的锁具解决方案,这款产品无疑是最佳选择之一。我们强烈推荐将其纳入您的采购清单!

CKL13EFW01-003参数

参数
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off-On
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

CKL13EFW01-003厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL13EFW01-003数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL13EFW01-003 CKL13EFW01-003数据手册

CKL13EFW01-003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.8295 ¥ 226.7093
10+ $ 24.4944 ¥ 206.9777
25+ $ 23.7492 ¥ 200.6807
50+ $ 22.9824 ¥ 194.2013
100+ $ 22.029 ¥ 186.1451
250+ $ 21.462 ¥ 181.3539
库存: 0
起订量: 1 增量: 1
