首页  >  产品百科  >  CKM12BFW01-008

CKM12BFW01-008

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-16.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装
供应商型号: 633-CKM12BFW01-008
供应商: Mouser
标准整包数: 1

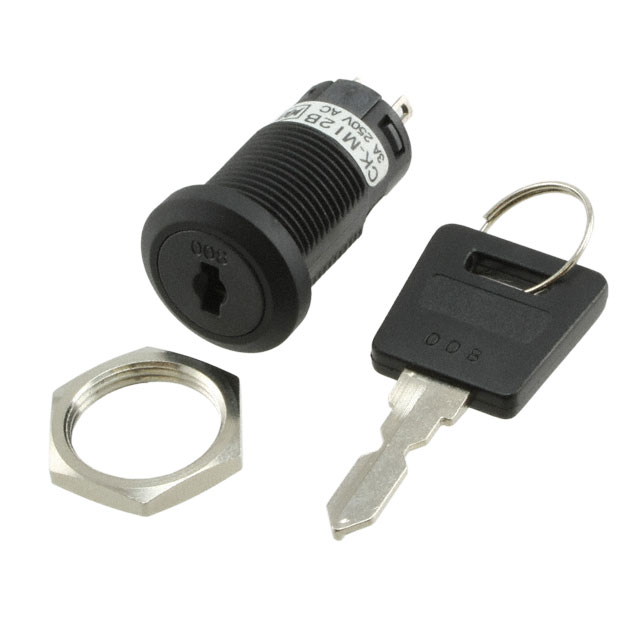

NKK SWITCHES 钥匙锁开关 CKM12BFW01-008

CKM12BFW01-008概述

    高质量电子元器件技术文章

    产品简介


    产品名称:High Security Keylocks Series CK
    产品类型:高安全性按键开关
    主要功能:用于工业、医疗及安全领域的高安全性控制设备
    应用领域:
    - 工业自动化控制系统
    - 医疗设备操作面板
    - 安防系统
    - 消防报警装置

    技术参数


    | 参数类型 | 规格值 |

    | 额定功率 | 3A @ 250V AC |
    | 接触电阻 | ≤20 毫欧姆 |
    | 绝缘电阻 | ≥1,000 兆欧姆 @ 500V DC |
    | 耐压能力 | 1,000V AC(接点间),1,500V AC(接点与外壳间) |
    | 机械寿命 | ≥30,000 次循环 |
    | 电寿命 | ≥10,000 次循环 |
    | 静电放电抗性 | ≥15 千伏 |
    | 额定扭矩 | 16mm 圆筒轴:0.04mNm 或 0.08mNm |
    | 安装面板厚度 | 16mm 轴:≤11.9mm;19mm 轴:≤12.6mm |
    | 接触模式 | 断开前连接(Break-before-make) |
    | 操作角度 | 2位:90°;3位:45° |

    产品特点和优势


    1. 高安全性设计:16mm 和 19mm 轴设计配合高强度材料,适用于高安全性要求场合。
    2. 长期可靠性:高绝缘电阻和强大耐压能力确保长时间运行稳定可靠。
    3. 模块化设计:提供不同直径轴、钥匙样式和电路配置选项,以满足多样化需求。
    4. 抗静电特性:16mm CKM 型号能承受高达 15 千伏的静电放电,避免静电损坏。
    5. 耐用材质:外壳由锌合金或玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)制成,具有高抗冲击性能。

    应用案例和使用建议


    典型应用场景:
    - 工业机器人紧急停机按钮控制
    - 医疗设备的安全门锁
    - 防盗报警系统的高级开关
    使用建议:
    - 确保安装面板厚度符合规定要求,防止因过厚或过薄导致开关失效。
    - 在高湿度环境中,定期检查密封状态,防止湿气侵入。
    - 若需额外备用钥匙,联系厂商订购随机编号的匹配钥匙,防止未经授权的访问。

    兼容性和支持


    - 兼容性:High Security Keylocks Series CK 可与各种控制面板和工业设备无缝集成。
    - 支持服务:提供标准两年保修,客户可联系供应商获取技术支持或维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关动作不灵敏 | 检查安装面板厚度是否超标,必要时调整厚度。 |
    | 静电干扰导致异常 | 确保设备接地良好,增加静电屏蔽措施。 |
    | 密封处渗水 | 更换密封件或重新涂抹密封胶。 |

    总结和推荐


    综合评估:High Security Keylocks Series CK 是一款高度可靠且功能强大的高安全性开关产品,广泛应用于需要精密控制的场景。其出色的抗静电、抗冲击和长寿命性能使其在市场上具有很强的竞争优势。
    推荐使用:此产品特别适合工业自动化、医疗设备及安防系统中对安全性要求较高的场合。如果您的项目需要高度安全性的开关组件,强烈推荐选用 High Security Keylocks Series CK。
    联系方式:如需购买或进一步咨询,请访问 [www.nkkswitches.com](http://www.nkkswitches.com) 获取更多详细信息和支持服务。

CKM12BFW01-008参数

参数
开关配置 SPDT
面板开孔尺寸 圆形-16.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-On
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKM12BFW01-008厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKM12BFW01-008数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKM12BFW01-008 CKM12BFW01-008数据手册

CKM12BFW01-008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.828 ¥ 201.3466
10+ $ 19.7964 ¥ 167.2796
25+ $ 18.6624 ¥ 157.6973
50+ $ 17.8416 ¥ 150.7615
100+ $ 16.59 ¥ 140.1855
250+ $ 15.6345 ¥ 132.1115
500+ $ 14.952 ¥ 126.3444
库存: 0
起订量: 1 增量: 1
