CKL12AFW01-001

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 10000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: TS-CKL12AFW01-001
供应商: 海外现货
标准整包数: 0

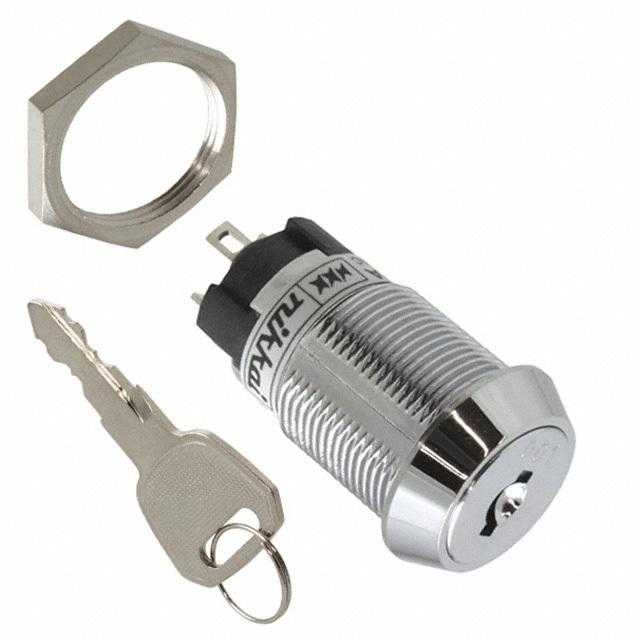

NKK SWITCHES 钥匙锁开关 CKL12AFW01-001

CKL12AFW01-001概述

    # 高安全等级钥匙开关技术手册

    产品简介


    高安全等级钥匙开关系列 CK 是一款专为需要高安全性和可靠性设计的电子元器件。该系列产品广泛应用于工业控制、安保系统、机械设备等领域,确保设备操作的安全性和不可随意更改的操作权限。CK 系列提供多种类型的开关选项,包括触点式、按钮式、旋转式和滑动式,适用于不同场景下的需求。
    主要功能
    - 提供高安全性,防止未经授权的访问。
    - 具有抗静电功能,可承受高达 15 千伏的静电放电。
    - 操作可靠且寿命长,机械和电气寿命分别达到 30,000 和 10,000 次。
    - 支持 ON-OFF-ON 和 ON-NONE-ON 等电路配置。
    应用领域
    - 工业自动化设备
    - 安防监控系统
    - 医疗设备控制面板
    - 军事及航空航天控制系统

    技术参数


    | 参数名称 | 技术指标 |

    | 额定电流/电压 | 3A @ 250V AC |
    | 接触电阻 | ≤20 毫欧 |
    | 绝缘电阻 | ≥1,000 兆欧 @ 500V DC |
    | 耐压强度 | 1,000V AC(触点间);1,500V AC(触点与外壳间) |
    | 机械寿命 | ≥30,000 次 |
    | 电气寿命 | ≥10,000 次 |
    | 操作扭矩 | 平面键:0.04 mNm(5.67 oz·in);圆柱形键:0.08 mNm(11.33 oz·in) |
    | 温度范围 | -25°C 至 +70°C |
    | 防尘防水等级 | IP67 |

    产品特点和优势


    1. 高安全性:采用先进的机械锁定设计,结合随机分配的钥匙编号,确保每个开关具有独特的身份认证。
    2. 耐用性强:高强度材料与精密制造工艺相结合,使得开关能够在恶劣环境中长时间稳定运行。
    3. 易用性好:提供多种钥匙样式(平面键和平头键),便于安装与维护。
    4. 抗干扰能力强:通过了严格的 ESD 测试,有效防止电磁干扰影响正常工作。
    应用案例与使用建议
    示例场景
    某工厂生产线上的一台关键设备需要被授权人员才能启动或关闭。为此,技术人员选择安装了一款 CK 系列钥匙开关来保护这台机器免受意外操作的影响。
    使用建议
    - 在极端湿度环境下长期使用时,需定期检查密封圈状态以保证防水效果。
    - 定期清理钥匙槽内部积灰以防卡滞现象发生。
    - 若发现按键手感异常,应及时更换受损部件以免影响整体性能。
    兼容性与支持
    兼容性
    CK 系列产品可无缝集成到大多数主流控制器平台中,并且与多种品牌标准插座兼容。此外,NKK 提供详细的技术文档指导客户如何正确接线以及快速调试方法。
    售后服务
    NKK Switches 提供全球范围内的技术支持服务,包括但不限于产品安装培训、故障诊断等增值服务。对于购买后一年内发生的质量问题,公司将免费提供替换件或者修理服务。
    常见问题解答
    | 问题描述 | 解决方案 |

    | 开关动作迟缓 | 检查是否存在润滑不足的情况并适当涂抹润滑油 |
    | 钥匙无法插入 | 确认所使用的钥匙型号是否匹配此型号锁具 |
    | 开关出现接触不良 | 检查是否有异物进入开关内部,必要时拆卸清理 |
    总结与推荐
    总体而言,CK 系列高安全等级钥匙开关凭借其卓越的性能表现和多样化的设计选项,在众多行业中展现出强大的竞争优势。如果您正在寻找一款能够兼顾安全性与实用性的优质电子元件,那么这款产品无疑是一个值得信赖的选择。我们强烈推荐给那些对产品质量要求较高的企业和个人用户。

CKL12AFW01-001参数

参数
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKL12AFW01-001厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12AFW01-001数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12AFW01-001 CKL12AFW01-001数据手册

CKL12AFW01-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
