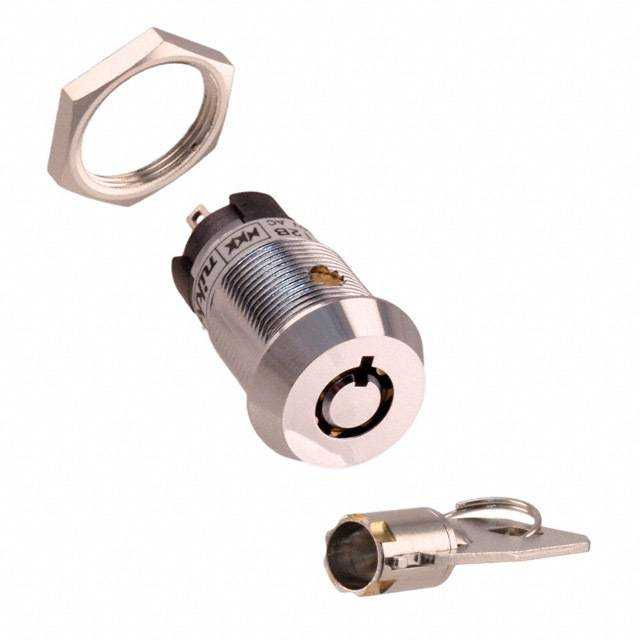

CKL12ATW01-027

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) ON - ON 3A SPDT 焊接安装
供应商型号: 633-CKL12ATW01-027
供应商: Mouser
标准整包数: 1
NKK SWITCHES 钥匙锁开关 CKL12ATW01-027

CKL12ATW01-027概述

    # 高安全性钥匙开关系列CK技术手册

    产品简介


    高安全性钥匙开关系列CK是一款用于高安全性需求领域的电子元器件,主要用于控制电路的开闭操作。该系列产品广泛应用于工业自动化设备、电力系统、通信设备及各类需要严格权限管理的场合。通过不同类型的钥匙解锁机制,确保只有授权人员能够操作设备,从而保障设备运行的安全性和可靠性。
    主要功能
    - 提供多种切换电路模式(如SPDT),支持复杂的电路设计需求。
    - 支持多种钥匙样式(平头和平面钥匙),便于安装与使用。
    - 高强度材料制成的外壳提供出色的抗冲击能力。
    应用领域
    - 工业控制面板
    - 安防系统
    - 医疗设备
    - 军工设备
    - 能源管理系统

    技术参数


    | 参数类别 | 规格值 |

    | 电气容量 | 电阻负载下3A@250V AC |
    | 接触电阻 | ≤20毫欧姆 |
    | 绝缘电阻 | ≥1,000兆欧姆(500V DC) |
    | 耐压等级 | 接触间:≥1,000V AC;接触与壳体间:≥1,500V AC |
    | 机械寿命 | ≥30,000次操作循环 |
    | 电气寿命 | ≥10,000次操作循环 |
    | 静电放电防护 | ≥15千伏 |
    | 工作温度范围 | –25°C 至 +70°C |
    | 湿度范围 | 90~95% @ 40°C |

    产品特点和优势


    独特功能
    1. 高绝缘性能:具备超过15千伏的静电放电防护能力,有效防止静电对设备的影响。
    2. 高强度外壳:19毫米直径型号采用锌合金材质并镀铬处理,满足更高的安全要求。
    3. 耐用结构设计:垂直旋转切换机构结合自清洁滑动触点,保证长期稳定运行。
    4. 多尺寸选择:提供16毫米和19毫米两种直径规格以适应不同安装需求。
    市场竞争力
    - 高可靠性:经过严苛测试认证,适用于恶劣环境下的长时间工作。
    - 用户友好性:双钥匙设计(平头与平面)满足多样化操作习惯。
    - 便捷性:标配16位螺丝刀安装,易于装配。

    应用案例和使用建议


    典型应用案例
    1. 工厂自动化设备:在生产线紧急停机按钮上使用,仅允许特定人员触发。
    2. 医疗仪器:保护敏感仪器免受未经授权访问,确保设备正常运作。
    3. 军工设备:作为关键控制单元,防止非法操作导致的安全隐患。
    使用建议
    - 根据实际应用场景合理选择合适尺寸(16mm或19mm)的型号。
    - 定期检查设备周围环境湿度变化情况,必要时增加除湿措施。
    - 在恶劣环境下作业时,建议配合防尘罩使用延长使用寿命。

    兼容性和支持


    兼容性
    本系列产品可与其他标准尺寸接口的电子模块无缝对接,通用性强。同时提供多种钥匙组合方式,方便后续维护升级。
    支持服务
    制造商提供了全面的技术支持团队,包括产品咨询、故障诊断以及定期回访计划等服务内容,确保客户获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 检查接线端子是否有松动现象,重新紧固后测试。 |
    | 钥匙无法插入 | 确认钥匙编号是否匹配当前开关型号。 |
    | 外壳出现轻微裂痕 | 停止使用该设备,并联系售后更换新件。 |

    总结和推荐


    综合评估
    高安全性钥匙开关系列CK凭借其卓越的性能指标、坚固耐用的设计理念以及广泛的适用范围,在工业控制和安全防护领域占据领先地位。无论是在严苛的工作环境中还是日常办公场所,它都能表现出色。
    推荐意见
    强烈推荐此款产品用于任何需要高安全级别保障的应用场合。无论是新建项目还是现有系统的升级改造,它都将是理想的选择。如果您正在寻找一款既能保证可靠又能兼顾经济性的解决方案,那么这款钥匙开关无疑是一个明智之选!

CKL12ATW01-027参数

参数
开关配置 -
面板开孔尺寸 -
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
机械寿命 -
开关功能 ON - ON
通用封装 SPDT
安装方式 焊接安装

CKL12ATW01-027厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12ATW01-027数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12ATW01-027 CKL12ATW01-027数据手册

CKL12ATW01-027封装设计

查看详情并下载
Symbol
Footprint
3D Model
