首页  >  产品百科  >  CKL12ATW01-044

CKL12ATW01-044

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 3A SPDT 焊接安装,面板安装
供应商型号: 633-CKL12ATW01-044
供应商: Mouser
标准整包数: 1

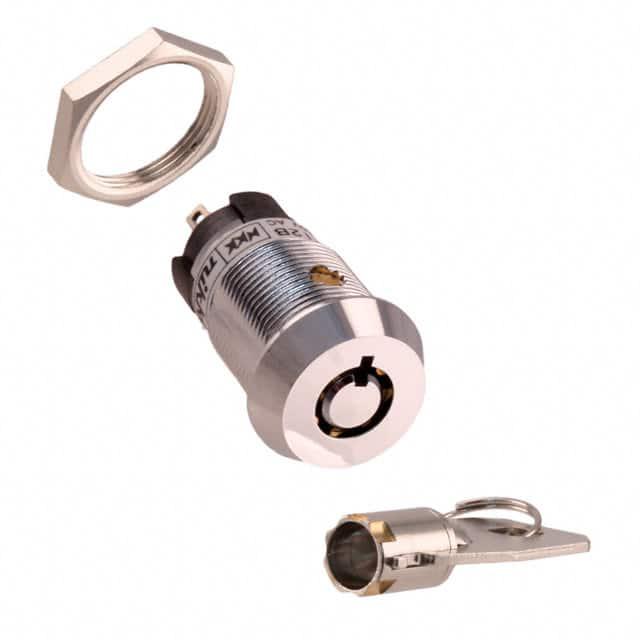

NKK SWITCHES 钥匙锁开关 CKL12ATW01-044

CKL12ATW01-044概述

    高安全级按键锁系列CK电子元器件技术手册

    产品简介


    高安全级按键锁系列CK是专门为需要高安全性及耐用性的工业和商业应用设计的电子元器件。该系列产品主要包括两种型号:CKM(16mm直径)和CKL(19mm直径)。这些按键锁被广泛应用于工业控制面板、医疗设备、银行系统、安全系统以及其他需要高可靠性操作的场景。CK系列按键锁以其高安全性、耐用性和抗静电能力著称,提供多种电路配置和钥匙选项,满足不同的用户需求。

    技术参数


    以下是CK系列按键锁的技术规格和性能参数:
    - 电气容量:电阻性负载下额定电流为3A @ 250V AC。
    - 绝缘电阻:最小值为1,000兆欧姆 @ 500V DC。
    - 接触电阻:最大值为20毫欧姆。
    - 耐压强度:接触间最小1,000V AC(持续1分钟),接触与外壳间最小1,500V AC(持续1分钟)。
    - 机械寿命:至少30,000次操作循环。
    - 电寿命:至少10,000次操作循环。
    - 抗静电能力:CKM型号可承受最低15千伏静电放电。
    - 工作温度范围:-25°C 至 +70°C。
    - 湿度:在40°C(104°F)环境下,湿度可达90%-95%,持续时间分别为240小时(CKM)和96小时(CKL)。
    - 振动与冲击:符合严格的振动和冲击测试标准。

    产品特点和优势


    - 高安全性:提供独特的钥匙锁定机制,确保只有授权用户可以进行操作。
    - 耐用性强:机械寿命高达30,000次,适合长期使用。
    - 抗静电设计:CKM型号具备超过15千伏的静电防护能力。
    - 模块化设计:支持多种钥匙风格和平面/圆柱形键选择。
    - 易于安装:标准化硬件设计简化了安装过程。

    应用案例和使用建议


    CK系列按键锁常用于需要严格访问控制的应用场合,例如:
    - 工业自动化控制系统。
    - 医疗设备的操作面板。
    - 银行ATM机的安全门禁。
    使用建议:
    - 在高湿度环境中使用时,应定期检查密封性能。
    - 定期清洁接触点以保持最佳性能。

    兼容性和支持


    CK系列按键锁与市场上大多数标准面板尺寸兼容。制造商提供了详尽的技术支持文档和服务协议,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按钮无法正常启动 | 确认电源连接是否正确;检查内部接线是否有松动。 |
    | 键盘丢失或损坏 | 联系供应商订购备用钥匙。 |

    总结和推荐


    高安全级按键锁系列CK是一款高性能、高可靠性的电子元器件,非常适合需要高水平安全性和长使用寿命的应用场景。其卓越的设计和制造质量使其成为行业内值得信赖的选择。强烈推荐给寻求高质量、高安全性解决方案的专业人士和企业用户。

CKL12ATW01-044参数

参数
电压额定值 250V(AC)
电气寿命 -
机械寿命 -
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKL12ATW01-044厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12ATW01-044数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12ATW01-044 CKL12ATW01-044数据手册

CKL12ATW01-044封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.918 ¥ 168.3071
10+ $ 17.6148 ¥ 148.8451
25+ $ 17.1828 ¥ 145.1947
50+ $ 16.7616 ¥ 141.6355
100+ $ 15.456 ¥ 130.6032
250+ $ 14.1645 ¥ 119.69
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
