74ALVCH162245DGG:1

厂牌: NEXPERIA
产品描述: 非反相 三态 2 8 1.2V 3.6V 12mA Non-Inverting,Transceiver 12mA TSSOP-48 贴片安装,黏合安装
供应商型号: CY-74ALVCH162245DGG:1
供应商: Avnet
标准整包数: 1

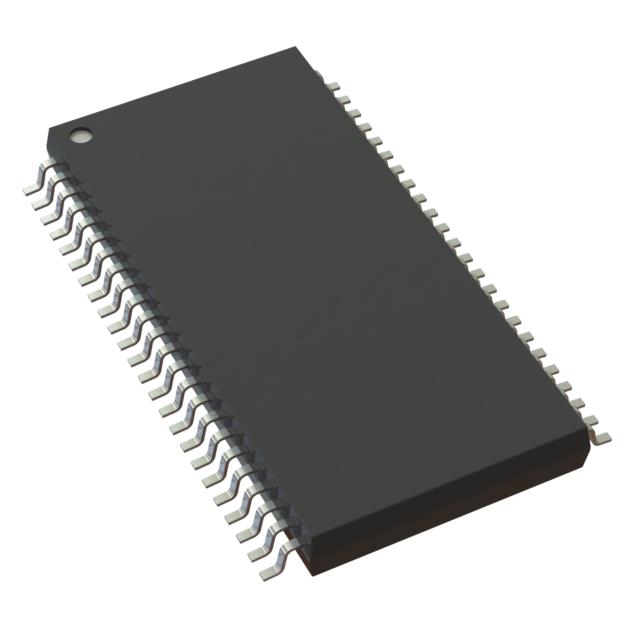

NEXPERIA 缓冲器/驱动器/收发器 74ALVCH162245DGG:1

74ALVCH162245DGG:1概述

    # 74ALVCH162245 16-Bit Bus Transceiver 技术概述

    产品简介


    基本描述
    74ALVCH162245 是一款高性能的 16 位总线收发器,具备方向控制引脚和集成的 30Ω 终止电阻。该器件能够在发送和接收方向提供非反相的三态总线兼容输出,具有两个输出使能输入(nOE)和两个方向选择输入(nDIR),可以轻松实现级联操作。此外,74ALVCH162245 支持以两种模式运行:两个独立的 8 位收发器或一个完整的 16 位收发器。
    主要功能
    - 提供非反相的三态总线兼容输出。
    - 集成方向控制和输出使能逻辑。
    - 内置高阻抗(High-Z)模式。
    - 支持 CMOS 和 TTL 水平兼容接口。
    - 配备内部 30Ω 的终止电阻,提升信号完整性。
    应用领域
    - 通信系统。
    - 工业控制。
    - 计算机外围设备。
    - 数据存储设备。

    技术参数


    核心规格
    - 工作电压范围:1.2V 至 3.6V。
    - 总线终端电阻:30Ω。
    - 数据传输速率:高至 5.6ns(tEN,tDIS)。
    - 输入电容:≤8.0pF。
    - 输出电容:≤27pF(启用状态)。
    性能参数
    - 输入电压范围:0V 至 VCC。
    - 高电平输出电压(VOH):VCC - 0.27V(最大值)。
    - 低电平输出电压(VOL):≤0.80V(最大值)。
    - 最大输出电流:±50mA。
    - 总功耗:最大 600mW。
    工作环境
    - 温度范围:−40°C 至 +85°C。
    - 存储温度范围:−65°C 至 +150°C。

    产品特点和优势


    独特功能
    - 高电压兼容性:支持宽范围供电电压(1.2V 至 3.6V),适用于多种低压应用。
    - 低功耗设计:采用先进的 CMOS 技术,显著降低功耗。
    - 强抗干扰能力:集成高可靠性 ESD 保护(HBM 超过 2000V,CDM 超过 1000V)。
    - 紧凑封装:提供 TSSOP48 封装,适合高密度电路板设计。
    市场竞争力
    74ALVCH162245 的多功能性和优异的性能使其成为替代传统分立式总线收发器的理想选择,广泛应用于现代数字电路和通信系统中。它不仅简化了设计流程,还提高了系统的稳定性和可靠性。

    应用案例和使用建议


    典型应用场景
    - 工业控制模块:用于连接多个处理器之间的高速数据交换。
    - 通信设备:作为 RS-485 或 SPI 总线的数据缓冲器。
    - 计算机外设:如显卡、主板上的扩展接口。
    使用建议
    - 在高速应用中,确保 PCB 设计满足推荐的布线规则,例如尽量缩短信号走线长度并减少寄生电感。
    - 考虑到功耗限制,在低温环境中可适当提高供电电压以获得更好的性能。

    兼容性和支持


    兼容性
    74ALVCH162245 可与主流逻辑器件无缝对接,尤其是符合 JESD8 和 JESD36 标准的产品。其兼容性使得该芯片能够灵活适配各种平台。
    厂商支持
    Nexperia 提供详尽的技术文档和技术支持服务,帮助用户快速上手和解决问题。此外,该器件符合行业标准,便于全球范围内采购和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源电压是否处于推荐范围内;确认 nOE 和 nDIR 引脚正确配置。 |
    | 输出出现异常噪声 | 确认所有输入引脚已正确接地;检查负载电容是否超出规定范围。 |
    | 工作温度范围超出预期 | 在极端条件下添加外部散热装置或降低工作频率。 |

    总结和推荐


    综合评估
    74ALVCH162245 是一款兼具灵活性、可靠性和高性能的总线收发器。其出色的电气特性和紧凑的设计使其成为现代数字系统开发的首选元件之一。
    推荐使用
    强烈推荐在需要高速、低功耗和宽电压范围的应用中使用此器件。无论是工业自动化还是消费电子产品,74ALVCH162245 都能提供卓越的支持和服务。因此,我们完全推荐使用这款产品!

74ALVCH162245DGG:1参数

参数
高电平输出电流 12mA
输出数量 -
Iq-静态电流 -
低电平输出电流 12mA
元件数量 2
逻辑功能 Non-Inverting,Transceiver
最大工作供电电压 3.6V
输出类型 三态
输入类型 -
输入数量 -
每元件位数 8
极性 非反相
最小工作供电电压 1.2V
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

74ALVCH162245DGG:1厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74ALVCH162245DGG:1数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74ALVCH162245DGG:1 74ALVCH162245DGG:1数据手册

74ALVCH162245DGG:1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4067 ¥ 3.4993
300+ $ 0.4029 ¥ 3.4678
500+ $ 0.3992 ¥ 3.4363
1000+ $ 0.388 ¥ 3.2787
5000+ $ 0.388 ¥ 3.2787
库存: 1163
起订量: 286 增量: 1
交货地:
最小起订量为:100
合计: ¥ 349.93
