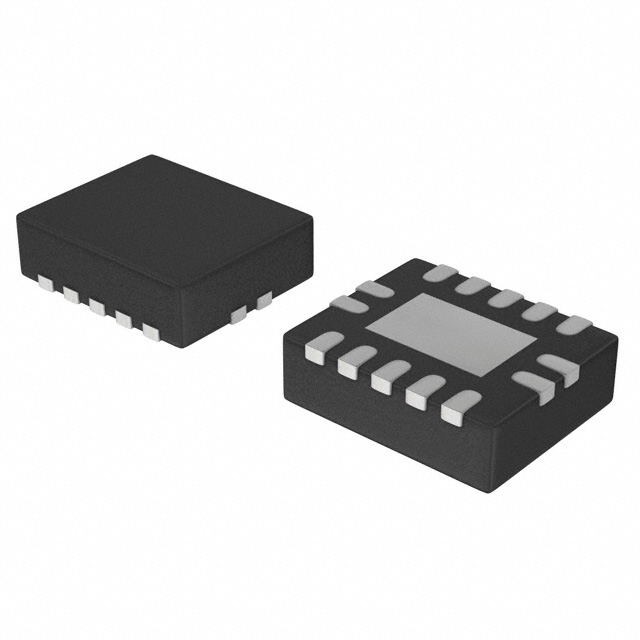

74LVC126ABQ,115

厂牌: NEXPERIA
产品描述: 100nA 非反相 三态 4 4 4 1 1.2V 3.6V 24mA Buffer,Non-Inverting 单端 24mA DHVQFN-14 贴片安装
供应商型号: 3441991
供应商: 海外现货
标准整包数: 5
NEXPERIA 缓冲器/驱动器/收发器 74LVC126ABQ,115

74LVC126ABQ,115概述


    产品简介


    74LVC126A 是一款四路缓冲器/线驱动器,具有5V耐受输入输出,并且具备三态功能。它由四个非反相缓冲器/线驱动器组成,通过输出使能输入(nOE)控制。当nOE为低电平时,输出将进入高阻抗关闭状态。该器件的输入可以从3.3V或5V设备驱动,禁用状态下最多可承受5.5V的输出电压。74LVC126A 广泛应用于各种数字电路中,如接口电路、微处理器接口及逻辑控制等。

    技术参数


    基本技术规格
    - 供应电压范围: 1.2V 至 3.6V
    - 输入电压: -0.5V 至 +6.5V
    - 输出电压: 高电平输出 -0.5V 至 VCC + 0.5V;三态输出 -0.5V 至 +6.5V
    - 输出电流: ±50mA
    - 存储温度范围: -65°C 至 +150°C
    - 总功率耗散: 在-40°C 至 +125°C 环境下最大为500mW
    - 封装类型: SO14、SSOP14、TSSOP14、DHVQFN14
    动态特性
    - 传播延迟时间 (tpd):
    - VCC = 1.2V 时:最小 11.0ns
    - VCC = 1.65V 至 1.95V 时:最小 1.5ns,典型 5.2ns,最大 10.8ns
    - VCC = 2.3V 至 2.7V 时:最小 1.0ns,典型 2.8ns,最大 5.6ns
    - VCC = 3.0V 至 3.6V 时:最小 1.0ns,典型 2.4ns,最大 4.7ns
    其他参数
    - 泄漏电流 (IIL, IO): 最大±50μA
    - 输入电容 (CI): 4.0pF
    - 静电放电保护:
    - HBM 超过2000V
    - MM 超过200V
    - CDM 超过1000V

    产品特点和优势


    - 宽供应电压范围: 从1.2V到3.6V,使其适用于多种电源系统。
    - 5V耐受输入输出: 兼容5V逻辑电平,便于与不同类型的逻辑器件接口。
    - CMOS低功耗: 适合需要低功耗的应用场合。
    - ESD保护机制: 符合JEDEC标准,提供高水平的静电放电防护。
    - 工作温度范围广: -40°C至+125°C,适应严苛环境需求。

    应用案例和使用建议


    74LVC126A 可以用于多种数字电路设计中,例如:
    - 微处理器接口: 提供稳定的电平转换,确保信号可靠传输。
    - 逻辑控制板: 作为缓冲器使用,增强信号的稳定性和可靠性。
    - 接口转换: 由于具备5V耐受输入输出,可以实现不同电压逻辑电平之间的转换。
    使用建议:
    - 在选择电源电压时,建议根据具体应用场景选用合适的电压值,以获得最佳性能。
    - 在高速传输场景下,注意电路布局和走线以减少信号衰减和干扰。

    兼容性和支持


    - 兼容性: 该器件可与多种TTL和CMOS逻辑电平器件兼容,方便集成于现有的数字电路系统中。
    - 支持: Nexperia 提供详细的文档和支持服务,涵盖技术咨询、应用指南、样品和采购服务等。

    常见问题与解决方案


    - 问题: 输出电压不稳定或异常。
    - 解决方案: 检查输入电压是否符合要求,检查负载电容和负载电阻是否合适。

    - 问题: 输入信号不灵敏。
    - 解决方案: 检查输入信号是否达到最小输入电压标准,调整电源电压或外部信号源。

    总结和推荐


    74LVC126A 是一款高性能的四路缓冲器/线驱动器,具备宽泛的工作电压范围、良好的ESD保护能力以及广泛的温度适应性。这些特点使其成为复杂数字电路设计的理想选择。对于需要高可靠性和广泛温度适应性的应用场景,推荐使用这款产品。此外,Nexperia 提供的强大支持体系也保证了用户在设计和应用过程中能够得到及时的帮助。

74LVC126ABQ,115参数

参数
Iq-静态电流 100nA
输出类型 三态
逻辑功能 Buffer,Non-Inverting
每元件位数 1
低电平输出电流 24mA
输出数量 4
输入类型 单端
最小工作供电电压 1.2V
极性 非反相
元件数量 4
输入数量 4
高电平输出电流 24mA
最大工作供电电压 3.6V
3.1mm(Max)
2.6mm(Max)
950μm(Max)
通用封装 DHVQFN-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
