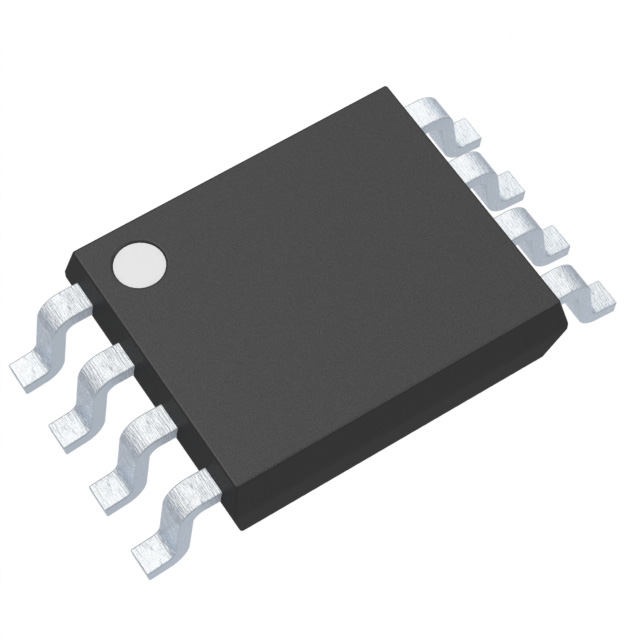

74AHCT2G126DC,125

厂牌: NEXPERIA
产品描述: 1μA 非反相 三态 2 2 2 1 4.5V 5.5V 8mA Buffer,Non-Inverting 8mA VSSOP-8 贴片安装,黏合安装
供应商型号: UA-74AHCT2G126DC,125
供应商: 海外现货
标准整包数: 3000
NEXPERIA 缓冲器/驱动器/收发器 74AHCT2G126DC,125

74AHCT2G126DC,125概述


    产品简介


    74AHC2G126 和 74AHCT2G126 是高性能的硅栅CMOS器件,提供双非反相缓冲器/线路驱动器和三态输出。这些器件的主要功能是通过输出使能输入(nOE)来控制三态输出。当nOE为低电平时,输出处于高阻抗关闭状态。74AHC2G126 的输入开关电压符合CMOS标准,供电电压范围为2V至5.5V;而74AHCT2G126 的输入开关电压符合TTL标准,供电电压范围为4.5V至5.5V。这类器件广泛应用于各种数字电路系统中,特别是在需要信号缓冲和线路驱动的应用场合。

    技术参数


    - 供电电压范围:74AHC2G126: 2.0V 至 5.5V;74AHCT2G126: 4.5V 至 5.5V。
    - 输入电压范围:0V 至 5.5V。
    - 输出电压:0V 至 VCC。
    - 存储温度范围:-65°C 至 +150°C。
    - 封装:TSSOP8 和 VSSOP8,分别支持8个引脚。
    - 典型输入延迟时间:nA 到 nY: 3.4ns 至 5.5ns(对于VCC=4.5V至5.5V,CL=15pF)。
    - 典型输出延迟时间:nOE 到 nY: 3.9ns 至 5.1ns(对于VCC=4.5V至5.5V,CL=15pF)。

    产品特点和优势


    - 对称输出阻抗:确保信号传输的一致性。
    - 高噪声抑制能力:减少外部干扰对信号的影响。
    - 低功耗:有助于延长设备使用寿命。
    - 平衡传播延迟:保证信号传播的一致性和准确性。
    - ESD保护:通过人体模型(HBM)和机器模型(MM)测试,ESD保护能力超过2000V。

    应用案例和使用建议


    这些器件适用于多种应用场景,例如:
    - 数字逻辑电路中的信号缓冲和增强。
    - 高频通信系统的信号隔离和驱动。
    建议在设计时考虑以下几点:
    - 确保正确的电源电压以维持器件正常工作。
    - 使用适当的负载电容和电阻以优化信号传播时间和功率消耗。

    兼容性和支持


    - 封装兼容性:TSSOP8 和 VSSOP8 封装的器件能够相互兼容。
    - 技术支持:Nexperia 提供全面的技术支持和维护服务,以帮助用户在使用过程中解决任何问题。

    常见问题与解决方案


    1. 问题:在高频下工作时出现信号失真。
    解决方法:检查负载电容是否合适,适当降低负载电容值。
    2. 问题:电源电压不在指定范围内导致器件无法正常工作。
    解决方法:确认供电电压符合产品手册要求。

    总结和推荐


    总体而言,74AHC2G126 和 74AHCT2G126 器件具有高性能、低功耗和高可靠性等特点,适合于需要高速、稳定信号传输的应用场景。强烈推荐使用该系列产品,尤其是对于那些需要高性能和可靠性的电子系统。

74AHCT2G126DC,125参数

参数
逻辑功能 Buffer,Non-Inverting
Iq-静态电流 1μA
输入数量 2
每元件位数 1
最大工作供电电压 5.5V
输出类型 三态
高电平输出电流 8mA
输入类型 -
输出数量 2
低电平输出电流 8mA
极性 非反相
元件数量 2
最小工作供电电压 4.5V
2.1mm(Max)
2.4mm(Max)
850μm(Max)
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHCT2G126DC,125厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AHCT2G126DC,125数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74AHCT2G126DC,125 74AHCT2G126DC,125数据手册

74AHCT2G126DC,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.1325 ¥ 1.1104
库存: 15000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 6662.4
