NCR421PASX

产品分类: LED驱动器
厂牌: NEXPERIA
产品描述: 40V PWM Linear 150mA 1 40V 40V DFN-2020D-6 导线安装,贴片安装,黏合安装
供应商型号: CY-NCR421PASX
供应商: Avnet
标准整包数: 1

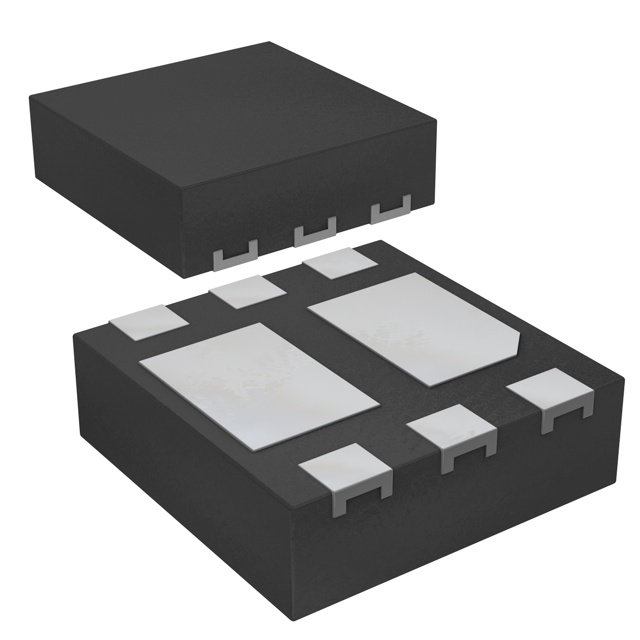

NEXPERIA LED驱动器 NCR421PASX

NCR421PASX概述


    产品简介


    NCR420PAS 和 NCR421PAS
    NCR420PAS 和 NCR421PAS 是由 Nexperia 生产的150 mA LED驱动器,采用无引脚的中功率 DFN2020D-6(SOT1118D)表面贴装封装。这些驱动器集成了带有外部电阻的NPN晶体管和两个二极管,适用于各种电路设计需求。它们具有高电流精度、低电压过载等特点,并且适用于汽车及通用电子应用。

    技术参数


    - 产品型号:
    - NCR420PAS
    - NCR421PAS
    - 封装类型:
    - DFN2020D-6(SOT1118D)
    - 供电范围:
    - 4.5 V 至 40 V
    - 输出电压:
    - 最大 40 V
    - 最大稳态输出电流:
    - 150 mA
    - 电流精度:
    - 高电流精度,尤其在电源电压变化时
    - 热阻:
    - 从结点到环境的热阻为 338 K/W(自由空气条件)

    - 工作温度范围:
    - 存储温度:-65°C 至 150°C
    - 工作温度:-55°C 至 150°C
    - 功耗:
    - 最大总功耗:700 mW(Tamb ≤ 25°C)

    产品特点和优势


    - 高精度电流调节:
    - 稳定的输出电流不受供电电压变化的影响,适用于精确控制的应用场景。
    - 减少组件数量和板面积:
    - 独特的集成设计减少了所需的外部组件,节省了PCB空间。
    - 耐高温能力:
    - 宽泛的工作温度范围(-55°C 至 150°C),使其能够在极端环境中稳定运行。
    - 可调性:
    - 输出电流可以通过外部电阻调整,满足不同应用的需求。
    - 可靠性认证:
    - AEC-Q101 认证,确保了在汽车应用中的可靠性。

    应用案例和使用建议


    - 典型应用:
    - 作为恒流LED驱动器,可用于车内照明、仪表盘、仪表盘等应用。

    - PWM 调光:
    - NCR421PAS 支持数字 PWM 输入频率高达 10 kHz,适合于需要精细调光的应用场景。
    - 并联使用:
    - 当需要驱动大于单个器件能力的电流时,可以通过并联多个NCR420PAS/NCR421PAS 来实现更高的输出电流。

    兼容性和支持


    - 兼容性:
    - 可以与微控制器直接连接,并可通过移位寄存器控制多个设备。

    - 维护和支持:
    - 厂商提供详细的技术手册和应用指南,以支持客户进行有效设计和故障排除。

    常见问题与解决方案


    - Q: 如何确定正确的外部电阻值?
    - A: 根据所驱动的LED的最大输入电压和目标输出电流选择合适的外部电阻。参考手册中的图表和公式进行计算。

    - Q: 如何安全地实现并联操作?
    - A: 使用相同阻值的外部电阻,以确保电流均匀分布。并注意总功耗限制,避免过热。

    总结和推荐


    综上所述,NCR420PAS 和 NCR421PAS 是高度可靠的LED驱动器,适用于多种应用场景,尤其是对精度和可靠性的要求较高的场合。其广泛的温度范围和高精度电流调节特性,使其成为设计复杂电子系统的理想选择。推荐在需要高性能LED驱动的应用中使用此产品。

NCR421PASX参数

参数
最大输入电压 40V
功率 -
最小输出电压 -
调光方式 PWM
效率 -
拓扑 Linear
最小输入电压 40V
最大输出电压 40V
输出电流 150mA
输出数量 1
通用封装 DFN-2020D-6
安装方式 导线安装,贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCR421PASX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NCR421PASX数据手册

厂牌 PDF简要描述 下载
NEXPERIA LED驱动器 NEXPERIA NCR421PASX NCR421PASX数据手册

NCR421PASX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1043 ¥ 0.8816
5000+ $ 0.1043 ¥ 0.8816
库存: 42653
起订量: 1135 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 881.6
