74LVC1G17GX,125

厂牌: NEXPERIA
产品描述: 200mA 非反相 推挽式 1 1 1 1 1.65V 5.5V 32mA Buffer,Non-Inverting 施密特触发器 32mA X2SON-5 贴片安装,黏合安装 800μm(长度)*800μm(宽度)
供应商型号: A-74LVC1G17GX,125
供应商: 云汉优选
标准整包数: 10

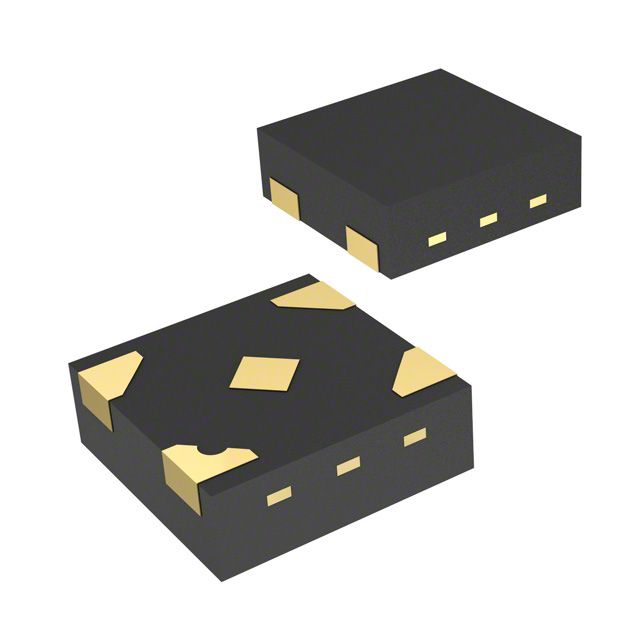

NEXPERIA 缓冲器/驱动器/收发器 74LVC1G17GX,125

74LVC1G17GX,125概述

    Nexperia 74LVC1G17 Single Schmitt Trigger Buffer 技术手册解析

    1. 产品简介


    74LVC1G17 是一款单通道施密特触发缓冲器,适用于各种数字信号处理场合。它能够将缓慢变化的输入信号转换为清晰锐利的输出信号,确保信号的稳定性和可靠性。这款芯片支持 3.3V 和 5V 两种工作电压,使其能够在混合电压环境中正常运行,非常适合需要高性能逻辑电平转换的应用场景。
    主要功能:
    - 提供施密特触发输入缓冲功能。
    - 支持广泛的工作电压范围(1.65V 至 5.5V)。
    - 高噪声抑制能力。
    - 遵循 JEDEC 标准,提供多种封装形式以适应不同设计需求。
    应用领域:
    - 数字电路设计。
    - 工业控制。
    - 通信系统。
    - 消费电子产品。

    2. 技术参数


    以下是 74LVC1G17 的关键技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 工作电压范围 | 1.65 至 5.5 | V |
    | 输入高电平阈值 | 0.7 × VCC | V |
    | 输入低电平阈值 | 0.3 × VCC | V |
    | 输出电流 | ±24 mA | mA |
    | 功耗 | 250 mW(TSSOP5 和 SC-74A) | mW |
    | 存储温度范围 | -65 至 +150 | °C |
    此外,芯片具备强大的抗静电放电保护性能,符合 HBM 和 MM 标准,确保在恶劣环境下的稳定运行。

    3. 产品特点和优势


    特点与优势:
    - 宽泛的工作电压:支持 1.65V 至 5.5V,适配不同电压平台。
    - 高噪声抑制:采用施密特触发输入设计,提升抗干扰能力。
    - 低功耗:CMOS 技术实现低功耗运行。
    - 高性能接口:可直接与 TTL 电平兼容。
    - 灵活封装选择:提供多种小型化封装选项,满足紧凑设计需求。
    - 环境适应性强:工作温度范围广,支持工业级应用。
    这些特点使 74LVC1G17 在高速数字信号传输、电压转换等领域具有显著的优势。

    4. 应用案例和使用建议


    典型应用案例:
    - 逻辑电平转换:在多电压系统中实现信号电平匹配。
    - 滤波与整形:对慢速变化的模拟信号进行数字化处理。
    使用建议:
    - 确保电源电压稳定在推荐范围内,避免过高或过低电压影响性能。
    - 在高速应用中,需注意 PCB 布局的阻抗匹配,减少信号衰减和反射。
    - 结合其他逻辑器件时,注意电压等级和信号方向的兼容性。

    5. 兼容性和支持


    兼容性:
    - 可与其他符合标准的逻辑器件无缝连接。
    - 多种封装形式便于集成到不同的硬件平台。
    厂商支持:
    - 提供全面的技术文档和支持服务。
    - 定期更新产品规格书以反映最新改进和修正。

    6. 常见问题与解决方案


    常见问题及解决方法:
    | 问题描述 | 解决方法 |

    | 输出信号不稳定 | 检查电源电压是否符合要求,重新调整布线。 |
    | 温度超出规定范围 | 使用散热措施或更换耐温更高的封装版本。 |
    | 静电损坏 | 加装防静电保护装置,操作时佩戴防静电手环。 |

    7. 总结和推荐


    总结:
    74LVC1G17 是一款高性能、低功耗的单通道施密特触发缓冲器,凭借其宽泛的工作电压范围、高噪声抑制能力和多样的封装选项,成为许多数字电路设计的理想选择。其广泛的适用性和强大的可靠性使其在市场上具有较高的竞争力。
    推荐:
    强烈推荐在需要电压转换、信号整形或抗噪功能的项目中使用此芯片。无论是工业控制还是消费类电子产品,74LVC1G17 都能提供可靠且高效的解决方案。

74LVC1G17GX,125参数

参数
最小工作供电电压 1.65V
输入类型 施密特触发器
每元件位数 1
逻辑功能 Buffer,Non-Inverting
极性 非反相
输出类型 推挽式
最大工作供电电压 5.5V
高电平输出电流 32mA
输出数量 1
Iq-静态电流 200mA
低电平输出电流 32mA
输入数量 1
元件数量 1
长*宽*高 800μm(长度)*800μm(宽度)
通用封装 X2SON-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G17GX,125厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC1G17GX,125数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74LVC1G17GX,125 74LVC1G17GX,125数据手册

74LVC1G17GX,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
