74HCT1G126GW

厂牌: NEXPERIA
产品描述: 非反相 三态 1 1 1 4.5V 5.5V 6mA Buffer,Line Driver 单端 -7.8mA SOP 贴片安装 2.25mm*1.35mm*1mm
供应商型号: 8164666
供应商: 海外现货
标准整包数: 75

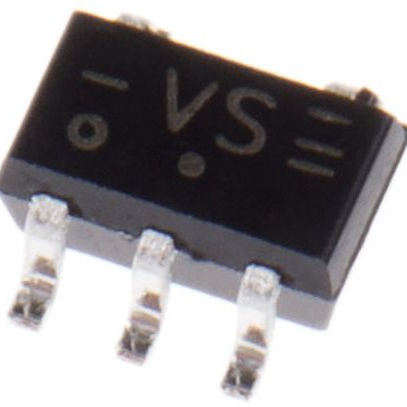

NEXPERIA 缓冲器/驱动器/收发器 74HCT1G126GW

74HCT1G126GW概述


    产品简介


    74HC1G126 和 74HCT1G126 高速单路缓冲线驱动器
    74HC1G126 和 74HCT1G126 是高速 Si-gate CMOS 设备,提供单个非反相缓冲线驱动器,具备三态输出。输出状态通过输出使能引脚(OE)控制。当OE引脚为低电平时,输出将进入高阻抗关闭状态。这两种型号的主要区别在于输入切换电平和供电电压范围:74HC1G126 具有CMOS输入切换电平,供电电压范围为2V至6V;而74HCT1G126 则具有TTL输入切换电平,供电电压范围为4.5V至5.5V。

    技术参数


    主要技术规格
    - 供电电压范围:
    - 74HC1G126:2V 至 6V
    - 74HCT1G126:4.5V 至 5.5V
    - 工作温度范围:−40°C 至 +125°C
    - 封装选项:SOT353-1 和 SOT753
    - 功能描述:
    - 输出使能输入:OE
    - 数据输入:A
    - 数据输出:Y
    - 电源电压:VCC
    - 接地:GND
    性能参数
    - 高电平输入电压(VCC = 2.0V):1.5V(典型值)
    - 低电平输入电压(VCC = 2.0V):0.8V(最大值)
    - 高电平输出电压(VCC = 4.5V, IO = −20μA):4.5V(典型值)
    - 低电平输出电压(VCC = 4.5V, IO = 20μA):0.1V(最大值)
    电气特性
    - 输出电流(VCC = 2.0V 至 6.0V):±35.0mA
    - 总功耗(Tamb = −40°C 至 +125°C):200mW(典型值)
    工作环境
    - 存储温度:−65°C 至 +150°C
    - 环境温度:−40°C 至 +125°C

    产品特点和优势


    - 对称输出阻抗
    - 高噪声容限
    - 低功耗
    - 平衡传播延迟
    - 多种封装选项:SOT353-1 和 SOT753,适用于不同应用需求
    这些特性使得74HC1G126和74HCT1G126在各种电路设计中具有广泛的适用性和竞争优势。

    应用案例和使用建议


    应用案例
    - 逻辑电路设计:可用于构建复杂的逻辑电路系统。
    - 信号缓冲:适用于需要信号增强和隔离的应用场合。
    - 通信接口:作为接口电路的一部分,用于提高信号质量和稳定性。
    使用建议
    - 在选择器件时,应根据具体的工作电压和环境温度要求进行选择。
    - 确保OE引脚的控制信号稳定,避免因OE控制不当导致的信号质量问题。
    - 根据负载条件合理设置输出电流和功率消耗,确保器件在安全范围内运行。

    兼容性和支持


    - 兼容性:74HC1G126和74HCT1G126与现有的TTL和CMOS器件高度兼容,易于集成到现有电路中。
    - 支持:制造商提供了详尽的技术文档和应用指南,方便用户快速理解和应用该器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出无响应 | 检查OE引脚是否正确控制,确认信号输入正常。 |
    | 功耗过高 | 检查负载条件,适当降低输出电流。 |
    | 输入输出不匹配 | 核实工作电压是否符合器件要求。 |

    总结和推荐


    74HC1G126 和 74HCT1G126 作为高速单路缓冲线驱动器,在逻辑电路设计和信号传输应用中表现出色。其高噪声容限、低功耗和平衡的传播延迟使其在多变的应用环境中具有显著的优势。
    综上所述,推荐在需要高可靠性、高性能信号处理的应用中选用此器件。

74HCT1G126GW参数

参数
输入类型 单端
每元件位数 -
高电平输出电流 -7.8mA
元件数量 1
Iq-静态电流 -
输出类型 三态
逻辑功能 Buffer,Line Driver
输出数量 1
最小工作供电电压 4.5V
输入数量 1
低电平输出电流 6mA
最大工作供电电压 5.5V
极性 非反相
长*宽*高 2.25mm*1.35mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级

74HCT1G126GW厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HCT1G126GW数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74HCT1G126GW 74HCT1G126GW数据手册

74HCT1G126GW封装设计

查看详情并下载
Symbol
Footprint
3D Model
