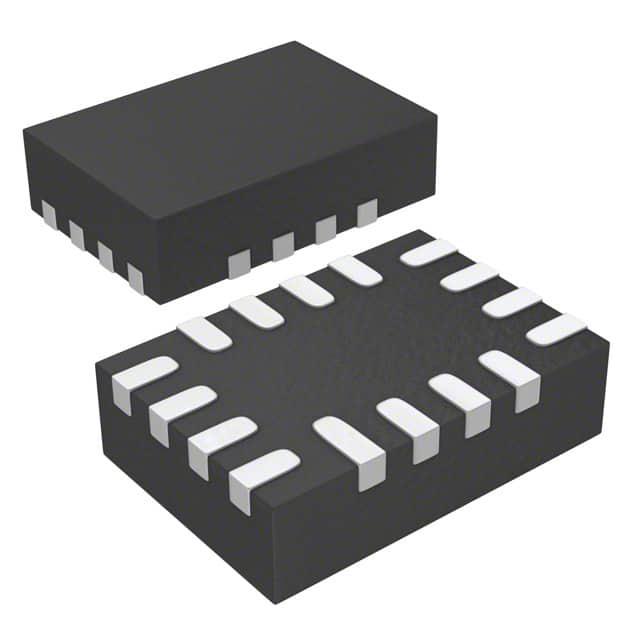

74AVC4T245GU-Q100X

厂牌: NEXPERIA
产品描述: 70μA 三态 2 2 800mV 3.6V 12mA Translation Transceiver 12mA XQFN-16 贴片安装 2.6mm(长度)*180cm(宽度)
供应商型号: 74AVC4T245GU-Q100X
供应商: 国内现货
标准整包数: 4000

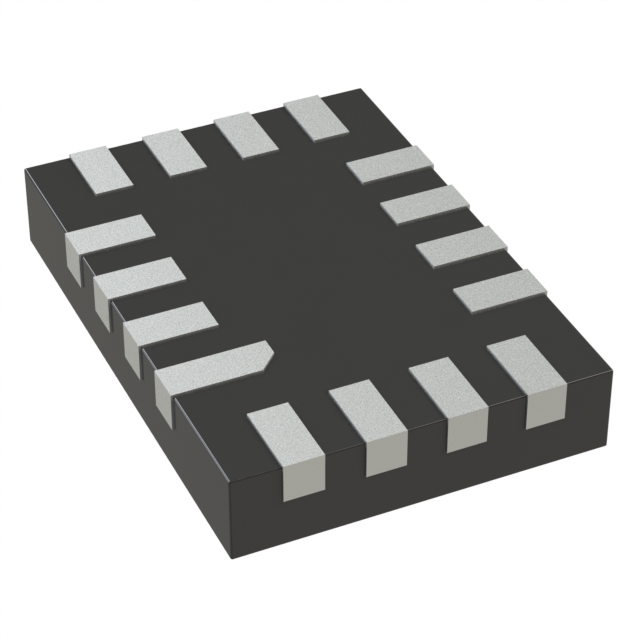

NEXPERIA 缓冲器/驱动器/收发器 74AVC4T245GU-Q100X

74AVC4T245GU-Q100X概述

    74AVC4T245-Q100:高性能四位双向电平转换器

    产品简介


    74AVC4T245-Q100 是一款四通道双供电双向电平转换器,具备可配置电压转换功能和三态控制。该芯片适用于多种低电压节点(如 0.8 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V)之间的信号转换。它的主要功能包括四个 2 位输入输出端口、方向控制输入端和输出使能输入端。此外,74AVC4T245-Q100 已通过汽车电子标准 AEC-Q100 认证,特别适用于汽车应用。

    技术参数


    - 供电电压范围:VCC(A) 和 VCC(B) 均为 0.8 V 至 3.6 V
    - 传输速率:
    - ≥1.8 V 至 3.3 V 转换时:最高 380 Mbit/s
    - ≥1.1 V 至 3.3 V 转换时:最高 200 Mbit/s
    - ≥1.1 V 至 2.5 V 转换时:最高 200 Mbit/s
    - ≥1.1 V 至 1.8 V 转换时:最高 200 Mbit/s
    - ≥1.1 V 至 1.5 V 转换时:最高 150 Mbit/s
    - ≥1.1 V 至 1.2 V 转换时:最高 100 Mbit/s
    - 工作温度范围:-40 °C 至 +85 °C 或 -40 °C 至 +125 °C
    - 电源电流:每个 VCC(A) 或 VCC(B) 引脚的最大电流为 100 mA

    产品特点和优势


    - 适用范围广泛:能够适应从 0.8 V 到 3.6 V 的宽泛供电电压范围。
    - 高可靠性:符合多项标准(JESD8-12、JESD8-11 等),并通过了严格的 AEC-Q100 认证。
    - 强大的抗静电能力:MIL-STD-883 方法 3015 Class 3B 防护等级超过 8000 V。
    - 低功耗模式:具备部分断电模式,支持 IOFF 电路,有效防止背流。
    - 多种封装选项:提供 SO16、TSSOP16、DHVQFN16 和 XQFN16 多种封装选择。

    应用案例和使用建议


    74AVC4T245-Q100 主要应用于汽车电子、工业控制及消费电子等领域。例如,在汽车音响系统中,该芯片可以用于不同电压域之间信号的电平转换。在实际应用中,用户需要注意:
    - 在配置电源电压时,确保 VCC(A) 和 VCC(B) 的电压不超过规定的范围。
    - 配置方向控制输入 (nDIR) 和输出使能输入 (nOE) 以正确设置数据传输方向。

    兼容性和支持


    74AVC4T245-Q100 可与市面上常见的其他电子元器件和设备兼容。Nexperia 提供详尽的技术支持和维护服务,确保客户能够在使用过程中获得帮助。

    常见问题与解决方案


    - 问题:如何在部分断电模式下正确操作?
    - 解决方案:使用 IOFF 电路,将 nOE 引脚拉低以禁用输出,防止背流。

    - 问题:在温度范围内波动较大时,如何确保性能稳定?
    - 解决方案:根据动态特性和温度范围测试数据调整设计参数,确保在预期的工作环境下保持最佳性能。

    总结和推荐


    74AVC4T245-Q100 以其宽泛的供电电压范围、高速的数据传输能力和高度的可靠性和稳定性,在多种应用环境中展现出卓越的表现。强烈推荐在需要跨电压域信号转换的汽车电子及其他工业控制系统中使用该芯片。

74AVC4T245GU-Q100X参数

参数
逻辑功能 Translation Transceiver
高电平输出电流 12mA
输出数量 -
Iq-静态电流 70μA
每元件位数 2
低电平输出电流 12mA
极性 -
最小工作供电电压 800mV
输入类型 -
输出类型 三态
输入数量 -
元件数量 2
最大工作供电电压 3.6V
长*宽*高 2.6mm(长度)*180cm(宽度)
通用封装 XQFN-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74AVC4T245GU-Q100X厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AVC4T245GU-Q100X数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74AVC4T245GU-Q100X 74AVC4T245GU-Q100X数据手册

74AVC4T245GU-Q100X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 3.99
8000+ ¥ 3.92
12000+ ¥ 3.85
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 15960
直接购买
加入购物车
